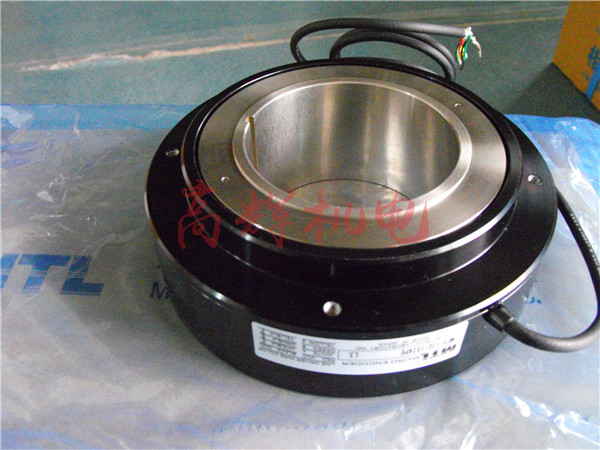

南京直销日本MTL旋转编码器MEH-130-1024PE

南京直销日本MTL编码器 MEH-130-1024PE旋转编码器

名称：编码器 旋转编码器

型号：MEH-130-1024PE

品牌：日本MTL

产品介绍

出力パルス数 シャフト形状 外形寸法

製品仕様

MTL编码器主要產品：
旋轉編碼器、線性編碼器(拉線式編碼器)、增量型編碼器、絕對值編碼器、多圈絕對式編碼器、數位計數器（DC-6）、角度計數器（DC-7）等。
MTL编码器常用型號：
MES-3-64PST16、 MES-6-360P、MEH-9-360PE、MES-17-500P、MEH-12-1024P、MES-20-1000P、MES-20-2500PC、MEH-20-2500PST2E、MEH-30-8192P、MES-40-5000P、MEH-50-6000PE、MEH-60-21600P、MEH-130-600E、MEH-130-1024E、MAS-36-256N1、MAS-36-1024G5、MAS-42-3600B1、EAS-12-32000C-10G1、MXS-42-64-4096GC6、MLS-30-450-500、MLS-30-4500-1000等。
MTL编码器特殊型號：
MEH-30-40PC7A、MEH-30-1024PEF2SS、MEH-30-500PTP6F1、MEH-30-600PTP6F1、MEH-30-1024PTP6F1、REH-30-360SS、RH2-1000-05C、MES-40-500PCT4、MES-40-1000PCT4、RK1-6000-05、MEH-80-1024PC7、MAS-36-256GPNP、MAS-50-4096G1等。
MTL编码器主要用途：
機械人關節、機械手臂、印刷機械、彩色列表機/影印機、水庫或閘門流量控制、射出成型機、數控機床、壓鑄機、刀塔刀庫、換刀ATC系統、沖床、木工機裁長度控制、分度盤、影像比對位置控制、電梯、紡織機械、電車地鐵、醫療設備、壓拉力測試機、包裝設備、電路板加工機等其他專用精密機械。用來作長度、角度、定位、速度、圈數、位移量等相關量測、分析、監視與控制上。

其他相关产品介绍如下：

MEH-85-Pシリーズ

出力パルス数 ： 150～432,000
シャフト形状 ： 中空軸タイプ
外形寸法 ： φ100×26
製品仕様

矩形波 逓倍回路内蔵（×2×4×5×8×10×16×20）
電源電圧
電圧/オープンコレクタ：
DC5V-5%～12V+10％
オープンコレクタDC24：
DC24V±10％
ラインドライバ：DC5V±5％
電圧/オープンコレクタ：
DC5V-5%～12V+10％
オープンコレクタDC24：
DC24V±10％
ラインドライバ：DC5V±5％
消費電流
電圧/オープンコレクタ：
60mA以下（無負荷時）
ラインドライバ：
140mA以下（無負荷時）
140mA以下（無負荷時）
検出方式 インクリメンタル方式 インクリメンタル方式
出力

出力パルス数（標準）
〔パルス数/回転〕
150
200
500
1,000
1,024
1,500
3,600
4,500
5,400
5,625
7,200（※）
8,192（※）
10,800（※）
11,250（※）
18,000（※）
20,250（※）
21,600（※）
例
18,000×2　（36,000）
18,000×4  （72,000）
18,000×5  （90,000）
18,000×8  （144,000）
18,000×10（180,000）
18,000×16（288,800）
18,000×20（360,000）
出力相 A,B,Z相 A,B,Z相
出力形態 矩形波 矩形波
出力容量
シンク電流：20mA
残留電圧：0.5V以下（10mA時）
-
最高応答周波数（応答パルス数） 100kHz
電圧出力?オープンコレクタ出力：100kHz
ラインドライバ出力：75kHz×（逓倍率）
出力位相差 A、B位相差90°±45° （T/4±T/8）
Z相T±T/2（出力波形図参照）
カタログ参照
波形立上り立下り時間 2μs以下（出力ケーブル1m以下） -
軸許容荷重
（ 電気的） ラジアル 9.8N（1kgf） 9.8N（1kgf）
スラスト 4.9N（0.5kgf） 4.9N（0.5kgf）
許容最高回転数（機械的） 1,000r/min 1,000r/min
使用周囲温度／ 湿度 0°C～60°C
RH35％～90％　結露しないこと 0°C～60°C
RH35％～90％　結露しないこと
保存周囲温度 －20°C～80°C －20°C～80°C
耐振動 耐久55Hz　複振幅1.5mm
X、Y、Z方向各2時間 耐久55Hz　複振幅1.5mm
X、Y、Z方向各2時間
耐衝撃
耐久500m/s2(約50G）
X、Y、Z方向各3回
耐久500m/s2(約50G）
X、Y、Z方向各3回
ケーブル
外形φ4.2（5芯）ビニール線
絶縁シールドケーブル（長さ1m）
外形φ4.2（5芯）ビニール線
絶縁シールドケーブル（長さ1m）
質量
520g
620g
1,050g
1,050g
※：逓倍回路内蔵対応可能

外形寸法図

MEH-85外径
MEH-85-Pシリーズ
MEH-85出力回路図

MEH-85出力回路図
MEH-85-Pシリーズ
MEH-85出力波形図

MEH-85出力波形図
MEH-85-Pシリーズ
