供应点击划线试验机

点击划线试验机，手机点击划线试验机，平板电脑点击划线试验机，显示器点击划线试验机

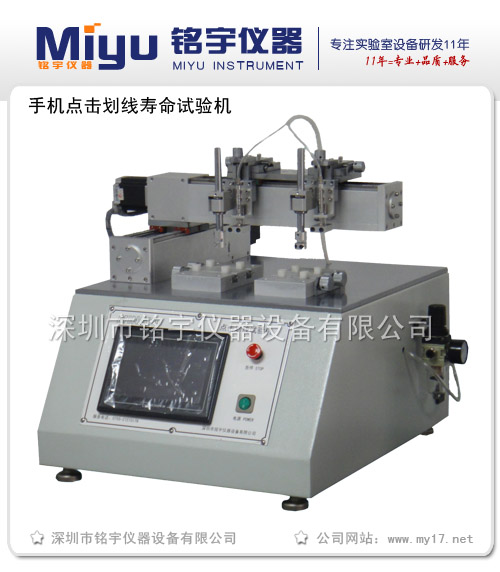

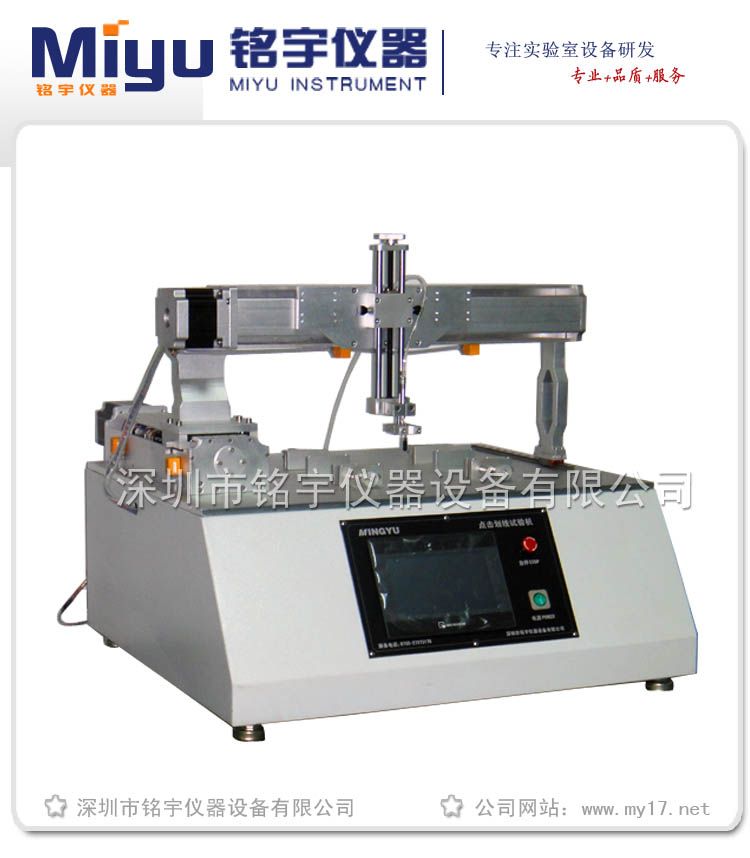

            4工位(参考图片)                              2工位(参考图片)
1、功能说明：
本机台是手机、对话机、电子词典等小型消费类电子产品的专用检测设备。它主要是对手写屏、触摸屏进行画格、点击、磨擦的耐久试验。

二、性能指标：
机器型号：
MY8006-4
MY8006-2
1、Y轴移动范围：
150mm

2、X轴移动范围：
120mm

3、XY轴驱动方式：
电动驱动方式
电动驱动方式
4、Z轴点击方式：
电动驱动方式
电动驱动方式
5、点击力量：
250gf可根据客户要求定做砝码。
250gf可根据客户要求定做砝码
6、划格力量：
250gf可根据客户要求定做砝码。
250gf可根据客户要求定做砝码
7、点击速度：
10-180次/分钟
10-180次/分钟
8、划格速度：
30-4500mm/min
30-4500mm/min
9、XY扭距：
2.2Nm

10、测试工位(联动)：
    4  工位
                2工位


11、控制功能：

A、数字设定运行速度(X/Y/Z轴)
B、数字设定运行位移(X/Y轴)
D、计数值8位LCD显示，并且1~~99999999任意设定,断电记忆
A、数字设定运行速度(X/Y/Z轴)
B、数字设定运行位移(X/Y轴)
D、计数值8位LCD显示，并且1~~99999999任意设定,断电记忆
12、画线方式：
长（正）方形，直线，三角形，圆周（选配）
长（正）方形，直线，三角形，圆周（选配）
13、报警功能：
计数值到自动停机
计数值到自动停机
14、工作电压：
220VAC      50HZ
220VAC      50HZ
15、尺寸大小：
550(D)＊470(W)＊450(H)mm


  三、主要配置：
1、机台本体：1台
2、触摸屏控制：10.2英寸台湾威纶彩色触摸屏1个
3、电磁阀及气缸：4组(日本SMC)    （2工位两组）
4、三菱PLC及三菱两轴定位模块
5、6N.M步进电机及驱动器
6、开关电源:台湾明纬350W48V
7、传动机构:日本THK滚珠丝杆  台湾HIWIN直线导轨

经济型点击划线试验机

(
(参考图片)
1、功能说明：

本机台是手机、对话机、电子词典等小型消费类电子产品的专用检测设备。它主要是对手写屏、触摸屏进行画线、点击、磨擦的耐久试验。

  二、性能指标：

1、X轴移动范围：
120mm
2、Z轴点击方式：
电动驱动方式
3、点击力量：
250gf可根据客户要求定做砝码。
4、划格力量：
250gf可根据客户要求定做砝码。
5、点击速度：
10-120次/分钟
6、划格速度：
30-4500mm/min/10-120次/分钟
8、测试工位(联动)：
2


9、控制功能：


A、调节运行速度(X轴)
B、调节运行位移(X轴)
D、计数值8位LCD显示，并且1~~99999999任意设定,断电记忆
E、画线方式：直线。
14、工作电压：220VAC
50HZ
15、机器大小
550(D)＊670(W)＊450(H)mm
