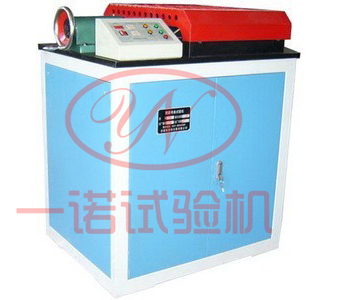

1. < >1、GW-65钢材弯曲试验机是对钢管、钢筋、圆钢等材料进行冷弯试验和平面反面弯曲试验的一种工艺设备。其主要参数符合钢管、钢筋、圆钢等材料弯曲中有关规定。此设备为钢厂和质检单位检验钢材的弯曲性能和反弯性能的理想设备。




2、此钢材弯曲试验机具有结构紧凑、操作简单、承载能力大、运行平稳、噪声低，且弯曲角度显示直观，安全可靠、维修方便等优点。

1. < > 本试验机的工作原理：采用数字集成电路，试验机的弯曲角度由电机高速轴上取得的光电脉冲整形分频后，进行角度计数并不断累计显示，当试验机工作盘转至所设定的角度时，经逻辑电路控制，使制动电机断电停止转动。为了保证操作人员和设备的安全，该设备还配有可靠的限位机构，当电气控制部分发生失控或误操作时可及时使设备停止运转。




   1. < >1、弯曲最大直径： 钢管：φ65mm，钢筋：φ50mm




      2、正向弯曲角度 0­-180°内任意设定

      3、反向弯曲角度 0-90°内任意设定

      4、工作盘转速 ： ≤20°/S

      5、电动机功率 ： 5.5kW

      6、机器外形（mm）：约1600×1100×1000

   2. < >1、主机架；




      2、驱动部分：电机和减速机；

      3、工作台部分：工作盘和压紧装置；

      4、电气测量、控制和显示部分；

      5、附件部分：工作轴、弯心套等。

   3. < >1.电气工作原理：本试验机的电气控制原理（如附图1所示）是采用数字集成电路，试验机的弯曲角度由电机高速轴上取得的光电脉冲整形分频后，进行角度计数并不断累计显示，当试验机工作盘转至所设定的角度时，经逻辑电路控制，使制动电机断电停止转动。






      （图1）数字集成电路原理示意图

      2、电气控制面板设置：电气控制面板上（如附图2）设置有点动正弯、点动反弯、自动正弯、自动反弯按钮，还设置有急停按钮、清零按钮，并有弯曲角度显示装置，自动正、反弯曲指示灯，自动正、反弯曲角度的设定装置及总开关。



      （图2）电器控制面板

   4. < >试验前，先打开电源开关，设置设定正弯、反弯角度的数值，按“设置”键和“选择”键盘选择证弯或反弯，按“<”或“>”选择光标的位数，按“+”和“-”进行数字的递加或递减，最后按“确定”键进行角度确定，按后就可以对钢筋进行弯曲试验。




      1、自动正弯试验：按附图3所示将工作轴和弯心套装在工作盘上，按“点动反弯”按键将工作盘反转至起始位置，放入钢筋试验，由压紧装置将试样压紧，再按“点动正弯”按键使正弯工作轴靠近并接触试样后，按“自动正弯”按键，试验机便自动做正向（顺时针）弯曲，并不断显示当前弯曲角度，当弯曲到设定角度时，试验机便自动停车。按“清零”按键盘，以备下次试验。

      2、自动反弯试验：将正弯后的试样和反弯工作轴按附图4所示放置，由压紧装置将试样压紧，按“点动反弯”按键，使反弯工作轴靠近并接触试样，并且使试样的另一端靠近并接触反弯挡轴后，再按动“自动反弯”按键，这时试验机便能自动做反向（逆时针）弯曲，并不断显示当前反向弯曲角度，当转到设定反弯角度时，试验机便自动停机。按“清零”按键，以备下次试验。

      （图3）正向弯曲工作原理图	（图4）反向弯曲工作原理图




      1. < >1、主机




         2、工作轴 φ25 1件 φ42 3件

         3、钢管弯曲附件（随机标准附件）：

         φ60.3×12、φ50×12、φ40×12、φ20×12各一套

         4、钢筋弯曲附件（随机标准附件）：

         4×Ф6、4×Ф8、4×Ф10、4×Ф12、4×Ф14、4×Ф16、4×Ф18、4×Ф20、4×Ф22、4×Ф25、5×Ф28、5×Ф32、5×Ф36、5×Ф40各1件

         5、根据客户的需要还可以提供其他规格的弯心附件。

      2. < >设备在订货方现场正式验收合格后，才视为正式交货。设备三包期为正式交货之日起三年。在三包期内，供货方对设备出现各类故障及时免费维修服务。对非人为造成的各类零件损坏，及时免费更换。所更换的部件三包期从更换之日起重新计算。保修期外设备在使用过程中发生故障，供货方及时到订货方服务，积极协助订货方完成维修任务。
