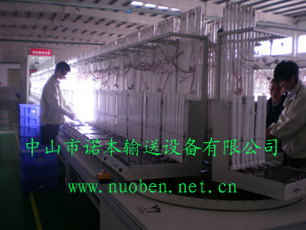

电子镇流器老化线
电子镇流器老化线
一、设备项目：nobn-132A型电子镇流器老化线
二、规格参数： L15000×W1650×H750（mm）
三、数 量：1条
四、功能特点：本设备专用于T8电子镇流器36W、18W成品的检测老练，通过对电子镇流器的高压（高温）、常压、低压、冲击、漫游电压区等电压区的老练。电压调节范围宽，可老化一拖二、一拖三电子镇流器，特殊情况下可老化110V的电子镇流器。电子镇流器负载采用日光灯作负载；老化36W或18W镇流器时通过2挡转换开关转换；其特点直观、操作方便，适合不同功率的电子镇流器。动力系统采用变频调速系统，操作简单。
五、选材及制作：
1. 动力：采用台湾产1.5KW的齿轮调速电机，比速为1：5；WPA100型1：40的减速机，合资产易驱2HP变频器，变频无级调速，线速度0—4M/min可调。
2. 机身、机架：机架采用50×40矩形钢管焊接制作；机身采用130×23老化线专用铝合金型材；机头机尾封板用1.2mm冷板弯轧成型，支脚配镀锌可调脚杯，机身2米一段。
3. 输送链条：采用上海链条厂出产的6分双节距双孔链条。
4. 老化小台车：采用1.0mm冷板弯扎成型，规格：550×440×100（mm），面板采用4mm环氧板；每块板上装有6套电子镇流器老化用音箱式接线夹（接线夹通用36W、18W）；各6套T8电子镇流器快速灯箱线插头及灯管座，每块板上可同时老化6套电子镇流器。每套小台车可各装6支36W、18W灯管作负载，方便直观观察电子镇流器的老化变化情况。每套小台车安装零、火、火线导电铜刷共三路，双极断路开关及转换开关各一套（小台车内置6套转换中间继电器）；全线共约62套老化小台车。（小台车装载数量以实际安装台数为准、灯管需方自备）
5. 老化规则：全线共配2种规格不同功率负载，及T8灯管36W/18W，使用时根据不同功率转换开关通过转换继电器转换不同功率灯管使用。每套小台车只能同时老化一种功率产品，不能同时使用其它功率。
6. 产能：全线可同时老化372套电子镇流器，根据不同老化时间老化出不同产量。
7. 高温区：在线体一侧设6米高温老化区，隧道炉供热每2米一组采用3条不锈钢带翅片发热管，按炉体3组控制系统，每组温度自动恒温80℃，RKC数字温控显示，继电器自动控制，分3段自动控制，每段温区的温度可任意设定，常温—80℃。每2米/组上设1台立式0.37KW风机，配3套离心式风叶，有效使炉体内热风循环。
8. 导电系统：在老化小车下沿线体架每侧配装有三路（零、火、火线）导电槽，双边沿线布置。
9. 检测节拍冲击区：设其中一区为节拍冲击控制区。采用PLC控制冲击时间，时间可调。
10. 检测老练漫游区：设其中一区为漫游区，使电压随时间的变化而波动，180—220—250不断变化，时间采用PLC控制，时间可调 。
11. 全线功率：15KVA 5个调压器，全线两边共设7个区， 80V—250V任意可调（具体分布按甲方要求而定）。
12. 电器控制：电压、马达运行指示采用数字显示式，整个电器控制系统采用PLC控制，调压器6个，采用2个配电控柜安装。
13. 机体颜色：机架机身采用电脑白色喷塑，铝合金为原色。
