倍速链式组装线
倍速链式组装线

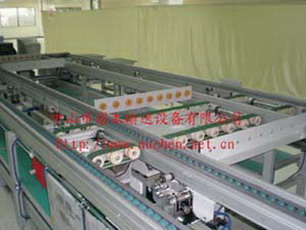

一、工程项目：nobn-126A型倍速链式组装线
二、规格参数：20000L×1580W×750Hmm
三、数 量：1套
四、设备特点：工装板输送、链条传动式、变频调速
五、功能特点：中山市诺本输送设备有限公司生产本设备适用于各种燃气具、电磁炉、彩电等小家电生产流水组装作业的生产厂家，中小型物品的物流输送，自动回板，简单实用。动力系统采用变频调速系统，性能稳定、安全可靠、操作简单。
六、选材制作及说明：
1. 动力：2套动力采用台湾合资产1.5KW的电机，WPS80型1：60的减速机，合资产2HP变频器，变频无级调速，线速度0—6M/min可调。
2. 机身、机架：机身采用差速链专用异型铝型材，规格为6000×100×118mm。机架均采用40×40×1.5mm方管焊接而成，支脚配镀锌可调脚杯；机头机尾架采用40×50×1.5mm方形钢管焊接而成，机头机尾护板用1.2mm冷板弯轧成型，机身脚架2米一段。
3. 输送链条：输送链条采用差速链专用优质半塑胶链条，全线两边四路共采用4条，每条长约40米。
4. 工装板、阻挡器：工装板规格为500×700×20（mm），采用18mm优质木夹板制作，每块板上铺2mm绿色胶皮，全线共配54块工装板。2套QO-IV卧式阻挡器，22套QX-II带锁阻挡器。全线共配22套脚踏开关。
5. 升降平移、过度装置；采用深圳合资厂产六套优质120W微型带齿轮电机，传动带12条采用3mm带导条止防滑皮带。四套升降平移气缸采用四导柱顶升专用气缸。
6. 灯架、照明：H型灯架设在机架上，选用40×20×1.5mm的方管焊接而成，连接机身上每2m一个架用2000×50×25×1.0mm喷塑线槽连接电源，照明选用T5节能灯28W单支灯管支架，每1.4米安装一支T5节能灯支架，双边顺线布置。
7. 隔板、二层台：设在灯架中间，支撑采用40x40角钢，每2米一段；台板采用优质15mm压缩板，面贴绿色防火板，宽500mm，中间一路上下两层顺线铺设。
8. 风扇：设在灯架顶部中间一路布置，每2000mm安装一台千叶牌360°摇头16"楼低风扇，全线共配9台风扇。
9. 工艺卡：在灯架上两边设两路工艺指导卡架，采用H型铝导轨制作，每工位布置一块A4透明胶套。
10. 气管：设在灯架顶上两侧；采用4分镀锌管，每米配一组三通加快速插头，双边使用。脚架下中间设一路气管，采用4分镀锌管，每气缸位配一组三通加快速插头，双边气缸使用。
11. 风批挂钩：设在光管支架旁边，采用30×28专用铝合金滑槽，配尼龙滑轮，每米工位配一个。
12. 工作电源：采用2000×50×25×1.0mm镀锌线槽，设在机身下，两路两边安装方型三、二位插座（每米/工位安装一个）。
13. 电器控制：全线电气控制由一个配电箱完成，整个系统采用PLC控制，其中工作电源分左右两路控制，照明系统采用四路式控制，即隔一支亮一支控制，用户可根据实际应用控制照明方式，减少资源浪费。
14. 机体颜色：机头尾表面采用电脑白色喷塑，其它为铝合金原色。
