新泰专业制作【管链输送机、输送机链轮、输送机链条塑料链版】

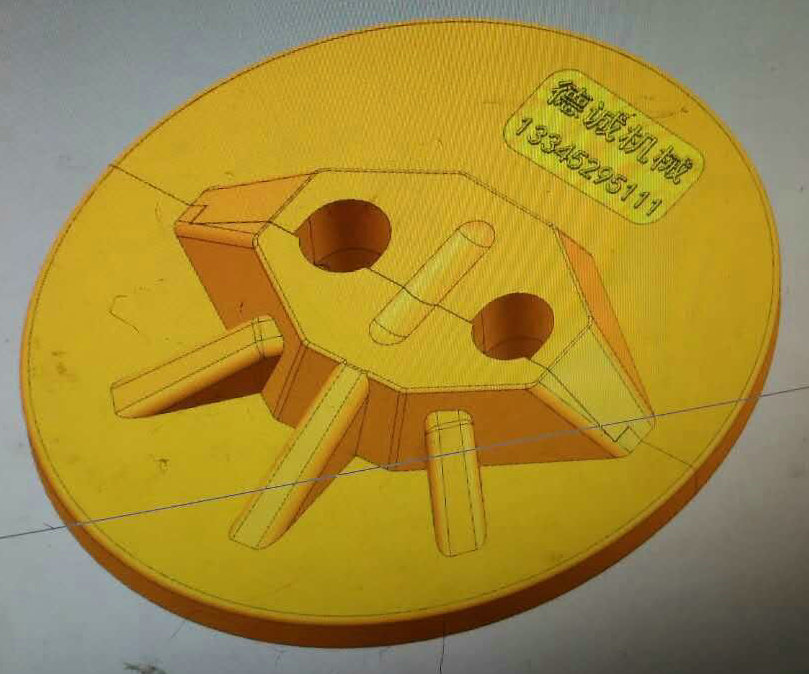

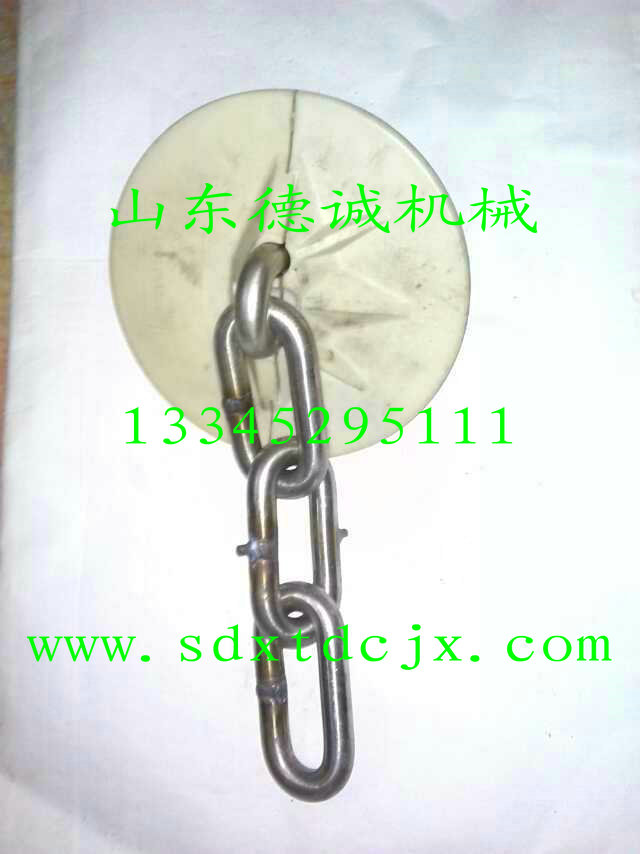

 管链输送机又名管链式输送机，链管输送机，盘片输送机，环链输送机、德诚管链输送机、管链输送机链、塑料耐磨链盘等。                          一、组成部分  管链输送机包括主动箱（从动箱）、8齿链轮、电机减速机、带盘片的输送链条，输料管道。                                                                                                                             二、综述       管链输送机的主动箱（从动箱）两侧均设置有支管，支管与主动箱（从动箱）均相连通，8齿链轮安装于主动箱（从动箱）内，所述输料管通过法兰连接。输料管两端与主动箱（从动箱）两侧设置的支管分别相连通地对应连接，输送链穿过输料管和支管内孔与主动链轮相传动连接。所述输料管截面形状为圆形。所述输送链包含形状均为锚链状的水平链节和垂直链节，在垂直链节上固定地安装有盘片，该盘片为圆形。该输送机结构简单合理，且能在窄小及不规则空间中使用，广泛应用于物料的输送中。根据用户现场空间的要求不同，该管链输送机还能单独应用于水平、倾斜或垂直提升的场合，并能实现多个进料口或多个出料口的输送应用。在管道弯曲处，也可以设置换向链轮来进行链条换向。



                               三、优势：  1、德诚管链输送机结构简单紧凑，可以水平、垂直、弯曲或三维布置。  2、根据用户现场使用情况，可以多口进料，多口出料，实现一套管链，多点投料，多点出料。  3、输送原料从进口到出口法兰之间一直处于密闭状态的，运输中能保证没有粉尘泄漏到环境中。  4、出口不必设置除尘器，简单排气即可，满足现代企业对环境保护的要求。 5、输送过程中可充氮气保护，满足易燃易爆粉粒体物料的输送要求。  6、输送原料沿着管子在两个盘片中间平滑向前输送，基本上没有摩擦， 所以物料破损少，缓慢的弯道输送使很少的物料会产生破碎。  7、德诚管链输送机皆采用特殊定制的输送盘片 ,具有极低的磨擦系数、较高的耐磨性和稳定的输送。  8、德诚管链输送机都采用自主开发的计算程序，使得输送机的输送管道和弯头等不同的部位保持必要的静摩擦和拉紧力，为设计低噪声和低磨损的管链输送机提供高精确数据。                                                                                                            四、输送特点：  1、德诚管链输送机结构简单紧凑，可以水平、垂直、弯曲或三维布置。  2、管道可全封闭式输送，无粉尘溢漏，高效环保。   3、物料输送过程中，同种输送能力情况下，管链能耗最低，可最大限度的降低运行成本。

4、最大水平输送距离可达60米，最大提升高度46米（目前国内厂家最多宣传为40米，但不一定能做到。
5、维护少，维护成本低，使用寿命长。 6、摩擦小，最大限度的降低噪音。
7、物料可全部输送完，输送管道内无残留。
8、运行速度慢，可最大限度的保证物料的完整性。  9、可实现防爆设计和气密设计。  10、可以带料重载起动。 11、其它见管链输送机优势。


4、最大水平输送距离可达60米，最大提升高度46米（目前国内厂家最多宣传为40米，但不一定能做到，但拜肯46米高度的管链在印度PTA项目上已成功运用）。最大能力可达60 m3/h。   5、维护少，维护成本低，使用寿命长。 6、摩擦小，最大限度的降低噪音。   7、物料可全部输送完，输送管道内无残留。   8、运行速度慢，可最大限度的保证物料的完整性。  9、可实现防爆设计和气密设计。  10、可以带料重载起动。 11、其它见管链输送机优势。                                                                       五、技术参数



型号	输送量m3	输送距离m	配置电机kw
TC-50	0.1~1	1~100	0.25~1.1
TC-80	0.1~3	1~100	0.55~3
TC-100	3~5	1~100	1.1~4
TC-125	5~10	1~100	1.5~5.5
TC-150	5~15	1~100	3~7.5
TC-200	10~50	1~100	5.5~22
TC-250	50~100	1~100	5.5~55
TC-300	100~150	1~100	5.5~100



                                                                                                             六、管链输送系统的应用领域   1、橡塑工业：PP、PVC、PE等粉料，ABS PC PP PE 等颗粒   2、建筑材料：水泥、粘土、黄沙、石英沙、粘土、硅粉、 碳酸钙粉、白云石粉、木屑、玻璃丝、二氧化硅等    3、精细化工：染料、颜料、涂料、碳黑、钛色素、氧化铁、陶粉、重质碳酸钙、细颗粒碳酸钙、皂土、活性炭   4、农药：尿素、氯化铵、碳酸氢铵、苏打粉、固态杀虫剂  5、食品工业：面粉、淀粉、谷类、奶粉、食物添加剂、鱼油 等 6、金属等粉类：钨粉、铜矿粉、煤粉、块状磷酸盐、矾土等    七、材料组成  1、主从动箱、管道、链条、链轮：采用304不锈钢或碳钢 2、盘片：尼龙或PU  。
