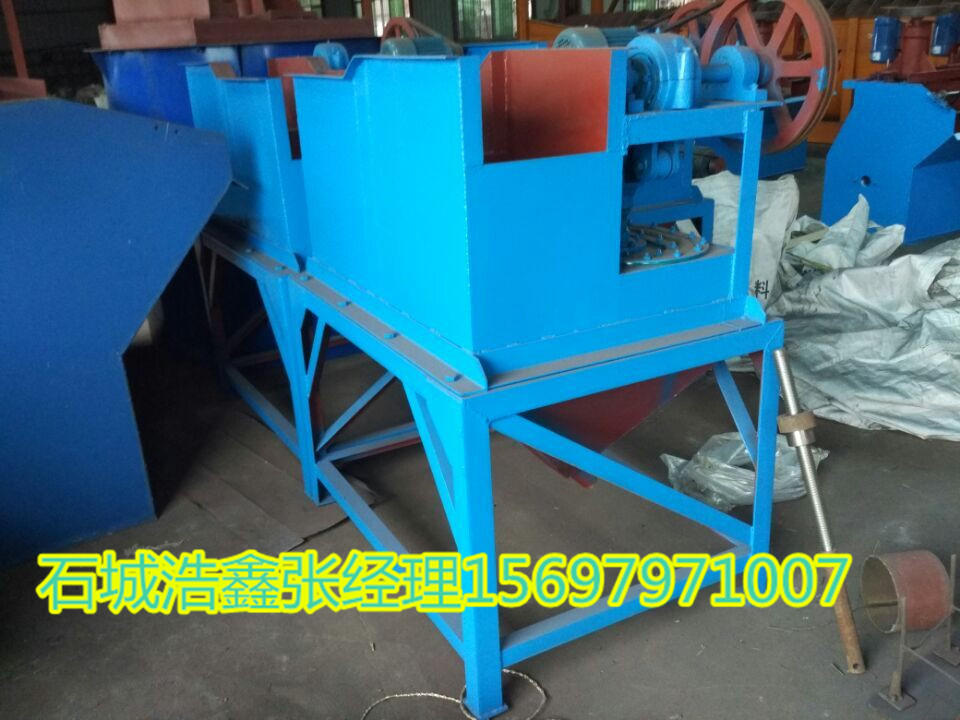

产品名称：旁动隔膜跳汰机
1.旁动隔膜跳汰机的构造：旁动隔膜跳汰机又称上动隔膜跳汰机。双斗旁动隔膜跳汰机由相连的两个跳汰室以一定的落差构成，每室的构造相同，主要由机架、传动及鼓动机构、跳汰室、角锥形底箱四大部分组成。
2.双斗旁动隔膜跳汰机的工作过程。原矿由第一室给矿槽给入跳汰室，隔膜在偏心连杆机构的作用下产生垂直交变水流，而使物料按密度分层，其原理如前所述。
3.双斗旁动隔膜跳汰机的几个主要部件的作用：
(1)偏心连杆机构：偏心连杆机构是带动隔膜产生上、下运动，并推动跳汰室产生上、下脉动水流的关键部件，两室的隔膜分别交替上升、下降以产生交变脉动水流。
(2)床层：在跳汰机中筛网的上面需放一定粒度的人工床石或自然床石，以形成一定厚度的床层，床石随水流升降而起落，用以调节精矿的质量及数量。
(3)筛下补加水：在跳汰选矿过程中可连续或间断给入筛下补加水。
(4)精矿的排出：跳汰室内位于下层的重矿物，可视其不同情况分别采用筛下排矿，筛上中心排矿、壁窗排矿、尾部排矿方法将精矿排出。
国产旁动隔膜跳汰机的技术性能：
项目
数值
项目
数值
筛面尺寸(mm)
300×450
耗水量(吨/时)
2～4
跳汰室数(个)
2
筛下水压(大气压)
0.6～2
筛板总面积(米2)
0.27
电动机功率(千瓦)
1.1
隔膜冲程(mm)
0～26
机重(千克)
745
隔膜冲次(次/分)
260～340
外形尺寸(mm)
长
1230
最大给矿粒度
16
宽
1270
处理量(吨/台时)
2～6
高
1705
