湛江鄂式粉碎机厂家 矿山鄂式粉碎机 冶金鄂式粉碎机

  永灿机械致力于精品机制砂的开发，以响应砂石行业产业结构调整、资源整合利用、科技创新的步伐，为砂石工业走向规范化、标准化、工业化创造可能。永灿机械期待与您相聚，分享更多惊喜!销售部电话：0371-67561176手机：13673371561 15093051276

    永灿机械生产的PE.PEX系列鄂式粉碎机工作方式为曲动挤压型，鄂式粉碎机是以电动机为动力，通过电动机皮带轮，由三角带和槽轮驱动偏心轴，使动颚按预定轨迹作往复运动，从而将进入由固定颚板、活动颚板和边护板组成的破碎腔内的物料予以破碎，并通过下部的排料口将成品物料排出。该系列鄂式粉碎机破碎方式为曲动挤压型，电动机驱动皮带和皮带轮，通过偏心轴使动颚上下运动，当动颚上升时肘板和动颚间夹角变大，从而推动动颚板向定颚板接近，与此同时物料被挤压、搓、碾等多重破碎；当动颚下行时，肘板和动颚间夹角变小，动颚板在拉杆、弹簧的作用下离开定颚板，此时已破碎物料从破碎腔下口排出，随着电动机连续转动破碎机动颚作周期性的压碎和排料，实现批量生产。

进料粒度: 125-250mm

生产能力: 1-65m3/h

应用领域:主要用于冶金、矿山、化工、水泥、建筑 、耐火材料及陶瓷等工业部门作中碎和细碎各种中硬矿石和岩石用。

适用物料:最适宜于破碎抗压强度不高于300MPa（兆帕）的各种 软硬矿石，被破碎物料的最大块度不得大于技术参数表所规定。

鄂式粉碎机参数：

规格型号	技 术 性 能					外型尺寸	重量
					电机功率	（长×宽×高）	（kg）
	最大进料	调整范围	生产能力	主轴转速	（kw）	（mm）
	（mm）	（mm）	（m3/h）	（r/min）
PEF150×250	125	10-40	1-3	285	7.5	922×745×933	700
PEF200×300	165	20-70	2-8	265	11	1056×1100×1120	800
PEF250×400	210	20-80	5-20	310	18.5	1108×1142×1392	3000
PEF400×600	340	40-90	10-40	275	30	1700×1732×1392	7200
PEF350×750	290	30-55	20-50	300	37	1900×1806×1808	8900
PEF500×750	425	50-100	34-68	275	55	2050×1860×2145	11320
PEF600×900	480	75-200	40-120	255	75	2792×2168×2250	17600
PEF750×1060	630	80-200	80-160	250	90	4180×2560×3070	30530
PEF900×1200	750	100-200	110-200	250	110	5200×2900×3500	50000
PEF1200×1500	1020	150-300	220-400	180	160	4200×3300×3500	106000
PEX150×750	125	10-40	5-15	300	15	1220×1480×1180	3600
PEX250×1000	210	15-55	10-32	300	37	1580×1992×1380	7350
PEX250×1200	210	15-60	12-38	300	37	1530×2192×1380	8700
PEX300×1300	250	20-90	16-65	300	55	1930×2400×1747	11600

性能特点：

1、有效解决了原来石灰石破碎机因产量低导致的运转率高、无检修时间的问题

2、可完成大块石灰石的破碎，最大破碎粒径为1000*1200mm，有效解决了原来的“一边是石灰石供应紧张、一边贮存大量的大块石灰石无法使用的问题”

3、两种物料的混合均匀性好，脱硫石灰石的掺加量大幅提高。掺加量可以达到60%，有效降低了原材料的本钱

4、电力消耗有所下降。1吨石灰石电耗下降1-2KWh/t每年可节约电费10万元

5、废品粒度小，仅为2-15mm有效解决了原来的石灰石粒度大，经常堵溜子甚至影响磨粉机产量的问题

设备结构：

鄂式粉碎机-主要部件

1.机架

鄂式粉碎机机架是上下开口的四壁刚性框架，用作支撑偏心轴并承受破碎物料的反作用力，要求有足够的强度和刚度，一般用铸钢整体铸造，小型机也可用优质铸铁代替铸钢。大型机的机架需分段铸成，再用螺栓牢固链接成整体，铸造工艺复杂。自制小型鄂式粉碎机的机架也可用厚钢板焊接而成，但刚度较差。

2.颚板和侧护板

定颚和动颚都由颚床和颚板组成，颚板是工作部分，用螺栓和楔铁固定在颚床上。定颚的颚床就是机架前壁，动颚颚床悬挂在周上，要有足够的强度和刚度，以承受破碎反力，因而大多是铸钢或铸铁件。

3.传动件

PEF系列鄂式破碎机偏心轴是破碎机的主轴，受有巨大的弯扭力，采用高碳钢制造。偏心部分须精加工、热处理、轴承衬瓦用巴氏合金浇注。偏心轴一端装带轮，另一端装飞轮。

4.调节装置

调节装置有楔块式，垫板式和液压式等，一般采用楔块式，由前后两块楔块组成，前楔块可前后移动，顶住后推板；后楔块为调节楔，可上下移动，两楔块的斜面倒向贴合，由螺杆使后楔块上下移动而调节出料口大小。小型鄂式粉碎机的出料口调节是利用增减后推力板支座与机架之间的垫片多少来实现。

5.飞轮

鄂式粉碎机的飞轮用以存储动颚空行程时的能量，再用于工业形成，使机械的工作符合趋于均匀。带轮也起着飞轮的作用。飞轮常以铸铁或铸钢制造，小型机的飞轮常制成整体式。飞轮制造，安装时要注意静平衡。

6.润滑装置

偏心轴通常采用集中循环润滑。心轴和推力板的支撑面一般采用润滑脂通过手动油枪给油。动颚的摆角很小，使心轴与轴瓦之间润滑困难，常在轴瓦底部开若干轴向油沟，中间开一环向油槽使之连通，再用油泵强制注入干黄油进行润滑。

      郑州永灿机械生产的鄂式粉碎机用于碎石、制砂生产线配套主要破碎设备，鄂式粉碎机具有破碎比大、产量高、产品粒度均匀、结构简单、工作可靠、维修简便、运营费用经济等特点，是工矿生产中最常用的矿山破碎设备之一。鄂式粉碎机广泛应用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门，破碎抗压强度不超过320兆帕的各种物料。

鄂式粉碎机性能特点:

1.破碎腔深而且无死区，提高了进料能力与产量;

2.其破碎比大，产品粒度均匀;

3.垫片式排料口调整装置，可靠方便，调节范围大，增加了设备的灵活性;

4.润滑系统安全可靠，部件更换方便，保养工作量小;

5.结构简单，工作可靠，运营费用低。

6.设备节能：单机节能15%～30%，系统节能一倍以上;

7.排料口调整范围大，可满足不同用户的要求;

8.噪音低，粉尘少。

鄂式粉碎机特有优势：

1 短肘板

2低悬挂

3 大摆角

4 使用寿命长

5 维修方便

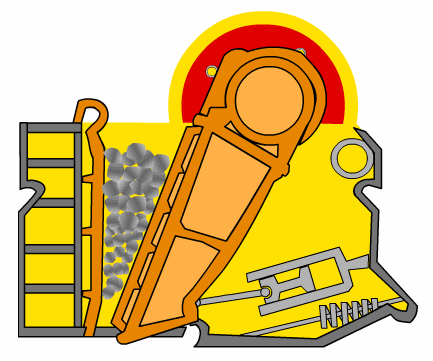

鄂式粉碎机工作原理：

鄂式粉碎机的结构主要有机架、偏心轴、大皮带轮、飞轮、动颚、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等组成，其中肘板还起到保险作用。

鄂式粉碎机是以电动机为动力，由三角皮带和槽轮驱动偏心轴，使动颚按预定轨迹作往复运动，从而将进入由固定颚板、活动颚板和边护板组成的破碎腔内物料予以破碎，并通过下部的排料口将成品物料排出。
