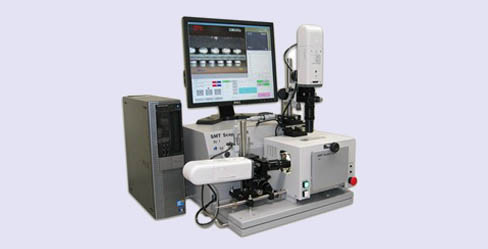

SANYOSEIKO 山阳精工 可视焊接系统 SL-1

SANYOSEIKO 山阳精工  可视焊接系统 SL-1 /高温观察装置/实验室仪器 SMT Scope 高温观察设备  SL-1

主体部分

图像处理部分          录像方式 MPEG2（输入NTSC）
录像时间             上部图像、侧面图像总共各约40小时，合计80小时（140GB　HDD×2）
显示器               17”TFT　LCD显示器
字母表示项目         温度、时间（时（H）、分（M）、秒（S））、观察尺寸、注释
图像处理项目         亮度、对比、灰度图像的2值化处理
测定项目             长度、角度、面积（圆、椭圆、四角形、多角形）

控制部分
控制方式             可编程PID?双向可控硅控制
程序设定             温度?时间（时―分、分―秒　可以切换）　（最大127步）
输入                 JIS－K型热电偶
保险装置             箱体升温过高、平台升温过高检测

高温箱体部分
温度范围             室温～350℃
加热能力             MAX300℃/min（5℃/sec）
冷却能力             根据气体的流量急速冷却
观察窗开口部分       上部：18mm×92mm、侧面：38?mm
箱内气体             空気、（氮气）
观察用光源           3个固定位置的LED

上部观察部分
CCD摄像头            38万像素　彩色
镜头变焦             17”显示器上　约25倍～100倍、附有光圈装置、WD＝90mm
焦点调节装置         Z轴（垂直方向）
摄像控制点           X轴（左右方向）、Y轴（远近方向）

侧面观察部分
CCD摄像头            38万像素　色
镜头变焦             17”显示器上　约25倍～100倍、附有光圈装置、WD＝90ｍｍ
焦点调节装置         X轴（左右方向）
摄像控制点           Z轴（垂直方向）、Y轴（远近方向）、侧面观察角度?轴

外形尺寸             657（W）×650（D）×570（H）
重量                 40kg
电源                 AC100V 15A（主体部分、含PC）
空气消耗量           100?/min
