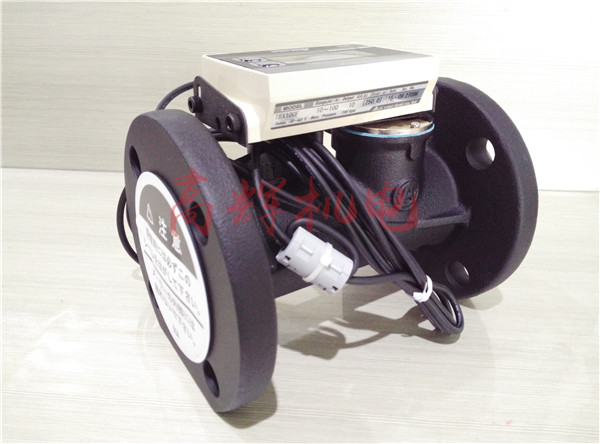

日本爱知时计AICHITOKEI电磁流量计TBX100F
原装进口日本爱知时计（AICHITOKEI）
TBX100F电磁流量计
名称：流量计
电磁流量计
型号：TBX100F
品牌：日本爱知时计（AICHITOKEI）
特长
基本型式 TBX30 TBX100 TBX100F TBX150F
*1：使用流量範囲は実流量（非補正流量）における流量範囲となります。
TBX100Fは指示部の向きを自由に変えてガスの流入方向に対応できます。また、指示部を取り外し、遠隔表示部としても使用可能です。
単位（mm）
型式
L H W
更多日本工业产品欢迎来电咨询，我们将竭诚为您服务！
产品介绍
用途例
システム図
仕样
実流量表示タイプ仕様（TBXシリーズ）
使用流量範囲 *1
4～30m3/h
10～100m3/h
10～100m3/h
12.5～150m3/h
最大使用圧力
100kPa
精度
流量計測部
±1%FS
表示
トリップ流量 *2
大型液晶表示6桁 最小読取10L
液晶表示6桁
最小読取100L
非補正総積算流量 *3
大型液晶表示8桁 最小読取10L
液晶表示8桁
最小読取100L
非補正瞬時流量
液晶表示3桁
最小読取0.1m3/h
液晶表示4桁
最小読取0.1m3/h
液晶表示3桁
最小読取1m3/h
接続口径
Rc1 1/2、Rc1 1/4
Rc2
JIS 10K 50A フランジ
使用温度範囲
－10℃～＋60℃
計測気体 *4
都市ガス、LPG、窒素など
取付姿勢
水平、垂直
取付場所
屋内
電源
リチウム電池内蔵、外部電源（24VDC）
出力信号
オープンドレイン出力 2系統（単位パルス、高密度パルス *5）
標準パルス単位
幅 *6
TBX30/TBX100：10L/P
TBX150：100L/P
最大負荷：24VDC,20mA パルス幅：40msec
材質
アルミニウム合金
鋳鉄
アルミニウム合金
質量
0.8kg
1.8kg
7.0kg
2.5kg
*2：補正流量型（温圧補正付）の場合は補正トリップ積算流量、実流量型（温圧補正無）の場合は非補正トリップ積算流量。
*3：-3.5は100kPa、-9.9は350kPa以上の圧力で、温度は25℃の条件の場合とする。
*4：メーター内にオイルミスト（重炭化物C5以上）やダストパウダー等が入らないようにすること。
*5：未補正パルス、高密度パルスは羽根車の回転に同期して出力する実流量パルスです。
*6：TBZは補正パルス、TBXは単位パルスです。
外形寸法
タービンメーターTBX寸法図
TBX30
170
74
73
TBX100
200
100
85
TBX100F
200
161
φ155
TBX150F
200
148
φ155
