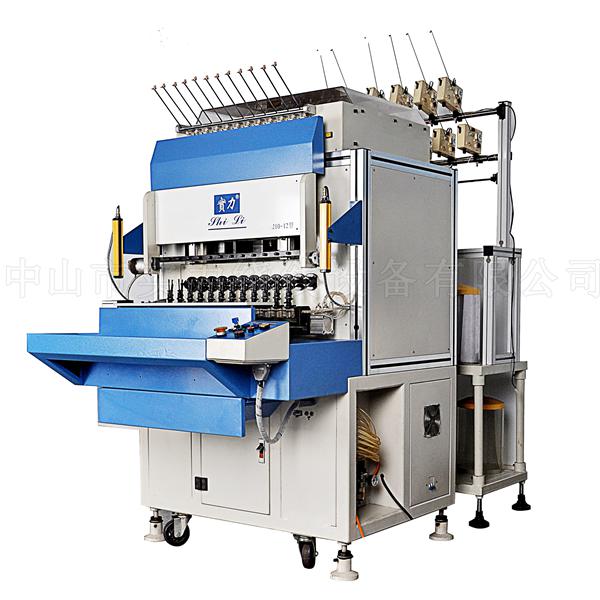

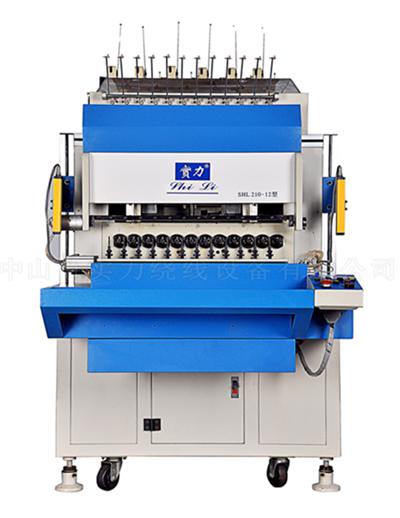

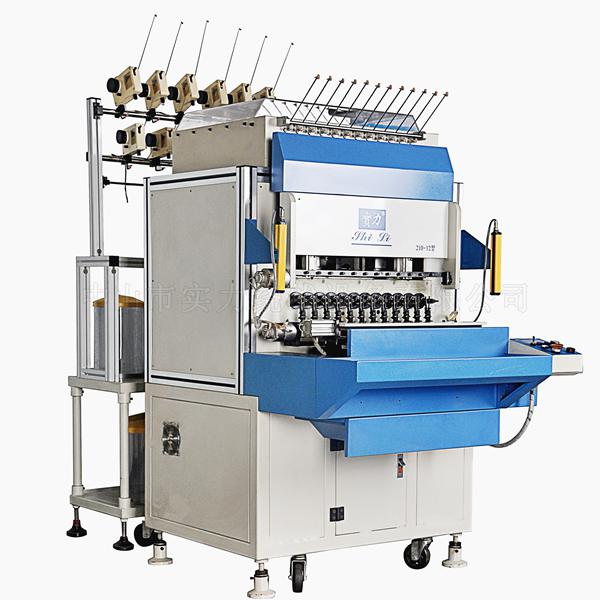

SHILI210-12型全自动绕线机
主要功能特点：
本机采用工控机（（研发），搭载原装进口多轴运动模块（美国GALIL）控制系统，稳定可靠，日本进口山洋大功率伺服电机、日本阪东皮带、日本轴承（NTN）、日本气缸（SMC)、台湾滚珠丝杆及导轨（TBI）。机器运转速度快 ，动作精度高，产量高。
① 独特的绕线治具设计，换装快速。
② 可设置0°或90°缠线角度。一次性完成两种角度缠绕。
③ 精密的涨力线架控制，质量更有保障。
④ 具有活动夹线功能，夹线器不留余线。
⑤ 采用WINOOWs 操作界面，简易的高级语言指令，程序编辑方便。
⑥ 密码储存功能，防止非相关人员修改程序。
⑦ 自动上下料功能，增加产能。
⑧ 绞线功能。（选配）
⑨ 配置断线检知装置。
⑩ 外置显示器设计，防止参数信息泄露。
技术参数：
主轴数
12
线径范围
0.02-0.4mm
最大线架直径
42mm
主轴间
Φ40mm
最高转速
12000转/分
导针移动范围
X轴 ：0-60mm
控制方式
工控机 AC伺服电机传动系统
绞线速度
3000转/分
排线方向
两端可调
输入电源
220V，60/50HZ
机器尺寸
1800*1000*1900mm
总功率
3.4W
重量
530KG
Y轴：0-50mm
Z轴：0-85mm
