米思米MISUMI交叉滚子导轨CRV1030德沃尔现货
尊敬的客户您好！
产品应用行业范围覆盖：
导副轨的安装
想了解日本【米思米直线导轨】【米思米滑块】【米思米交叉导轨】【CRV1030】的参数,具体详情请与我们客服人员联系。
1.由于型号、技术参数繁复多样，不能为大家一一上传，
2.由于库存与价格随时都有变动，所以以上为虚拟价格。
具体型号、参数、具体价格请于我们服务人员联系，我们会第一时间回复您！
材质
SUJ2
No.(行程（往返）)
1030(20)
系列
1000
L尺寸(mm)
30
规格表
型式
CRV3050
kgf＝N×0.101972
系列
型式
行程
(往返)
L
M×P
每个滚轮隔距的
滚轮个数
基本额定负载
Type
No.
C(动)N
Co(静)N
1000
CRV
CRVS
(不锈钢)
1020
12
20
1×10
5
465
478
1030
20
30
2×10
7
643
717
1040
27
40
3×10
10
962
1195
2000
2030
18
30
1×15
5
1101
1174
2045
24
45
2×15
8
1908
2348
2060
30
60
3×15
11
2274
2935
3000
3050
28
50
1×25
7
3617
4062
3075
48
75
2×25
10
5409
6770
焊线机，邦定机，点胶机，绕线机，自动化设备，电子设备，检测仪器；
电脑针车，缝纫机，绣花机，手机滑轨，手机走珠，排珠，拨珠；
钟表机械，回流炉，半导体机械，弯脚，测试，包装；
金属加工机械,数控车，,数控铣/加工中心，磨床，镗床，切割机，压铸机，冲床，锯床，雕刻
机
，火花机，线切割，
自动焊线，玻璃机械，木工/家俱机械，丝印/网印/喷绘/排版/分色机械，PCB机械（印刷，切
割
，钻孔，曝光），SMT机械；
制鞋机械，包装机械，造纸机械，,纺织机械，医疗设备，机器人/移载手，各行业流水线工装、
夹具，治具。

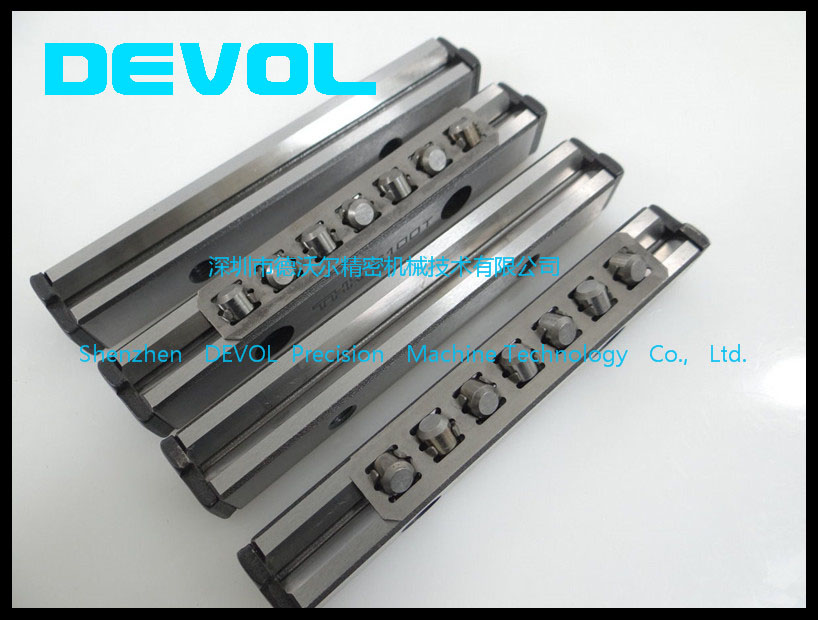

滚柱交叉导轨副是由两根具有V型滚道的导轨、滚子保持架、圆柱滚子等组成，相互交叉排列的
圆柱滚子在经过精密磨削的V型滚道面上作往复运动，可承受各个方向的载荷，实现高精度、平
稳的直线运动。
1.用除油剂将零件基准面上的防锈油擦干净。因被除去防锈油的基准面容易生锈，因此，可用
黏度低的油漆上，再使用。
2.将零件1～3的侧基面靠上定位台阶侧基面后，用螺钉预固定在床身和滑台基准面上，拧紧
力
不要太大，使零件底面与相对的基准面紧密接合即可。用压板将零件压紧，使零件的侧面与安装
基
准面贴紧。用力矩扳手按下表规定的力矩逐个拧紧零件的安装螺钉，从中间开始按交叉顺序向两
端拧紧。
3.将调整侧的零件4作暂时的固定。
4.小心将保持架插入到中央附近。
5.将端部挡块安装在导轨端部。
6.将滑块左右移动到尽头，调整保持架到床身的中央位置。
7.把表头打在滑台的中心和侧面。
8.将滑台移至一侧的尽头，而且确认在调整螺栓正对处有滚柱后，轻轻拧紧调整螺钉。
9.将滑台移至另一侧的尽头，如上方法轻轻拧紧。
10.将滑台移至中央位置，把调整螺钉轻轻拧紧。
11.重复8～10的步骤，将滑台的间隙调到0为止。
12.参照下表给定的力矩值，按照8～10的步骤将调整螺钉固紧。
13.最后将零件4固紧。跟调整螺钉的紧固步骤类似，移动滑台，保证紧固螺栓的地方正对滚
柱。
