上银直线导轨上银机床导轨上银木工机械导轨

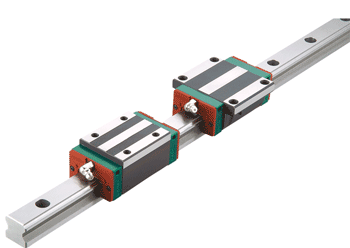

HIWIN线性滑轨简介：
HIWIN线性滑轨是一种滚动导引，它由钢珠在滑块与滑轨之间作无限滚动循环，使
得负载平台能沿着滑轨轻易的以高精度作线性运动，其摩擦系数可降至传统滑动导
引的1/50，使之能轻易地达到μm级的定位精度。滑块与滑轨间的末制单元设计，
使得线形滑轨可同时承受上下左右等各方向的负荷，专利的回流系统及精简化的结
构设计让HIWIN的线性滑轨有更平顺且低噪音的运动。

HG系列线性滑轨，为四列式单圆弧牙型接触线性滑轨，同时整合最佳化结构设计之
重负荷精密线性滑轨，相较于其它之线性滑轨提升了负荷与刚性能力；具备四方向
等负载特色、及自动调心的功能，可吸收安装面的装配误差，得到高精度的诉求。
高速度、高负荷、高刚性与高精度化概念已成为未来全世界工业产品发展的趋势，
HG系列线性滑轨，即为基于此理念开发之产品。

HG系列线性滑轨应用：
机械加工中心射出机工具机
冲床精密加工机自动化装置重型切削机床运输设备
大理石切割机量测仪器磨床

HIWIN-HG系列高组装直线导轨型号：
HGH15CAHGH20CAHGH25CAHGH30CAHGH35CAHGH45CAHGH55CAHGH65CA
HGW15CAHGW20CAHGW25CAHGW30CAHGW35CAHGW45CAHGW55CA
HGW65CAHGW15CCHGW20CCHGW25CCHGW30CCHGW35CCHGW45CC
HGW55CCHGW65CCHGH20HAHGH25HAHGH30HAHGH35HAHGH45HA
HGH55HAHGH65HAHGW20HCHGW25HCHGW30HCHGW35HCHGW45HC
HGW55HCHGW65HCHGW20HAHGW25HAHGW30HAHGW35HAHGW45HA
HGW55HAHGW65HA
****************************************************************

EG系列直线导轨，使用四列钢珠承受负荷设计，使其具备高刚性、高负荷的特性，同
时具备四方向等负载特色、及自动调心的功能，可吸收安装面的装配误差，得到高精
度的诉求。加上降低组合高度及缩短滑块长度，非常适合高速自动化产业机械及空间
要求的小型设备使用。EG系列直线导轨应用:自动化装置高速运输设备精密量测仪器半
导体设备木工机械

HIWIN-EG系列低组装直线导轨型号：
EGH15SAEGH20SAGEH25SAEGH30SAEGH35SAEGW15SA
EGW20SAGEW25SAEGW30SAEGW35SA
EGH15CAEGH20CAGEH25CAEGH30CAEGH35CAEGW15CA
EGW20CAGEW25CAEGW30CAEGW35CA

*******************************************************

RG系列直线导轨，以滚柱型滚动体取代了钢珠，为实现超高刚性与超重负荷能力而设计
；透过滚动体与滑轨与滑块的线接触方式，让滚动体在承受高负荷时仅仅形成微量的弹
性变形，更藉由45度的接触角度的设计，让整体线性滑轨达到四方向等高刚性、等高负
荷能力的特性表现。透过超高刚性的实现，可大幅提升加工精度，达到高精度的诉求；
由于超重负荷的特性，进而延长线性滑轨的使用寿命。RG系列直线导轨应用：自动化设
备重型搬运设备CNC加工机重切削加工机CNC磨床射出成型机放电加工机大型龙门机床
高刚性与重负荷需求的工作机械HIWIN-RG系列滚柱直线导轨型号：
RGH15CARGH20CARGH25CARGH30CARGH35CARGH45CARGH55CARGH65CARGW15CC
RGW20CCRGW25CCRGW30CCRGW35CCRGW45CCRGW55CCRGW65CCRGH20HA
RGH25HARGH30HARGH35HARGH45HARGH55HARGH65HARGW20HCRGW25HC
RGW30HCRGW35HCRGW45HCRGW55HCRGW65HC
**********************************************************************
MG系列线性滑轨，MGN体积小、轻量化，特别适合小型化设备使用。滑块、滑轨材质提供不锈
钢及合金钢两种。不锈钢材质之线性滑轨，包含滑块、滑轨及其它金属配件如钢珠、保持器等，
皆使用不锈钢材质，具备防锈的特性。采用哥德型四点接触设计，可承受各方向负荷，具备刚性
强，精度高等特性。有钢珠保持器设计，在精度允许下具备互换性。

MGW﹝宽幅﹞加宽滑轨之设计大幅提升力矩负荷能力，可单轴使用。哥德型四点接触设计，可承受
各种方向之负荷并具有高刚性之特点。滑块装有微小型保持钢丝，取下滑块钢珠也不会脱落。滑轨
、滑块及所有金属配件均采用不锈钢材质，具抗腐蚀之特性。

MG系列线性滑轨应用：半导体制造设备
印刷电路板IC组装设备医疗设备机器手臂
精密量测仪器办公室自动化设备其它小型直线滑动装置
HIWIN-MG系列微型导轨型号：MGN7CMGN9CMGN12CMGN15CMGN7HMGN9HMGN12H
MGN15HMGW7CMGW9CMGW12CMGW15CMGW7HMGW9HMGW12HMGW15H
