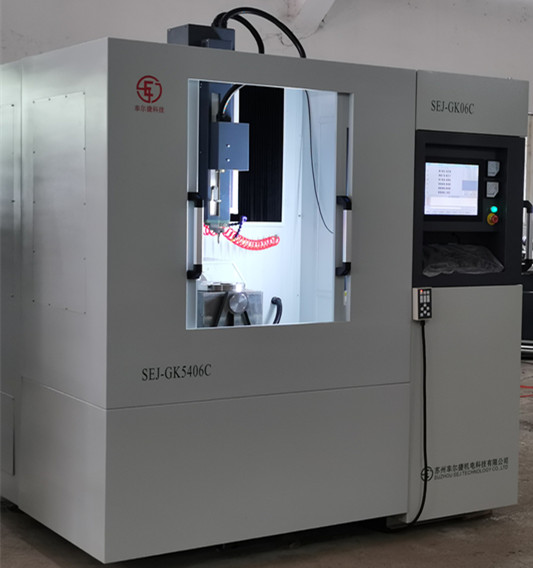

六轴精密数控电火花小孔机SEJ-GK5406C
六轴精密数控电火花小孔机SEJ-GK5406C主要技术参数
工作台行程
500×400mm
W轴行程
300mm
S轴行程
400mm
C轴转角
0-360°
C盘直径
250mm
C盘承载
≤50kg
A轴转角
±90°
工作台面至导向器距离
50-400mm
电极夹持范围
Φ0.15~Φ3.0mm
X Y W S A C驱动
日本松下交流伺服电机
最小移动当量
0.001mm/0.001°
定位精度
0.012mm
重复定位精度
0.006mm
工作液压力
0-10Mpa
工作液种类
纯水
加工电流
1-30A
主机外形尺寸
1400×2100×2200mm
六轴精密数控电火花小孔机SEJ-GK5406C
六轴精密数控电火花小孔加工机床其工作原理是利用连续上下垂直运动的细金属铜管（称为电极丝）作电极，对工件进行脉冲火花放电蚀除金属成型。能直接从工件的斜面、曲面穿入，不受材料的硬度及韧性限制，除了能加工一般的导电材料外，还能顺利加工不锈钢、淬火钢、硬质合金、高温耐热材料等其它一些难加工材料。

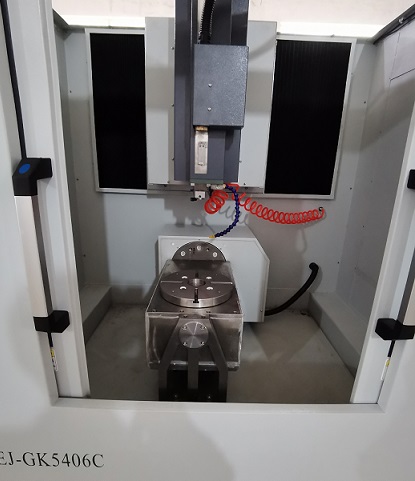

六轴精密数控电火花小孔机共有7个运动轴，其中6轴点位数控。主机采用C型结构。工作台配置X、Y、A、C轴，完成工件各孔位置及角度的换位。其中X、Y为直角直线运动轴，A、C为回转坐标轴。主轴头配置了W、S、R三个轴，其中S为直线伺服运动轴，完成加工中电极的伺服进给。W轴为直线运动轴，带动伺服主轴头上下运动，完成导向器与工件之间位置的调整。R为旋转轴，完成加工中电极的旋转高压导液，旋转导电及电极的夹持。
六轴精密数控电火花小孔机SEJ-GK5406C性能
加工孔径范围一般在￠0.2-￠3mm。
深径比可达200：1以上。
加工速度5-60mmmin。
数控轴X、Y、W、S运动轴均采用直线导轨、滚珠丝杠,精度高；A、C轴采用精密数控转台；自动高速进行深小孔加工。
采用松下交流伺服电机及驱动。
计算机采用工控机，工控机性能稳定，干扰小。带USB接口。
数控软件为自主开发六轴电火花小孔机专用软件，可根据客户要求定制。加工过程中，实际加工时间与设定时间偏差超过设定范围时报警。具有自动对边和找中心功能，采用G代码编程和图形化编程，可兼容CAD文件。
可以配置电火花铣槽功能。
机床整体大罩，包围 安全环保。
各轴行程可根据客户要求定制机床的规格。
