喷孔板微孔电火花加工机床
苏州率尔捷科技提供数控电火花微孔机,喷丝板微孔加工，喷油嘴微孔加工的技术服务，公司可根据客户特殊要求，量身定制各种电火花加工专机，同时可为客户提供整套电加工解决方案。

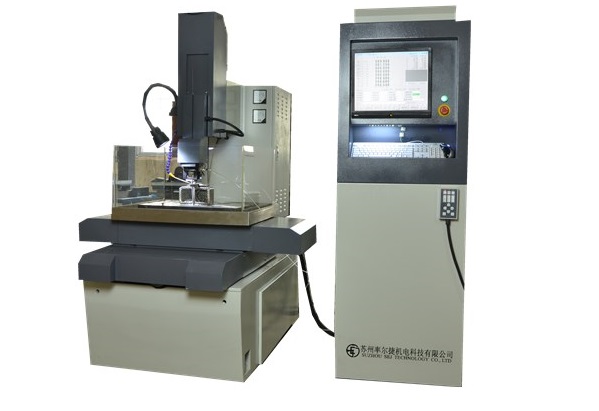

喷孔板微孔电火花加工机床

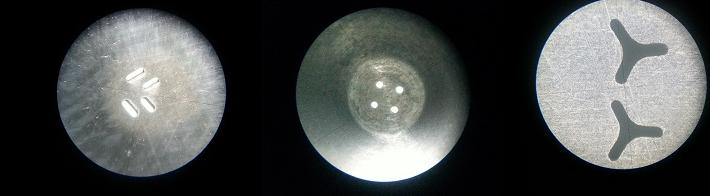

喷孔板微孔电火花加工机床利用电火花放电蚀除原理，能加工不锈钢、黄铜、淬火钢等各种导电材料。采用精密细长电极加工各种形状的精密微孔，可加工￠0.08~￠1mm圆形和异形孔。用扁丝加工最小扁槽宽0.05mm。 用于化纤喷丝板精密喷孔的加工。
喷孔板微孔电火花加工机床性能
加工精密圆形微孔范围一般在￠0.08~￠1mm。用扁丝加工最小扁槽宽0.06mm。
孔的加工精度：±0.003mm（孔径≤Φ0.2mm 厚度≤1.0mm 材料1Cr18Ni9Ti）。
加工表面粗糙度: Ra≤0.4μm 。
单孔加工时间﹤30秒（孔径￠0.2mm 厚度1.0mm 材料1Cr18Ni9Ti）。
加工微孔圆周分布角及轴向夹角其散差不超过±1°。
加工微孔加工后针阀体喷孔流量在±3％之内。
数控X、Y、C、W轴采用交流伺服电机及驱动系统半闭环控制。交流伺服电机运动速度快比步进电机快10倍。
机床均采用直线导轨、滚珠丝杠,精度高。自动高速进行深小孔加工。
计算机采用工控机，工控机性能稳定，干扰小。带USB接口。
数控软件为自主开发，可根据客户要求定制。加工过程中，实际加工时间与设定时间偏差超过设定范围时报警。具有自动对边和找中心功能，采用G代码编程和图形化编程，可兼容CAD文件。
一键开启，完成孔位自动加工，可以批量加工零件，整个加工过程除更换电极外实现自动加工。
喷孔板微孔电火花加工机床主要技术参数
工作台面尺寸350×500 mm
X×Y轴行程320×400 mm
W轴伺服行程200 mm
S轴伺服行程400 mm
C轴分度范围0-360°
C轴分度精度 5’
C轴分度重复精度 3’
工作台运动的定位精度 横向0.020 mm 纵向0.020mm
工作台运动的重复定位精度 0.012mm
输入功率3 KVA
各轴行程可根据客户要求定制机床的规格。
