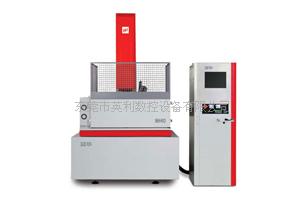

供应北京凝华NH40镜面火花机
NH40配备超强性能数控电源箱，能够应付各种复杂的加工件。全新设计的数控系统内置工艺专家库，可以充分满足高精密模具和复杂零件的加工。

产品特征：
?四轴数控四轴联动
?采用交流伺服驱动
?实现μ级加工精度
?高速抬刀可达每分钟6米
?大面积均匀镜面加工
?机械精度长期稳定
?内置11种电极材料对的加工工艺
超强的加工性能
NH40配备超强性能数控电源箱，能够应付各种复杂的加工件。全新设计的数控系统内置工艺专家库，可以充分满足高精密模具和复杂零件的加工。
实现μ级加工精度
NH40高精度机床设计和CNC系统，保证了加工精度的精密稳定。
高速加工
主轴抬刀速度高达6米/分钟，配合优良的伺服系统，使加工蚀出物有效排出，实现高效稳定加工。加工速度比普通机床高1-2倍。

产品规格：
■机床主机  单位
  NH40B/C

工作台尺寸（长×宽）    mm
  700×450

加工液槽内部尺寸（长×宽×高）
  mm
  1300×760×400

液面调整范围  mm
  105～300

加工液槽最大容量    L
  180

X、Y、Z轴行程    mm
  400×300×300

最大电极重量（不带C轴）  kg
  100

最大工件尺寸  mm
1020×700×260

最大工件重量  kg
  800

工作台面到电极板的最大/最小距离  mm
  215～515

定位精度    μm
  5

重复定位精度    μm
  3

机床外形尺寸（长×宽×高）  mm
  1510×1900×2650

机床重量（不含数控电源）  kg
  1600

■储液箱规格

储液箱容积  1
  350

加工液过滤方式

  纸芯过滤器  2个

■数控脉冲电源装置

最大加工电流  A
  50

总输入功率  kva
  13

输入电源
3×380V/400V±10%，50/60Hz?  9KVA

最佳表面粗糙度
  0.1μm

最小电极损耗
  0.1%

最高生产率
  500mm3/min

插补方式
直线、圆弧、螺旋线、竹枪

各轴补偿
  各轴分别进行步距误差补偿、间隙补偿

最大控制轴数
  三轴三联动（标配），四轴四联动（选配）

各轴分辨率  μm
  0.4

最小驱动单位  μm
  1

输入方式
鼠标输入，软盘，RS—232

显示方式
  15″液晶屏（TFT—LCD）

手控盒
标准点动（多级切换）、辅助A0—A3

位置指令方式
  绝对/增量兼用

输入范围
  +9999.999-9999.999mm

放电加工条件登记功能
偏置功能
1000个条件（C000-C999）
1000个条件（H000-H999）

程序序列号
  制定设定N000000000到N999999999

子程序嵌套级数
  50

Q指令插入次数
    8

坐标数
  60

驱动方式
  全数字交流伺服

电源重量  kg
  500

电源外形尺寸  mm
  1130×530×1800

■标准工艺
  铜/钢、微细铜/钢、石墨/钢、铜钨/钢、微细铜钨/钢、铜钨/硬质合金、铜/铝、石墨/耐热合金、石墨/钛、创成加工铜/钢

■选择配件
  电火花专用加工液、C轴、R轴旋转装置、加工液恒温装置、混粉加工装置、三相稳压电源装置、EROWA、3R、SODICK公司各种工装夹具、UPS部间断电源管理系统
