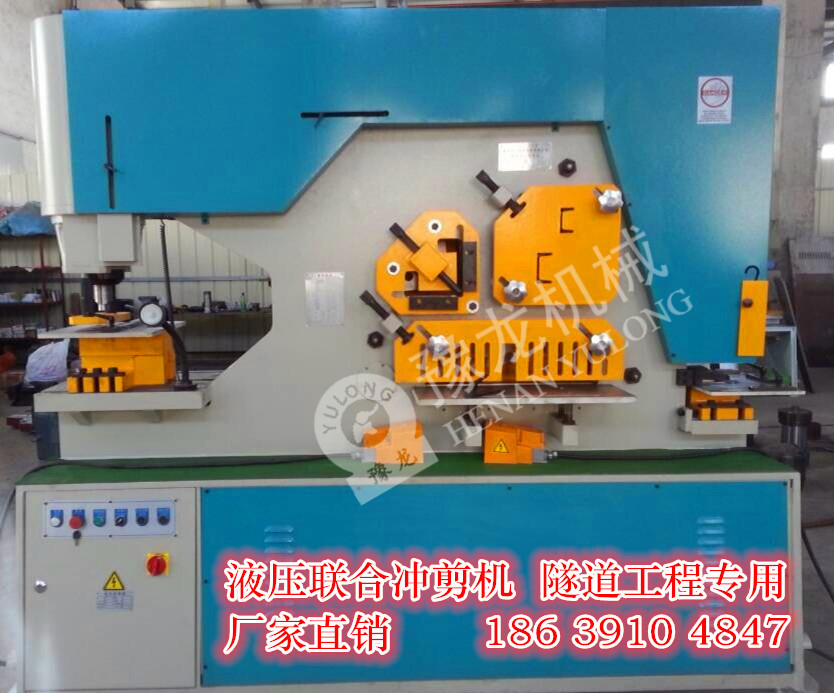

上海冲剪机丨宝山联合冲剪机厂家直销联合冲剪机采用液压传动装置，利用特制的刀片和模具对板钢，方钢，圆钢，角钢，槽钢，工字钢等进行剪切，冲孔、模剪等。联合冲剪机也叫多功能联合冲剪机，此机配有多处部位。不同的部位有不同操作功能;每个部位部位可根据加工件的要求配置不同的刀片和模具。
冲剪机的床身由机身、机座、型钢支架、剪切工作台组成。机身、机座采用钢板焊接，其它采用螺栓连接，既保证工作时的强度和刚性，又保证维修装拆时的方便。
1，床身的左右墙板设有可调整摩擦块，限制刀架（板）的左右移动。
2，角钢支架设有自动压料装置，压紧角钢实施剪切（自动压料装置根据机型配置）。
3，型钢支架设有不同尺寸的方孔、圆孔，使方钢、圆钢能够顺利通过，实施剪切。
4，钢板剪切工作台上设有自动压料机构，工作台上还设有调整挡块，用作定位剪切，该挡块可作任意角度调整，根据被剪切工件厚度可调整压料油缸压脚上的螺母。
冲剪机的刀架采用整体式，其上设有四个工位可进行角钢剪切，圆钢、方钢剪切，扁钢剪切和模剪，如果在方钢、圆钢剪切工位上更换其它型剪模具，还可进行槽钢、工字钢等型材的剪切。刀架和油缸用铰链连接，油缸的上端用铰链同床身连接，刀架在油缸的作用下，做弧形摆动，实施剪切。模剪工位上刀片（模剪动刀）由螺栓固定在刀架上，下刀刃由三块静刀片组成，分别用螺栓固定于下模座内，其中两侧的模剪静刀片也可调整，以保证正确的剪切间隙。为了使板料（角钢）能够在正确的位置进行模剪，模剪工作台上设有侧挡块和后挡块。
Q35Y-30系列普通型液压联合冲剪机技术参数：
型号
Q35Y-120T
压力（T）
120
滑块行程（mm）
80
冲孔行程次数（times/min）
8-18
冲孔板厚（mm）
28
最大冲孔直径（mm）
35
喉口深度（mm）
480
主电机（KW）
7.5
外形尺寸
（长×宽×高）
1800×960×2000
机器重量(Kg)
2950
