万向摇臂钻，移动式万向摇臂钻，移动式摇臂钻

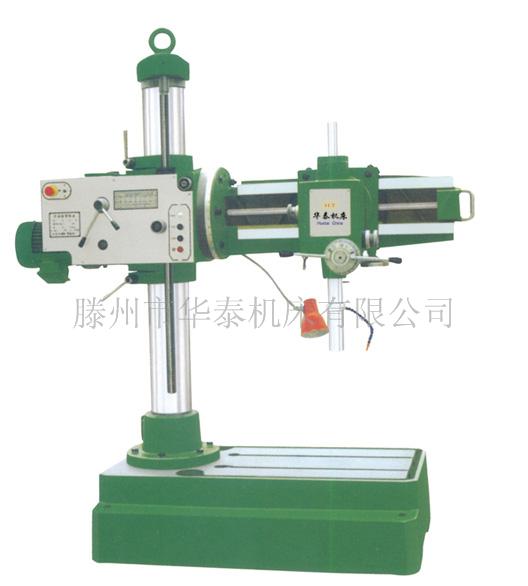

Z3732*9万向摇臂钻为孔加工机床，用于在大、中型零件上进行钻孔、扩孔、铰孔、锪孔、攻丝及修刮端面等加工。
Z3732*9万向摇臂钻床参数：
最大钻直径(钢件、铸件)mm 25/31.5
主轴中心线至立柱母线最大距离mm915
主轴中心线至立柱母线最小距离mm315
主轴端面底座工作面最大距离mm870
主轴端面底座工作面最小距离mm25
主轴行程mm130
主轴圆锥孔(莫氏)No.3
主轴转速范围r/min173-960
主轴转速级数4
主轴进给量级数3
主电机功率kw1.5
机床重量kg870
机床外形尺寸mm1800X700X2044
新型万向摇臂钻床的几个优点：
1、钻孔位置调整方便：钻孔位置调整时不需要摇手把使主轴箱沿摇臂导轨移动，而只需要轻松推拉摇臂上一特定部位,即可使主轴方便、快捷地到达新的加工位置。
2、一机多用：一台电机即可驱动主轴旋转，又可控制摇臂升降，而且这两种运动分别进行，主轴旋转时摇臂不升降，摇臂升降时主轴不旋转，这样设计结构简单，操作方便，省时省力。
3、加工范围大：传统的万向摇臂钻床加工范围实际上受到很大局限，例如：当主轴转到水平位置时，除非主轴箱处于摇臂最外端，否则由于摇臂与主轴平行且离的过近，而使工件无法置于钻头轴向移动范围之内（即无法加工工件）。而这种新型钻床则完全克服了上述缺点，因为其非凡结构，使得主轴无论转到何种角度，主轴始终处于最外端，这就不会因摇臂的干涉而使加工受到丝毫影响。
4、外形美观大方：传统的万向摇臂钻床由于有不可缺少、却又无法隐蔽而不得不裸露的花键轴，裸露花键轴的存在既不安全，又显得布局零乱。而新型钻床取消了花键轴，除主轴"部分在箱外、部分在箱内"外，其余运动部件都装在简单整洁的齿轮箱（摇臂）内，这样设计，使得整体造型线条明快、新奇独特、美观大方。
5、成本低：由于彻底摒弃了传统的万向摇臂钻床的设计格局，在完全保留原有功能的前提下进行功能重组，结构优化，使得零部件大大减少，因而降低了成本。
