供应WNS2-1.25-Y（Q）2吨卧式燃气蒸汽锅炉
河南神风
锅炉有限公司

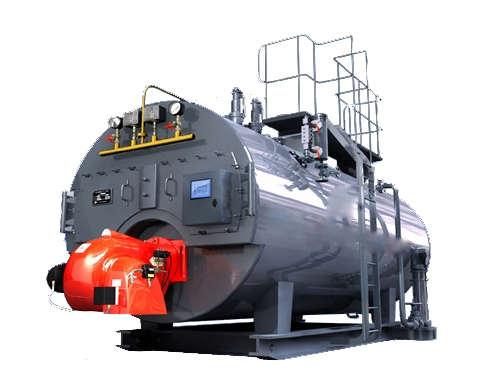

WNS2-1.25-Y（Q）卧式燃油燃气蒸汽锅炉
Z0201-0
配 套 清 单
共 1 页 第1 页
序号
名 称
型
号 或 规 格
单位
数量
厂家
备
注
一
锅炉主机
WNS2-1.25-Y（Q）
台
1
神风
含平台扶梯
二
配套辅机
1
给水泵
JGGC4-9×18 功率:3 KW
台
1
靖江
扬程:176m 流量：4m3/h
2
燃烧器
TBG210P
台
1
百得
按合同
3
电控柜
台
1
神风
按合同
4
水处理
2m3/h
套
1
弗莱克
5
分汽缸
φ219 一进三出
台
1
神风
标配 按合同
6
烟囱
φ360
米
9
神风
三
管道阀门仪表
1
压力表弯管三通
件
1
神风
2
三通旋塞阀
PN1.6 DN15
件
2
天川
压力表用
3
压力表
Y-200 1.6级M20×1.5
件
1
天川
0～2.5MPa
4
电接点压力表
YX-150 1.6级M20×1.5
件
1
四方
0～2.5MPa
5
压力控制器
YK-2
件
2
江新
0-2.5MPa
6
全启式弹簧安全阀
A48Y-16 PN1.6
DN40
件
2
宇明
簧压1.3～1.6MPa
7
截止阀
J41H-16 PN1.6 DN80
件
1
宇明
主汽
8
截止阀
J41H-16 PN1.6 DN25
件
1
宇明
副汽
9
截止阀
J41H-16 PN1.6 DN40
件
1
宇明
给水
10
止回阀
H41H-16 PN1.6 DN40
件
1
宇明
给水
11
闸阀
Z41H-16 PN1.6 DN40
件
1
宇明
排污
12
快速排污阀
P48H-16 PN1.6 DN40
件
1
宇明
排污
13
球阀
Q41F-16 PN1.6 DN25
件
4
宇明
水位计
14
双色水位计
B49X-16 PN1.6 DN25
件
1
荥阳
L=300
15
板式水位计
X49F-16 PN1.6 DN25
件
1
荥阳
L=300
16
水位控制器
DSJ/DSK-16 PN1.6 DN25
件
1
泗水
L=300
17
锅水取样装置
台
1
神风
按合同
四
常压节能器
台
1
神风
按合同
注：本清单所列内容如有异议，以供货合同为准。
WNS型燃气快装蒸汽锅炉采用卧式中心回燃三回程结构形式，燃烧方式采用微正压室燃。锅炉本体由锅筒、炉胆和烟管等组成。锅筒内装有汽水分离装置。燃料在燃烧器内与空气混合后被电子点火棒点燃，喷入炉胆中燃烧，高温烟气由炉胆中心回燃经前烟箱折向进入烟管管束，通向后烟箱，烟气于后烟箱汇集，最后通过烟囱排入大气。
性能特点
1、全中文菜单液晶人机界面，触摸屏控制（选配）和动态图形化工作运行状态显示。用户仅需设定工作时间参数，选择连续，定时工作方式，锅炉即能按所设定程序自动运行。
2、负荷一段，多段自动控制调节．自动给水、图形显示。设有多重连锁保护，加上双重独立的水位控制报警，三重压力保护及报警显示、记录，确保锅炉在各种工况下安全运行。
3、标准 RS485 接口，可以实现集中控制远程****，并可组成多台锅炉网络，根据负荷变化自动运行。（选配）
4、采用触摸屏人机界面和可编程序控制器，中文菜单式人机对话，清楚直观，操作方便，容易掌握。（选配）
5、设有多重联锁保护，加上双重独立的水位控制报警，三重压力保护及报警，确保锅炉在各种工况下万无一失，安全到家。
6、进口彩板（不锈钢）、玻璃丝棉包装。美观大方，永不锈蚀。
7、具有国际上先进独特的设计，保证锅炉安全可靠、经济高效。前后烟箱盖均采用活动烟箱门，炉体内开设人孔、手孔，简化了清洁工作，使维修、养护极为方便。
8、采用全湿背中心回焰燃烧结构，此结构炉胆空间大，有效辐射受热面大，受热面积最大优化利用，保证了锅炉的高效节能，湿背式结构后管板不受高温烟气冲刷，大大延长锅炉寿命。
9、100%波形炉胆，螺纹烟管，具有良好的热伸缩性，科学的气流设计，炉内温度场均匀，且有效吸收火焰热量，有效抑制Nox的生成，加子优良可靠的进口燃烧器，使燃料得到完全燃烧，符合国际严格的环保要求。
10、燃烧器采用国际领先水平的进口意大利利雅路全自动燃烧器，阀组含过滤装置和检漏装置。燃烧及调节性能优良，安全高效。
11、阀门采用宇明阀门公司，专业制造阀门公司；
12、整机快装出厂，体积小，外形美观，安装方便
