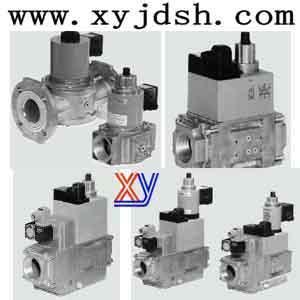

MBDLE410B01冬斯燃气电磁阀
品牌：DUNGS（冬斯）
产地：德国
Rp1/2，3/4
Rp3/4，1，1-1/4
Rp1，1-1/4，1-1/2，2
Rp1，1-1/4，1-1/2，2
MB-...S50/S52 Pa:4mbar 至 50mbar
MB-D（LE）...B01系列单级燃气多功能组合调节器
产品说明：
MB-D（LE）...B01系列单级燃气多功能组合调节器
产品说明
型号解析
DUNGS燃气多功能组合调节器由过滤器，调节器，阀门和压力监控器紧密组合而成。通过组合式系统可实现不同结构形式
型号表
型号
DN/Rp
开启时间S
MBD405B01
Rp1/2
<1
MBD407B01
Rp1/2
<1
MBDLE405B01
Rp3/4
20
MBDLE407B01
Rp3/4
20
MBD410B01
Rp1
<1
MBD412B01
Rp1
<1
MBDLE410B01
Rp1-1/4
20
MBDLE412B01
Rp1-1/4
20
MBD415B01
Rp1-2
<1
MBDLE415B01
Rp1-2
20
MBD420B01
Rp1-2
<1
MBDLE420B01
Rp1-2
20
MB-
XX
XXX
XX
B
0X
S
X
X
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
V1和V2的控制
0：同时
2：分别
.
.
输入压力
2：4-20mbar
5：20-50mbar
.
.
S：系列
.
.
燃气流程图
1：两个阀门用于主燃气+调节器
2：两个阀门用于主燃气
7：两个阀门用于主燃气一个阀门与V1一起作为V2+内部调节器的支路
.
.
结构式样（产品年代）
.
.
结构尺寸，额定宽度
403：DN10，V2：单座阀门
405：DN15，V2：单座阀门
407：DN20，V2：双座阀门
410：DN25，V2：单座阀门
412：DN32，V2：双座阀门
415：DN40，V2：双座阀门
420：DN50，V2：双座阀门
.
.
开启性能+主节流器
没有：MB或MB-ZR
D：主节流器
LE：可调节开启性能
DLE：D+LE的组合
.
.
没有：一级
ZR：二级，带有第一级部分量调节
.
.
多功能组合
.
技术参数
额定内径
MB-...405/407B01
MB-...410/412B01
MB-D...415B01
MB-D...420B01
最大工作压力
至360mbar
输出压力范围
MB-...S20/S22 Pa:4mbar 至 20mbar
压力等级
PN 1
介质
1，2，3气体系列的燃气及其他中性气态介质
环境温度
-15oC到+70oC（在液化气设备中使用时，MB-D...不得在低于0oC下运行。只适用于气态液化气。液态碳化氢损坏密封材料）
过滤
0.8mm网眼的筛分器，无序纤维过滤器，精密过滤器，两层过滤芯可不必拆开设备。
压力监控器
可安装符合DIN EN 1854要求的型号GWA5，GWA2，NBA2，UEBA2。
压力调节单元
压力调节器经输入压力平衡，在切断时通过阀门V1可达较紧密的闭合，符合DIN EN 88 A 级。额定值弹簧固定装置（不能进行弹簧更换）。不必设置通过顶部的排气管道。具有内置脉冲分支头
电磁阀V1
阀门符合DIN EN 161 A 级2类要求，快速开启，快速关闭。
电磁阀V2
阀门符合DIN EN 161 A 级2类要求
MB
快关
快开
无主节流器
MB-D
快关
快开
有主节流器
MB-DLE
慢关
慢开
有主节流器
MB-LE
慢关
慢开
无主节流器
测试及点火燃气接头
G1/8，符合DIN ISO 228
燃烧器压力监控PBr
接于阀门V2之后，压力监控器A2可装于侧面的转接器上。
电压/频率
交流电50-60Hz，220-230V，-15%+10%，优选电压，交流240V，交流110-120V，直流48V，直流24-28V
电气连接
对阀门和压力监控器使用符合DIN EN 175 301-803
启动时间
100%ED
接触燃气部分的材料
外壳
压铸铝
隔膜，密封件
NBR基材料，硅橡胶
电磁传动装置
钢材，黄铜，铝
安装位置
垂直，磁体竖直向上或平置，磁体呈水平状态，也可取两种之间的位置。
终端触点
终端触点K01/1可安装于阀门V2上，（经DIN检测）
