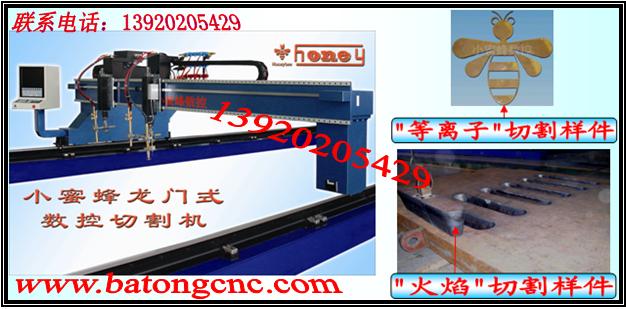

供应大连“小蜜蜂”牌龙门式数控切割机
【“小蜜蜂”牌龙门式数控切割机设备介绍】：
一、机械系统：
1)  横梁：采用方管对焊结构，重量轻、刚性好，防变形。所有焊接件均去应力处理，有效的防止了结构变形。
2)  横、纵向导轨：纵向导轨采用50Kg级高强度重轨制作，顶面和两侧面都经磨床精密加工而成。纵向导轨为台湾直线导轨。整机运行平稳，调速范围宽(0~12m/min)，自动加减速，控制平稳，切割质量高。
3)  升降体：采用铝合金结构体，升降导向采用进口直线导轨，升降提升为滚珠丝杠。
4)  配套件：
□纵向驱动电机                    日本交流伺服电机
□纵向台车减速机                德国精密减速机
□横向驱动电机                    日本交流伺服电机
□横向主动小车减速机        德国精密减速机
5)  气路部份：
□割枪                                美国捷锐MCT325
□电磁阀                            奉化DC24
□横向集线方式                数控割炬采用工程塑料拖链集线
□纵向集线方式                采用吊挂滑线方式集线

【产品描述】：
HONEYBEE(小蜜蜂)龙门式数控切割机主要技术参数
1)  轨        距：4000mm，最大切割3100mm(可制造3~10m各种规格)
2)  轨        长：12000mm，最大切割10000mm  (可按用户要求定制加长)
3)  割炬数量：数控火焰割炬2把。
4)  切割厚度：火焰切割6mm~200mm；等离子切割厚度视所选电源大小而定。
5)  切割气体：氧气+乙炔或丙烷
6)  走行速度：0~10m/min
7)  调速范围：火焰切割6~6000mm/min(毫米/分钟)
8)  调        高：电动调高，可选配电容式或弧压式自动调高。
9)  喷粉划线：选配功能。
10)表面光洁度：Ra25
11)尺寸精度：1000mm为±0.3mm
12)传动方式：纵向台车及横向主动小车以齿轮条传动；从动小车以钢带方式传动。
13)管路传送方式：横向工程塑料拖链,纵向悬挂滑车。
14)伺服系统：日本交流数字式伺服系统
15)数控系统：小蜜蜂HB2005CNC控制系统

        设备整机精度符合JB/T5102-99标准，切割尺寸精度和切割质量达到JB/T10045.3-99标准，国家标准规定的A级和1级。


【常用数控切割机型号规格表】：

轨距(米)    3.5    4    5    5.5    6    8    10
轨长(米)    12    12    14    14    14    16    16
    每根轨道长度为1米，机床轨长可根据用户要求
加长或缩短
火焰割炬    标准配置为1割炬，可根据用户要求增减割炬数
驱动方式    单边驱动    双边驱动
调速范围    0~6000mm/min    0~12000mm/min
可选功能    干式/水下等离子切割    喷粉划线    背负直条等

【突出特点】：
1)  整机钢结构设计合理，刚性好和重量轻。驱动系统选用世界顶级产品---进口日本全数字交流伺服电机和德国高精密行星减速机，使整机运行平稳，速度变速范围宽(0~10m/min)，加速时间短
(0~1.2m/min)，速度直接提速(无加速过程)。
2)  数控控制系统采用美国海宝控制系统，配合PLC作输入输出控制，使该电气系统具有优良稳定性和超强抗干扰。
3)  升降体采用铝合金结构体，升降导向采用进口直线导轨，升降提升为滚珠丝杠。
4)  简单易用的自动编程系统，是吸收国内外优秀编程、套料系统优点的基础上，并结合我国热切割行业的实际情况，以AutoCAD为平台而开发出来的，使数控编程不再复杂，轻而易举。

【自动编程软件】：
FastCAM自动编程系统(专家版):
1)  澳大利亚FastCAM®公司的FastCAM®数控切割软件，集成了CAD绘图、自动编程、切割模拟和成本计算等功能，可生成优化的NC控制码，具有公/英制输入输出。
2)  FastPLOT®模块提供了校验，编辑检索零件编程代码的功能。
3)  FastPATH®自动智能切割处理模块，包括与CAD的DXF/IGES文件的接口可使由CAD的DXF文件自动转换成NC码，节省了大量用人工定义路径的时间。

【适用范围】：
      “小蜜蜂”龙门式数控切割机广泛应用于汽车、造船、工程机械、石化设备、轻工机械、航空航天、压力容器以及装饰、大型标牌制造等各行各业，适合碳钢(火焰切割)、不锈钢以及铜、铝(等离子切割)  等金属板材切割和下料作业。该设备是替代手持式火焰切割设备  、手持式等离子切割装置、仿形切割机以及半自动切割小车的理想的升级换代产品。
