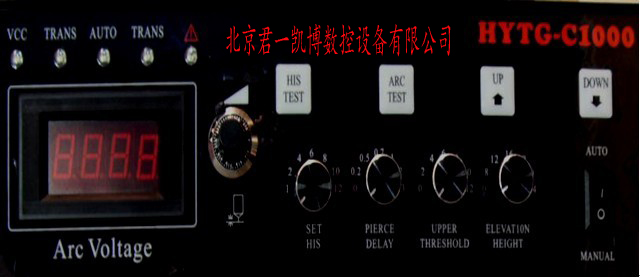

HYTG-C1000弧压调高控制器
1.1、产品型号：
HYTG-C1000
1.2、适用范围：
在一定电压范围内具有恒流特性的等离子切割机的割炬高度控制，适用于绝大多数的进口或国产机型。
1.3、工作原理：
HYTG-C1000等离子弧压高度控制器的原理就是利用等离子电源的基本恒流的特性，通过检测等离子弧电压的变化来检测等离子切割过程的割炬高度变化，实现对切割割炬的高度控制。
1.4、基本功能：
A、 自动初始定位：
保护帽检测方式和开关定位检测方式，开关定位用NPN型接近开关（常开型/2mm）来实现。
B、 割炬防撞：
任何状态割炬碰到钢板后 ，检测电路动作时，将使割炬提升到初始定位高度。
C、 自动高度控制。
D、 给定弧压与实际弧压显示监控功能：
在起弧前显示给定弧压，在起弧后经过穿孔延时后显示实际弧压。
E、 开机与断弧提升功能：在开机和断弧后，控制器会自动使割炬向上动作2秒钟，这一点请用户在调试时注意，以免损坏限位开关和切割小车。
F、 弧压使能输出：通过设置面板上的SET-PIERE电位器，延时输出该信号，该信号是通过检测是否有弧压来实现的，输出的信号是开关量。
G、 手动操作功能：可在操作面板上实现自动、手动上升、下降、初始定位测试、起弧测试等功能
H、 自动操作：切割程序发出起弧信号后，弧压调高自动完成初始定位—起弧—弧压使能信号。数控接收到弧压使能号后控制机床开始切割。
I、 弧长检测范围：通过检测输入电压高低范围控制等离子反应灵敏度，实现自动控制
J、 穿孔高度：为了保护喷嘴帽，提升高度(选配)。
1.5、弧压检测方式：隔离分压检测,分压比为100:1。
技术参数
? 工作电压：AC24V+5%，50Hz/60Hz
? 输出电流：1A-4A, 最大6A。
? 输出功率：100W,
? 工作温度：调高器-10∽60℃
? 初始定位方式:开关式初始定位
保护帽接触式初始定位
? 运行传输方式:检测弧压使能或穿孔完成输出或等离子反馈输入
? 分压比:100:1
? 精度：±1V∽±3V
? 外形尺寸：长X宽X高：320mmX260mmX90mm
? 割炬提升速度：2米－3米/分（超过该速度需请同供应商联系）
? 设定弧压范围：60V∽250V
