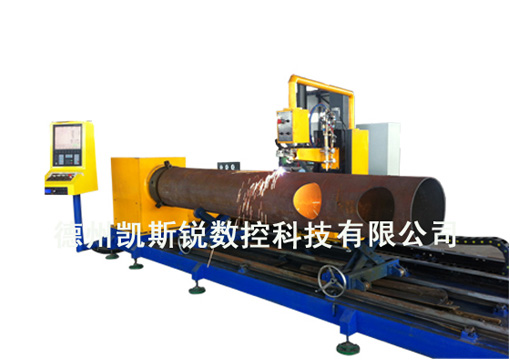

凯斯锐数控相贯线管子数控切割机大全
品牌：
凯斯锐
型号：
KR-XY
凯斯锐数控管子相贯线切割机采用数字化控制，设备控制轴数有二至六轴等不同机型，每种机型在切割加工时实现控制轴联动，具有切割各种相贯线、相贯孔功能；角度破口、变角破口切割功能；管子不圆度和偏心补偿功能。
特点及用途：
具体参数
数控相贯线切割机相关参数
型号
便携式相贯线切割机 KR-XB型号
三轴圆管相贯线切割机 KR-XY3型号
六轴圆管相贯线切割机 KR-XY6型号
切割管径
标配60-600 （根据客户需要选配）
切割管长
标配6M（根据客户需要选配）
驱动方式
步进/伺服驱动
切割厚度
火焰切割：6-60毫米 等离子切割：根据选定等离子电源而定
割炬数量
火焰/等离子或等离子火焰两用
运动速度
20-6000毫米/分钟
切割速度
根据加工材质不同请咨询官方客服
输入功率
AC380V/50HZ三相
选型范围
适用于：各种管类（50~1200毫米）的加工，如：钢结构、换热设备、石油管道和各种管类加工的行业等
备注
更多机型及优惠请联系官方客服18654933152 白女士
数控管道相贯线切割机是对钢管和端部结合处相贯线作自动计算和切割的设备。该机器广泛应用于建筑、化工、石油、机械、冶金等行业的管道钢结构切割加工。这些行业中有大量的管道结合相贯线、相贯线端头还有弯头此类加工传统上大多采用制作样板、划线、人工放样、手工切割、人工打磨等落后又繁复的方法来进行。
公司网址：http://www.sdhg168.com
联系电话18654933152
客服电话 白女士
欢迎关注德州凯斯锐数控科技有限公司，专业生产数控切割机、管板一体机、管子相贯线切割机、数控方管异形管切割机、H型钢全能自动生产线，可按客户要求定做
销售电话：18654933152
销售QQ 3264826927
1、相贯线切割机的基本知识
CNC KSR系列相贯线切割机是一种利用数字控制，对钢管与有色金属管子的结合处相贯线孔、相贯线端部、弯头（虾米节）进行自动计算和切割的设备。数控相贯线切割机适用于各种管材上切割圆柱正交、斜交、偏心交等相惯线孔、方孔、椭圆孔，并能在管子端部切割与之相交的相贯线。
这种类型的设备广泛应用于金属结构件生产，电力设备、锅炉业、石油、化工、造船、机械工程等行业的管道结构件的切割加工，此类加工以往大多采用制作样板、划线、人工放样、手工切割、人工打磨等落后繁复操作工艺。绘图软件不是CAD，是solidworks
轴和联动：轴就是系统可以控制动作的机械关节；联动就是轴同时动作。
如：三轴两联动：一个机械上有三个系统可以控制动作的关节，工作的时候两个动作关节可以同时运行。
2、专用数控相贯线切割机功能：
1、能在主管上切割多个不同方向、不同直径的圆柱相贯线孔，满足支管轴线与主管轴线偏心和非偏心的垂直相交的条件。
2、能在支管端部切割圆柱相贯线端头，满足支管轴线与主管轴线偏心和非偏心的垂直相交、倾斜相交的条件。
3、能在圆管端部切割斜截端面。
4、能在圆管上切割焊接弯头，“虾米节”两端斜截断面。
5、能切割与环形主管相交的支管相贯线端头。
6、能切割变角度坡口面。
7、能在圆管上切割方孔、腰形孔。
8、能进行钢管截断。
数控相贯线切割机相关参数
型号
便携式相贯线切割机 KR-BX型号
三轴圆管相贯线切割机 KR-X 3型号
六轴圆管相贯线切割机 KR-X 6型号
切割管径
根据客户需要选配
切割管长
根据客户需要选配
驱动方式
步进/伺服驱动
切割厚度
火焰切割：6-60毫米 等离子切割：根据选定等离子电源而定
割炬数量
火焰/等离子或等离子火焰两用
运动速度
20-6000毫米/分钟
切割速度
根据加工材质不同请咨询官方客服
输入功率
AC380V/50HZ三相
选型范围
适用于：各种管类（50~1200毫米）的加工，如：钢结构、换热设备、石油管道和各种管类加工的行业等
备注
更多机型及优惠请联系官方客服18654933152 白女士
详细说明
1、数控相贯线切割机是一种对钢管与有色金属管子的结合处相贯线孔、相贯线端部、弯头（虾米节）进行自动计算和切割的设备。该机型广泛运用于建筑、化工、造船、机械工程、冶金、电力等行业的管道结构件的切割加工，此类加工以往大多采用制作样板、划线、人工放样、手工切割、人工打磨等落后繁复操作工艺。
2、KSR系列数控管子相贯线切割机能十分方便的切割此类工件，无需操作者计算、编程，只需输入管道相惯系统的管子半径，相交角度等参数，机器就能自动切割出管子的相贯线，相贯线孔以及焊接坡口。
数控相贯线切割机主要功能：
1、能在主管上切割多个不同方向、不同直径的圆柱相贯线孔，满足支管轴线与主管轴线偏心和非偏心的垂直相交的条件。
2、能在支管端部切割圆柱相贯线端头，满足支管轴线与主管轴线偏心和非偏心的垂直相交、倾斜相交的条件。
3、能在圆管端部切割斜截端面。
4、能在圆管上切割焊接弯头，“虾米节”两端斜截断面。
5、能切割与环形主管相交的支管相贯线端头。
6、能切割变角度坡口面。
7、能在圆管上切割方孔、腰形孔。
8、能进行钢管截断。
机器功率： 6kW(不含等离子)
KASRY系列数控管道相贯线切割机能十分方便的切割此类工件并且操作工人不需编程、只需输入相互配合的管子的直径、壁厚、相交角度等参数机器就能自动切割出管子的相贯线、相贯孔以及焊接坡口。 KASRY系列数控管道相贯线切割机采用圆柱坐标系列数控控制轴数为48轴控制方法为被切割管子转动割炬沿管子轴线的移动割炬左右、前后的摆动割炬升降运动等。多轴联动的机器可在主管上切割相贯线以及变角度焊接坡口也可在支管上切割相贯孔及焊接坡口。
KASRY系列数控管道相贯线切割机的数控控制界面以图形与数据结合操作十分简单工件装夹后定位、割炬移动、工件转动等由控制箱点动进行将主管和支管的直径、壁厚、相交角度、切割速度等参数输入电脑。然后进行切割均由电脑控制箱进行自动完成。软件中设计了合理的切割引入引出线使切割面的质量得到保证每次切割后的参数可保存为文件供以后相同工件使用。
凯斯锐数控科技致力于石油管切割机,网架钢结构相贯线切割机，石油筛管切割机等各种管材切割焊接领域。产品有:数控相贯线切割机,便携式相贯线切割机,圆管切割机,圆管坡口切割机，方管切割机,异型管切割机，自动化灯塔生产线，工业机器人集成等自动化焊接设备，
