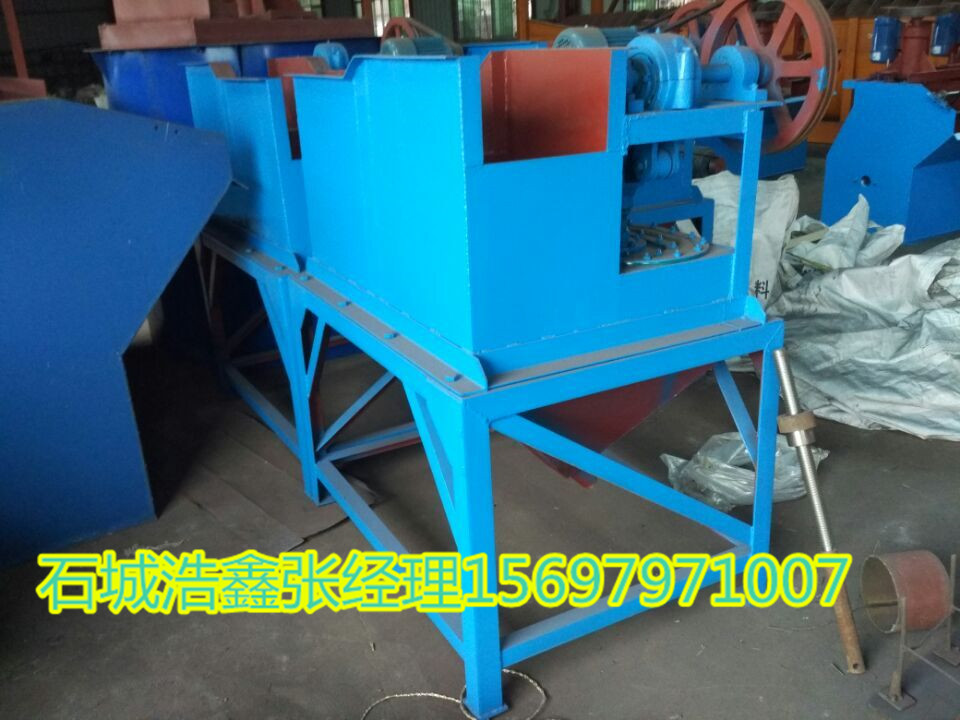

产品名称：锯齿波跳汰机
跳汰机产品概况：
锯齿波跳汰机是现代重选设备之一，由于其处理能力大，选别粒度范围广，操作维护简单，作为粗选或精选被广泛用于选别 砂金、锡、钛、赤铁、铁矿、煤等矿物，特别是在锰矿、重晶石选矿领域中得到了广泛应用。
传统的跳汰机多为圆周偏心驱动，其跳汰脉动曲线多为正弦波形，由于隔膜运动产生的上升、下降水流速度和作用时间基本相同，因此，不利于跳汰床层松散及矿粒按比重分层，从而影响了设备的选别比和回收率。
锯齿波跳汰机是根据跳汰床层理论分层规律，在传统跳汰机基础上进行研制和改进的一种节能重选设备，其跳汰脉动曲线呈锯齿形，使上升水流快于下降水流：上升时间短、下降时间长；克服了正弦波，脉动曲线跳汰机产生的上升、下降水流和作用时间相同的缺陷，增强了床层的松散度，缓解了吸入作用，使矿物中的重矿粒得到充分沉降，大大提高了设备的选别比能力和回收率。其与正弦波跳汰机对比分别提高：Sn 3.01%、W 5.5%、Pb 1.63%、Zn 2.04%；耗水量减少30%-40%，占地面积减少1/3，且冲程可调整，由于采用电磁调整电机进行拖动使冲次可无级调节。其性能达到国内先进水平，是目前较理想的节能重选设备之一。
锯齿波跳汰机结构如图所示：
5-凸轮箱部分； 6-补给水管法兰； 7-筛网； 8-给矿槽
（2）型式：锯齿波跳汰机按补给水管法兰的安装位置分左、右式两种。站在给矿槽端，向排矿口看，补给水管在左边为左式，反之为右式。
（3）型号：锯齿波跳汰机型号以锯齿波跳汰机、选矿室面积、室数代号等组成，其型号说明如下：
用于选别金、锡、钛、钨、赤铁、铁矿、 铬铁矿、重晶石、砂金矿、煤等矿物，特别是在锰矿选矿领域中得到了广泛应用。
项目
参数
型号
跳汰室
隔膜
给矿粒度mm
筛下补给水量m3/
吨矿
补给水压力
Mpa
处理量
t/h
电机
功率
kw
外形尺寸mm
重量
kg
备注
形状
面积m2
冲程mm
冲次
次/min
JT0.57-1
梯形
0.57
（M12凸轮）8.5—12
（M17凸轮）10—17
（M21凸轮）12—21
80-180
<6
1-2
≥0.05
1.5-3
1.5
1550×780×1530
610
JT1-1
梯形
1.04
<10
2-3
2.5-5
2.2
2270×1110×1890
900
JT2-2
矩形
2.28
<10
2-4
5-10
3
3225×1550×2050
1640
JT3-1
梯形
3
12－30可调
50-125
<10
3-6
≥0.05
7.5-15
5.5
2745×2000×3030
3085
JT4-2
矩形
4
25－57五种凸轮可调
<25
4-8
8-20
7.5
4240×1990×2750
3098
大颗粒
跳汰机
JT4-2A
矩形
4
25－57五种凸轮可调
<25
4-8
8-20
4×2
4240×1990×2750
3500
大颗粒
跳汰机
双传动
JT5-2
梯形
4.86
12-30可调
<10
3-6
12-25
7.5
3600×2000×2600
4500
尊敬的客户您好，本厂公告：
凡是在本店购买的产品，如无质量问题，是拒绝退换货的！拍下付款后，就是认可本条款！提货签收！
因为都是大型机械设备。本厂需要资金运转，所以签收后请及时确认付款，并给与好评是您对我们的支持！我们将一如既往的做最好的服务！
有意咨询浩鑫客服15697971007
跳汰机产品结构及材质：
1-选矿槽体部分； 2-橡胶隔膜部分； 3-锥斗部分； 4-电磁调速电机部分；
跳汰机产品应用范围：
跳汰机产品规格及技术参数：
