跳汰机产品名称：隔膜式跳汰机
跳汰机产品概况：
双斗隔膜跳汰机分为左式机和右式跳汰面两种型式。 本跳汰机是固定筛子。适用于选别金属矿石，例如含钨、含金的砂矿，精选锡矿等，既可用于选细粒物料，也可用于选粗的物料，最大给矿粒度为6-8mm，但在选别砂矿的个别情况下，最大粒度为12mm。
跳汰机产品结构及材质：
7-跳汰室；8-隔膜室； 9-跳汰室； 10-机架； 11-排矿活栓
LTS300×450

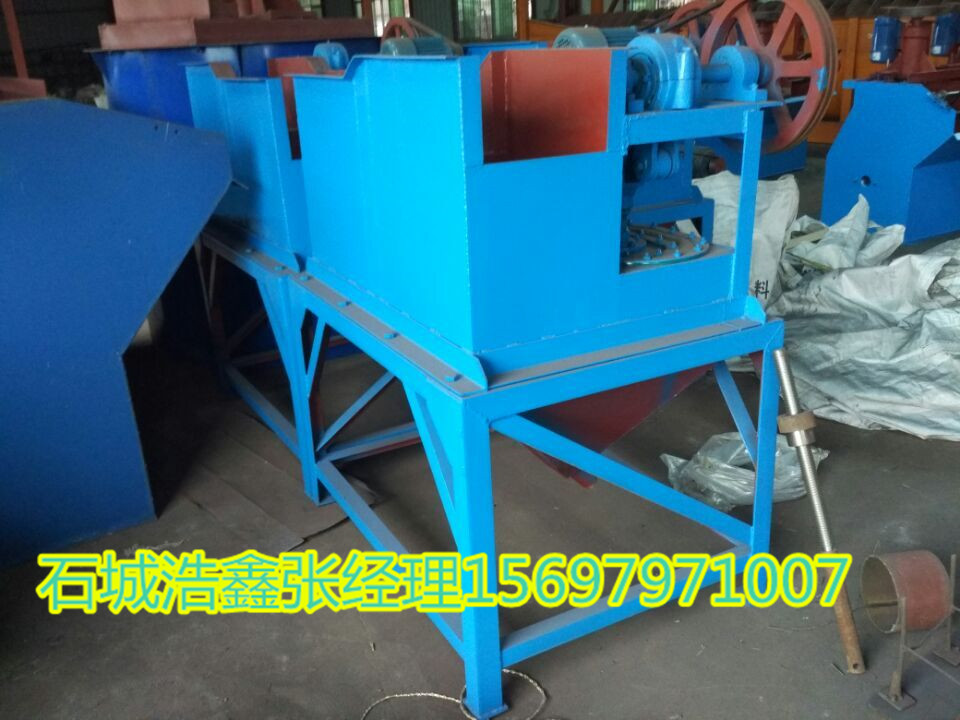

双斗隔膜跳汰机结构由：机身、传动装置、分水器、隔膜和活栓等主要部分组成，机体有两个大小的跳机斗，每个隔膜斗用不到底的隔板将其分成跳汰区和隔膜区两部分。跳汰过程是靠橡胶隔膜作上下往复运动所造成介质(水)的鼓动来进行。电动机通过三角皮带带动大皮轮转动，使偏心轴上的连杆上下运动，与此连杆连接的摇臂也上下运动，摇臂上另有二连杆连接橡胶隔膜、从而使隔膜获得上下往复运动，进行跳汰。
根据被处理矿石的粒度，可以变更连杆的冲次和选取不同的冲程，以便获得最好的跳汰的效果。变更冲次的方法是更换小皮带轮，可有两种冲次：322次/分钟；420次/分钟。选取冲程方法为松开紧定螺钉和螺帽、拉出定位销、转动偏心调整套与偏心轴之间的相对位置，可有11种不同的冲程(0—
25.3mm).
由于工作筛的上面加了一个筛子，故跳汰机可用于处理粒度不均匀的物料。(注：此筛根据订货要求可不供给)入选原矿被送入跳汰室后，由于隔膜的鼓动作用，矿粒在介质中被按比重分层；细而重的矿粒通过人工床颗粒的间隙和筛孔，沉集在跳汰斗的储矿中、上层粗而轻的矿粒(矿物)被介质流冲向筛子末端的排矿，由于后跳汰室比前跳汰室的位置低50mm，故轻矿粒经过前室尾板溢出而进入后室，再次受到跳汰。根据需要可调节尾板位置的高低，以控制排矿量的大小。
储放斗中的精矿定期由排矿管排出。
跳汰机产品应用范围：
用于选别金、锡、钨、钛、赤铁、铁矿、煤等矿物，特别是在锰矿选矿领域中得到了广泛应用。
跳汰机产品规格及技术参数：
跳汰机名称规格
室数
筛室
面积
(米2)
给矿
粒度
(毫米)
生产能力
(吨/时)
冲程
(毫米)
冲次
(次/分)
补加
水量
(吨时)
水压
(公斤
/厘米2)
电动机
重量(kg)
型号
功率
KW
100×150
隔膜跳汰机
1
0.015
-3
0.018-0.6
-
420
-
1-1.5
Y80L-4
0.55
130
300×450
双室隔膜跳汰机
2
0.27
-12
3-6
0-26
322
2-4
1-1.5
Y90S-4
1.1
745
1000×1000下动型圆锥跳汰机
2
2
1-5
10-25
0-26
200-350
60-80
0.6-2
Y100L-6
1.5
1700
370×360下动式圆锥隔膜跳汰机
2
0.274
6
1-3
5-25
200-250
2-5
-
Y90S-4
1.1
240
工革梯形侧动
隔膜式跳汰机
3
2.7
-3
12.5-37.5
13-21
170-230
60-90
2
Y90S-4
1.1
2000
670×920
跳汰机
2
1.44
4-8
7-10
18-24
240-300
-
-
-
-
-
使用注意事项：
1、启动前应检查各部件的螺钉是否拧紧，活栓、斗体不能漏水。
2、各压注油咀处要注意经常加注润滑油脂。
3、先经空车运转正常后，才允许负荷运转。
4、橡胶隔膜处和三角皮带不许有油物沾污。
尊敬的客户您好，本厂公告：
凡是在本店购买的产品，如无质量问题，是拒绝退换货的！拍下付款后，就是认可本条款！提货签收！
因为都是大型机械设备。本厂需要资金运转，所以签收后请及时确认付款，并给与好评是您对我们的支持！我们将一如既往的做最好的服务！ 详情咨询15697971007
双斗跳汰机_隔膜式跳汰机_重选设备跳汰机_跳汰机
1-电动机； 2-传动部分； 3-分水器； 4-摇臂； 5-连杆； 6-胶隔膜；
