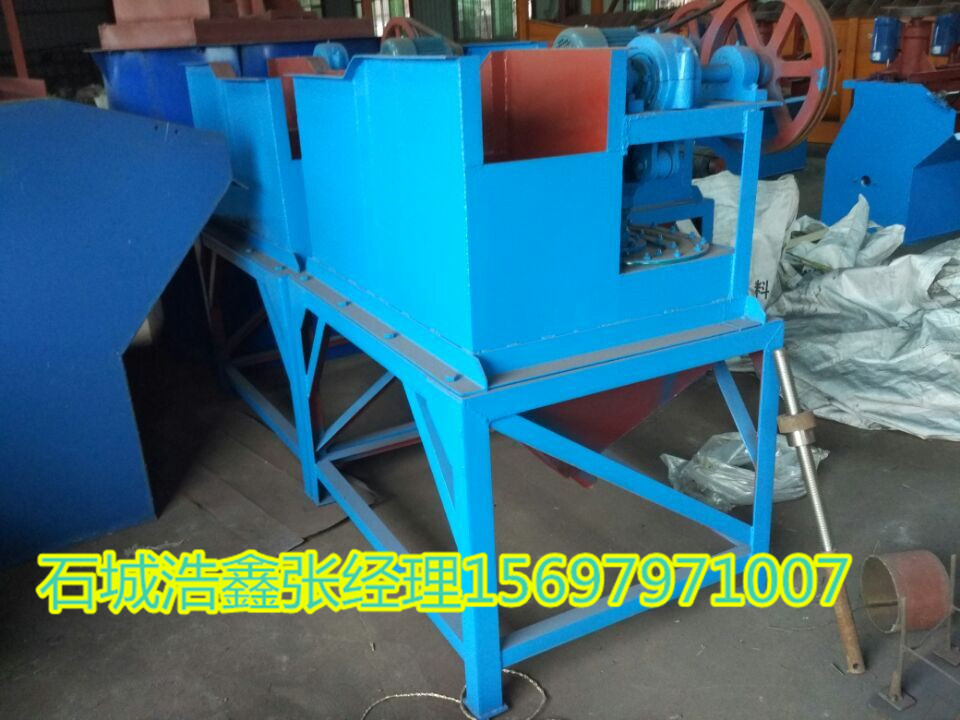

锯齿波跳汰机是现代重选设备之一，由于其处理能力大，选别粒度范围广，操作维护简单，作为粗选或精选被广泛用于选别 砂金、锡、钛、赤铁、铁矿、煤等矿物，特别是在锰矿、重晶石选矿领域中得到了广泛应用。 传统的跳汰机多为圆周偏心驱动，其跳汰脉动曲线多为正弦波形，由于隔膜运动产生的上升、下降水流速度和作用时间基本相同，因此，不利于跳汰床层松散及矿粒按比重分层，从而影响了设备的选别比和回收率。 锯齿波跳汰机是根据跳汰床层理论分层规律，在传统跳汰机基础上进行研制和改进的一种节能重选设备，其跳汰脉动曲线呈锯齿形，使上升水流快于下降水流：上升时间短、下降时间长；克服了正弦波，脉动曲线跳汰机产生的上升、下降水流和作用时间相同的缺陷，增强了床层的松散度，缓解了吸入作用，使矿物中的重矿粒得到充分沉降，大大提高了设备的选别比能力和回收率。其与正弦波跳汰机对比分别提高：Sn 3.01%、W 5.5%、Pb 1.63%、Zn 2.04%；耗水量减少30%-40%，占地面积减少1/3，且冲程可调整，由于采用电磁调整电机进行拖动使冲次可无级调节。其性能达到国内先进水平，是目前较理想的节能重选设备之一。 跳汰机产品结构及材质： 锯齿波跳汰机结构如图所示： 锯齿波跳汰机|锯齿跳汰机_跳汰机厂家 1-选矿槽体部分； 2-橡胶隔膜部分； 3-锥斗部分； 4-电磁调速电机部分； 5-凸轮箱部分； 6-补给水管法兰； 7-筛网； 8-给矿槽 （2）型式：锯齿波跳汰机按补给水管法兰的安装位置分左、右式两种。站在给矿槽端，向排矿口看，补给水管在左边为左式，反之为右式。 （3）型号：锯齿波跳汰机型号以锯齿波跳汰机、选矿室面积、室数代号等组成，其型号说明如下： 锯齿波跳汰机|锯齿跳汰机_跳汰机厂家 跳汰机产品应用范围： 用于选别金、锡、钛、钨、赤铁、铁矿、 铬铁矿、重晶石、砂金矿、煤等矿物，特别是在锰矿选矿领域中得到了广泛应用。 锯齿波跳汰机|锯齿跳汰机_跳汰机厂家 锯齿波跳汰机|锯齿跳汰机_跳汰机厂家 跳汰机产品规格及技术参数： 项目 参数 型号 跳汰室 隔膜 给矿粒度mm 筛下补给水量m3/ 吨矿 补给水压力 Mpa 处理量 t/h 电机 功率 kw 外形尺寸mm 重量 kg 备注 形状 面积m2 冲程mm 冲次 次/min JT0.57-1 梯形 0.57 （M12凸轮）8.5—12 （M17凸轮）10—17 （M21凸轮）12—21 80-180 <6 1-2 ≥0.05 1.5-3 1.5 1550×780×1530 610 JT1-1 梯形 1.04 <10 2-3 2.5-5 2.2 2270×1110×1890 900 JT2-2 矩形 2.28 <10 2-4 5-10 3 3225×1550×2050 1640 JT3-1 梯形 3 12－30可调 50-125 <10 3-6 ≥0.05 7.5-15 5.5 2745×2000×3030 3085 JT4-2 矩形 4 25－57五种凸轮可调 <25 4-8 8-20 7.5 4240×1990×2750 3098 大颗粒 跳汰机 JT4-2A 矩形 4 25－57五种凸轮可调 <25 4-8 8-20 4×2 4240×1990×2750 3500 大颗粒 跳汰机 双传动 JT5-2 梯形 4.86 12-30可调 <10 3-6 12-25 7.5 3600×2000×2600 4500
