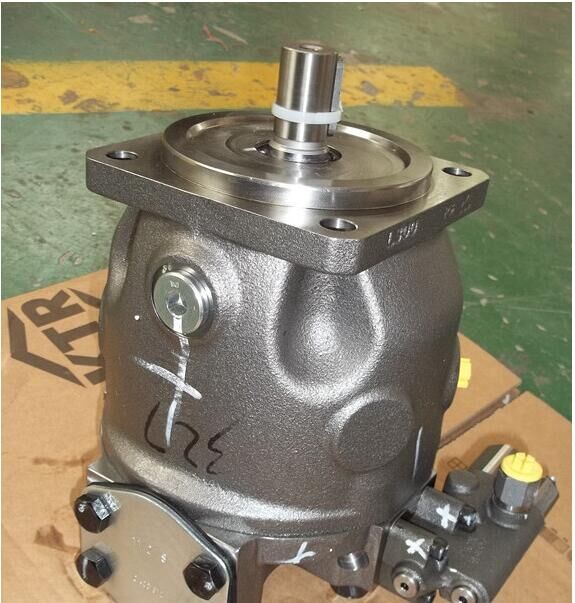

A10VSO45DFR1/31R-PPA12N00柱塞泵
在调试和工作时，必须向A10VSO柱塞泵壳体内填充流体，并且排除泵壳体内的气体。在长时间停用后也应遵守上述注意事项，因为系统可能会通过液压管路自动排空流体。
在安装位置为"轴端朝上或朝下"时，此注意事项尤为重要：确保泵壳体已经完全充满流体，以防轴承和轴密封件干运行和过热。
用管连接最高的壳体泄油口，所使用的管应为轻型壁厚，且规格为与油口规格相应的最大规格。为达到最低噪音等级，所有连接（吸油，压力，先导和排放口）必须通过柔性配件与油箱相连，并避免在容器上方安装。
如果是排放口压力不同的组合泵，则每个泵应有单独的排放管路。
在所有工作条件下，入口和排放口管路必须进入容器，并低于最低油位（ht 最低 = 200 mm）。允许的吸油高度 h 由总吸油压力损失决定，但是绝不能超过hS 最高= 800 mm。在任何静态或动态条件下，油口S 处的最大入口压力都不能低于最小值p绝对最小= 0.8 bar。
安装位置清参见下面的例1 到例15。建议位置：1 和3。如需了解安装位置的详细信息，请向我们咨询。
安装在容器之下（标准）这是泵安装于最低油位以下时必须采用的位置。泵可以安装在容器旁或容器下方。
L/L1 = 壳体泄油口，F = 空气排放或注入口，S = 进油口，SB = 挡板，ht 最低= 允许的最低浸没深度，hS 最高= 允许的最高吸油高度以上，为博世力士乐官方办事处整理资料，版权归本公司所有，转载必究。
功率阀相当于一个压力无级可调的(比例)溢流阀,它可无级地改变着进入流量调节器弹簧腔的压力PH.压力的无级可调是通过泵斜盘改变功率阀调压弹簧的压缩量X来实现的(泵斜盘带动拨杆改变功率阀套的位置,进而改变功率阀调压弹簧的压缩量X), 压缩量X与泵斜盘倾角β成反比. 在泵进入恒功率控制期间,流量调节器控制阀芯的位置也有3个. 压力PH作用在控制阀芯的右端，以形成一个对抗反力,与作用在控制阀芯左端的泵出口压力PP相平衡,使控制阀芯保持在中位(平衡位置),在此状态下,泵的斜盘倾角不变.
功率阀所决定的压力PH与泵压力PP应该是同比例变化(升降)的.并且PH的变化要比PP的变化滞后一点时间. 当泵压升高时,PP先将控制阀芯向右推离中位(平衡被破坏),并进入泵变量缸的无杆腔使泵的斜盘倾角β变小(流量减小), 随着倾角β的变小,功率阀调压弹簧的压缩量X则变大,阀的开启压力PH随之升高,升高了的PH又将控制阀芯推回中位恢复平衡状态
如此循环下去。【SXQHFDYY】
湖北恒帆达液压设备有限公司
力士乐A10VSO系列轴向柱塞变量泵安装说明
安装在容器之上安装于容器之上是指泵安装在最低油位以上。只有在单个箱体的排放管路中可以使用单向阀，并且在使用之前必须向我们咨询。
