全自动数控840压瓦机兴和机械具有8年实心轴压瓦机生产经验
24-210-840型压瓦机技术参数
联系人：张冬爱
手机：18631756275
QQ：1985050062

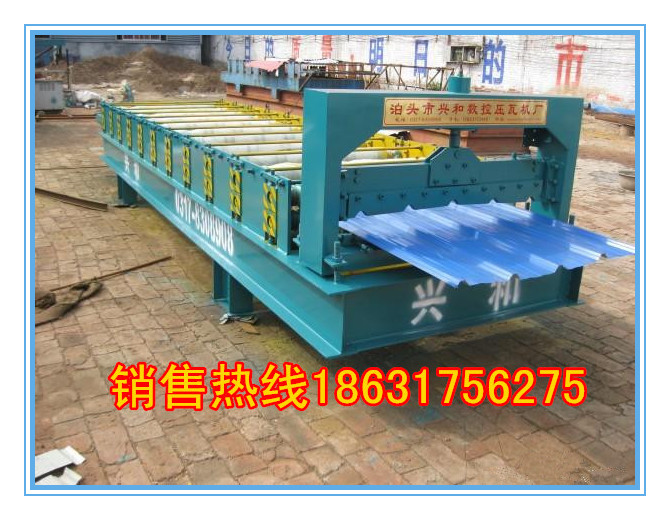

24-210-840型压瓦机
840型彩钢设备板型图
压型钢板型号
24-210-840
用途
有效覆盖宽度(mm)
840
展开宽度(mm)
1000
屋面板、墙面板
波高(mm)
24
板厚(mm)
0.3-0.8
长×宽×高 6400mm×1300mm×950mm
成型轴：直径70mm 45#调质
成型轮：材料45#锻打 镀硬铬
传动方式：链轮、链条
电机：3KW
成型排数：11排
全自动电脑定长切断系统：
泵站电机：3KW四级
剪切模具：Gr12
成型速度：8-10m/min
压制厚度：0.2-0.7mm
压制宽度：1000m
24-210-840型压瓦机可根据生产需要生产各种不同外观的屋面板，且成品率高。
压瓦机生产中严禁超过最小闭合高度进行工作，即上滑动箱底面至工作各面最小距离290㎜要求上下模具合模后的高度加上，上下垫板厚底加上瓦坯厚度，不允许超过290㎜，制造模具时应按此要求进行设计，以免发生机床事故。经常注意观察，滑动箱体及两侧机体内润滑油的高度。压瓦机主要由左、右机体、底部连杆、顶部机箱盖、滑动座、六方转轮、皮带轮、齿轮机构、槽轮机构、凸轮机构、润滑泵、油路系统、电控部分等组成。设备应经常擦拭，保持清洁，不许有泥污积水。
该机上模冲压工序：由电动机经过皮带轮，带动输入轴，经小齿轮，大齿轮，带动上轴，通过一套凸轮机构带动装有上模的滑动座上下运动，实现压瓦。工作台的转位是由装于上轴端头的齿轮组，传动拨销齿轮，拨动装于六方转轮轴上的槽轮来实现分度定位，在上轴的两端各装有一个与装在同一轴上与压制凸轮共轭的回凸轮，通过定位杆与定位盘实现下模在工作位置的精确定位。
泊头市兴和机械有限公司
地址：河北省泊头市104国道付庄开发区
