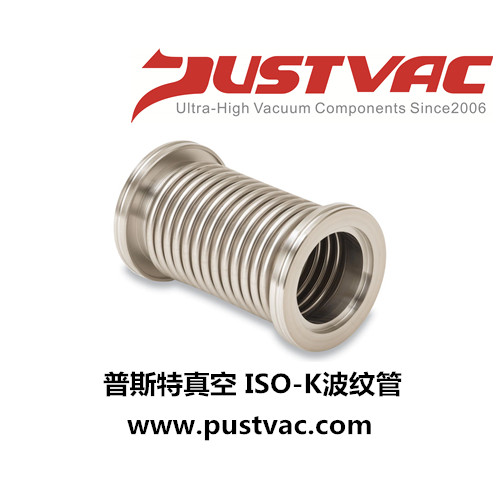

ISO-K波纹管
ISO-K波纹管
品牌：PUSTVAC
简单介绍：
波纹管可应用在超高真空系统中，可实现弯曲、伸缩和偏心作用
波纹管通常分为成型波纹管和焊接波纹管两种，用在超高真空系统中的波纹管材质，一般选用316L不锈钢。
成型波纹管制作，首先将不锈钢板材卷成筒状，接口处焊接。将圆筒插入波纹管模具中，通过液压完成成型波纹管的制作。
在超高真空系统中，连接高真空泵和前级泵的波纹管，多采用两端为KF（NW）法兰的成型波纹管。
成型波纹管的优点是制作简单、成本低。缺点是伸缩和柔韧性不足。弥补成型波纹管不足的是焊接波纹管。
焊接波纹管是将圆环状的不锈钢薄片，内径和外径交替焊接而成的薄壁褶皱软管。焊接方式为等离子焊，这种波纹管有极大的伸缩性，是超高真空系统的连接和各种运动导入器中不可缺少的部件。合理选择波纹管的自然长度，使用寿命可达数十万次以上。
PUSTVAC针对大多数行业应用，制造了各个系列完整的波纹管。可适用于多种安装连接场所，达到柔性连接作用。固定装置彼此之间的连接及过渡变得更加方便简单。
相关产品：真空ISO-K波纹管，标准壁厚、真空不锈钢ISO-K波纹管，标准壁厚，PUSTVAC真空ISO-K波纹管，标准壁厚、真空标准件、超高真空零部件、真空ISO-K波纹管，标准壁厚
详细介绍：
品牌：PUSTVAC
产品系列：ISO-K 波纹管
规格范围： ISO-63、ISO-80、ISO-100、ISO-150其他尺寸请联系
法兰材质：304不锈钢或316L不锈钢
密封材质：氟橡胶圈
紧固件: 螺栓、螺杆、螺母、弹垫、钢板螺母
真空范围：>1 .3E-6pa(氟橡胶圈)
温度范围：–20 ?C ~ 200 ?C (氟橡胶圈 )
产品优势：
①严格的材料选择
PUSTVAC选择最优质的宝钢材料加工，确保材质品质可靠。
②自动焊接
焊接可靠，焊纹均匀，
③波纹管公称管径、管壁厚、弯曲半径对照表
公称直径.in
管壁厚.in
弯曲半径.in
1.02
0.006
3
1.37
0.006
4
1.91
0.006
6
2.45
0.006
7.5
1.11
0.008
1.26
1.37
0.008
1.46
2.06
0.01
2.16
2.55
0.012
3.5
3.34
0.015
4.25
3.99
0.016
6
4.83
0.016
8.6
④焊接组件泄漏检测
PUSTVAC真空焊接组件均会通过氦质谱检漏仪检测漏率值≤1E-11 pa.m3/s。
⑤产品具有互换性特点
PUSTVAC品牌超高真空零部件采用公英制双标准，能与国内外仪器配套使用，产品拥有互换性特点。
相关产品：真空ISO-K波纹管，标准壁厚、真空不锈钢ISO-K波纹管，标准壁厚，PUSTVAC真空ISO-K波纹管，标准壁厚、真空标准件、超高真空零部件、真空ISO-K波纹管，标准壁厚
PUSTVAC普斯特真空是一家专业从事超高真空零部件设计制造企业，主要生产各种高真空和超高真空零部件。
