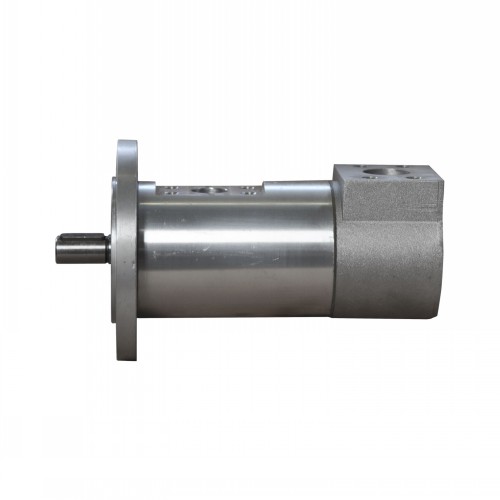

SETTIMA泵GR40-SMT16B-125LS2-RF2
国产化替代SETTIMA螺杆泵工作原理:

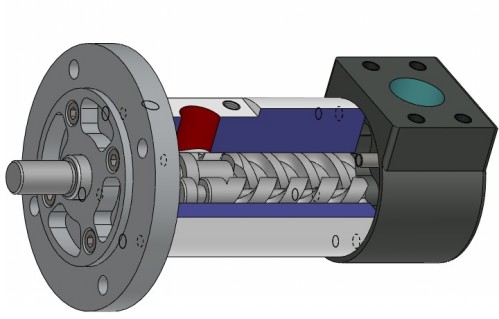

螺杆泵是利用螺杆的回转来吸排液体的。中间螺杆为主动螺杆，由原动机带动回转，两边的螺杆为从动螺杆，随主动螺杆作反向旋转。主、从动螺 杆的螺纹均为双头螺纹。
三螺杆泵是螺杆式式容积泵。在三螺矸泵中，由于主螺杆与从动螺杆上螺旋槽相互啮合及它们与衬套三孔内表面的配合，得以在泵的进口与出口之间形成数级动密封室，这些动密封室将不断把液体由泵进口轴向移动到泵出 口，并使所输送液体逐级升压。从而形成一个连续、平稳、轴向移动的压力液体。三螺杆泵所输送液体为不含固体颗粒，无腐蚀性油类及类似油的润滑性液体，粘度1.2~100oE(3.0~760cst)，高粘度液体亦可通过加温降粘后输送，其温度不超过150oC。
由于各螺杆的相互啮合以及螺杆与衬筒内壁的紧密配合，在泵的吸入口和排出口之间，就会被分隔成一个或多个密封空间。随着螺杆的转动和啮合，这些密封空间在泵的吸入端不断形成，将吸入室中的液体封入其中，并自吸入室沿螺杆轴向连续地推移至排出端，将封闭在 各空间中的液体不断排出，犹如一螺母在螺纹回转时被不断向前推进的情形那样，其中螺纹圈数看做液体，当螺钉旋转时螺纹在转动时就相当于液体在螺杆泵里面的情形，这就是螺杆泵的基本工作原理。
螺杆与壳体之间的密封面是一个空间曲面。在这个曲面上存在着诸如ab或de之类的非密封区，并且与螺杆的凹槽部分形成许多三角形的缺口abc、def。这些三角形 的缺口构成液体的通道，使主动螺杆凹槽A与从动螺杆上的凹槽B、C相连通。而凹槽B、C又沿着自己的螺线绕向背面， 并分别和背面的凹槽D、E相连通。由于在槽D、E与槽F(它属于另一头螺线)相衔接的密封面上，也存在着类似于正面的三角形缺口a’b’c’，所以D、F、E也将相通。这样，凹槽ABCDEA也就组成一个“∞” 形的密封空间(如采用单头螺纹，则凹槽将顺轴向盘饶螺杆，将吸排口贯通，无法形成密封)。不难想象，在这样的螺杆 上，将形成许多个独立的“∞”形密封空间，每一个密封空间所占有的轴向长度恰好等于累杆的导程t。因此，为了使螺杆能吸、排油口分隔开来，螺杆的螺纹段的长度至少要大于一个导程。
从上述工作原理可以看出，螺杆泵有以下优点：
1)压力和流量范围宽阔。压力约在3.4-340千克力/cm 2，流量可达18600cm3/分；
2)运送液体的种类和粘度范围宽广；
3)因为泵内的回转部件惯性力较低，故可使用很高的转速；
4)吸入性能好，具有自吸能力；
5)流量均匀连续，振动小，噪音低；
6)与其它回转泵相比，对进入的气体和污物不太敏感；
7)结构坚实，安装保养容易。

国产化替代SETTIMA螺杆泵（泵头对应型号）
GR20
GR20-SMT16B-8LS2-RF2
GR20-SMT16B-12LS2-RF2
GR20-SMT16B-15LS2-RF2
GR20-SMT16B-20LS2-RF2
GR25
GR25-SMT16B-25LS2-RF2
GR25-SMT16B-30LS2-RF2
GR32
GR32-SMT16B-35LS2-RF2
GR32-SMT16B-45LS2-RF2
GR32-SMT16B-55LS2-RF2
GR32-SMT16B-75LS2-RF2
GR40
GR40-SMT16B-100LS2-RF2
GR40-SMT16B-125LS2-RF2
GR40-SMT16B-150LS2-RF2
GR45
GR45-SMT16B-180LS2-RF2
GR45-SMT16B-210LS2-RF2
GR55
GR55-SMT16B-250LS2-RF2
GR55-SMT16B-300LS2-RF2
GR55-SMT16B-330LS2-RF2
GR55-SMT16B-380LS2-RF2
GR60
GR60-SMT16B-440LS2-RF2
GR60-SMT16B-500LS2-RF2
GR70
GR70-SMT16B-600LS2-RF2
GR70-SMT16B-660LS2-RF2
GR70-SMT16B-800LS2-RF2
GR80
GR80-SMT16B-1000LS2-RF2
GR80-SMT16B-1200LS2-RF2
GR90
GR90-SMT16B-1500LS2-RF2
GR90-SMT16B-1700LS2-RF2
GR90-SMT16B-2000LS2-RF2
GR90-SMT16B-2200LS2-RF2
GR110
GR110-SMT16B-2300LS2-RF2
GR110-SMT16B-2500LS2-RF2
GR110-SMT16B-2800LS2-RF2

GR110-SMT16B-3200LS2-RF2
