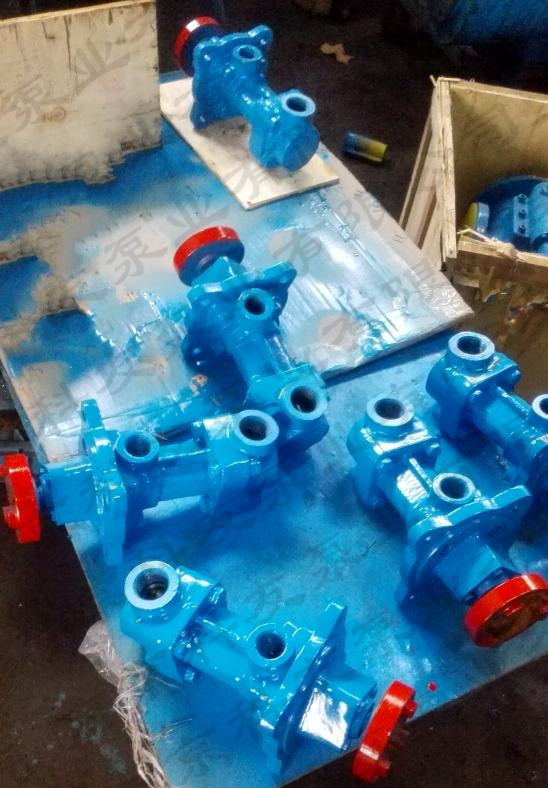

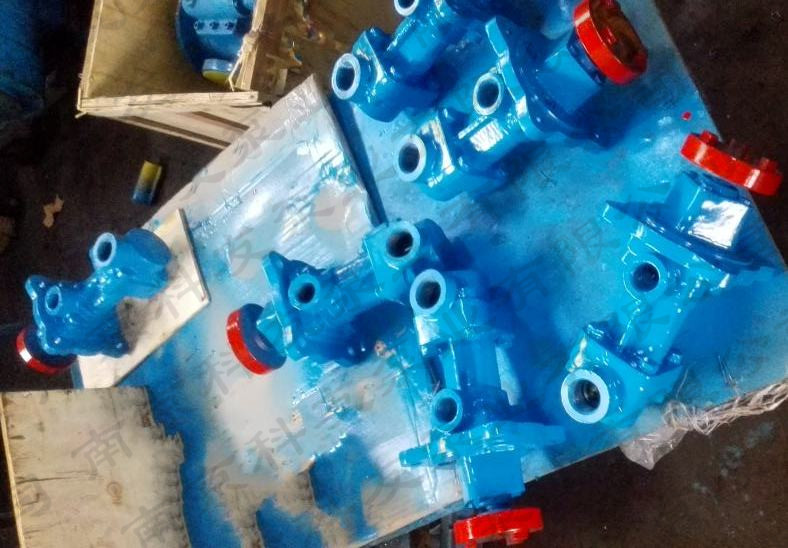

3GR25×4W2三螺杆泵3GR30×4W2宜昌电厂用润滑泵

3GR25×4W2三螺杆泵3GR30×4W2宜昌电厂用润滑泵

品牌：南京科友泵业

型号：3GR25×4W2   3GR25×4W21   3GR25×4W23

流量：33L/min=2.0M3/H

压力：1.0Mpa

转速：2900r/min

轴功率：1.1kw

电机功率：1.5KW

驱动方式：电机驱动

自吸高度：6 M

进出口径：25mm 20mm

泵头重量：9 KG

 3GR25×4W2 1450 r/min、3GR25×4W21 2900 r/min参数：
1、流量：0.8 - 0.6 m3/h
2、粘度：1 - 180 cst
3、压力：1.0 - 2.5 MPa
4、转速：1450 r/min
5、进出口径：25 / 20  mm
6、功率：0.75 - 1.5KW

1、流量：2.0- 1.6 m3/h
2、粘度：1 - 180 cst
3、压力：1.0 - 2.5 MPa
4、转速：2900 r/min
5、进出口径：25 / 20  mm
6、功率：1.5 - 3.0KW


产品对应到的材质：
螺杆：40Cr，38CrMoal，16MnCrS5，0Cr17Ni4CuS，ZQSn10-1，0Crl8Ni2Mo2，ZlCr18Ni9Ti等优质钢材，根据不同的工况条件选定不同材质的螺杆。
衬套：稀土铜钼球铁，ZL109，ZCuSn5Pb5Zn5，QSn4-3，对于输送具有腐蚀性的介质我们通常采用不休钢衬套。
泵体：HT200，QT450-10，QT42-10，ZG270-500，可根据客户的而要求订做焊接钢泵体或不锈钢泵体等
后盖：耐高温球墨铸铁，焊接件，不锈钢等。
轴承：哈尔滨HRB轴承，洛阳LYC轴承，日本NSK轴承，瑞典SKF轴承。
轴承座：耐高温球墨铸铁，HT450-10，不锈钢等可根据客户要求订做。SNS660R54U12.1W2，中石油三螺杆泵
平衡套：铸铝，锡青铜，不锈钢等。
密封压盖：HT200，QT450-10，304不锈钢，316不锈钢等。
机械密封：端面材料：浸呋喃树脂石墨、浸锑石墨、碳化硅、镍基硬质合金、钴基硬质合金。

3GR系列三螺杆泵规格型号
3GR20×4W2三螺杆泵    3GR20×4W3三螺杆泵      3GR20×4W21三螺杆泵     3GR20×4W23三螺杆泵
3GR20×6W2三螺杆泵     3GR20×6W3三螺杆泵     3GR20×6W21三螺杆泵     3GR20×6W23三螺杆泵
3GR25×4W2三螺杆泵     3GR25×4W3三螺杆泵     3GR25×4W21三螺杆泵     3GR25×4W23三螺杆泵
3GR25×6W2三螺杆泵     3GR25×6W3三螺杆泵     3GR25×6W21三螺杆泵     3GR25×6W23三螺杆泵
3GR30×4W2三螺杆泵    3GR30×4W3三螺杆泵      3GR30×4W21三螺杆泵     3GR30×4W23三螺杆泵
3GR36×4W2三螺杆泵    3GR36×4W3三螺杆泵      3GR36×4W21三螺杆泵     3GR36×4W23三螺杆泵
3GR36×6AW2三螺杆泵   3GR36×6AW3三螺杆泵    3GR36×6AW21三螺杆泵  3GR36×6AW23三螺杆泵
3GR42×4AW2三螺杆泵   3GR42×4AW3三螺杆泵    3GR42×4AW21三螺杆泵   3GR42×4AW23三螺杆泵
3GR42×6AW2三螺杆泵   3GR42×6AW3三螺杆泵    3GR42×6AW21三螺杆泵   3GR42×6AW23三螺杆泵
3GR50×2W2三螺杆泵    3GR50×2W3三螺杆泵      3GR50×2W21三螺杆泵     3GR50×2W23三螺杆泵
3GR50×4AW2三螺杆泵   3GR50×4AW3三螺杆泵    3GR50×4AW21三螺杆泵   3GR50×4AW23三螺杆泵
3GR70×2W2三螺杆泵     3GR70×2W3三螺杆泵     3GR70×2W21三螺杆泵     3GR70×2W23三螺杆泵
3GR70×3W2三螺杆泵    3GR70×3W3三螺杆泵      3GR70×3W21三螺杆泵     3GR70×3W23三螺杆泵
3GR70×4W2三螺杆泵    3GR70×4W3三螺杆泵      3GR70×4W21三螺杆泵     3GR70×4W23三螺杆泵
3GR85×2W2三螺杆泵    3GR85×2W3三螺杆泵       3GR85×2W21三螺杆泵    3GR85×2W23三螺杆泵
3GR85×4W2三螺杆泵    3GR85×4W3三螺杆泵       3GR85×4W21三螺杆泵    3GR85×4W23三螺杆泵
3GR100×2W2三螺杆泵   3GR100×2W3三螺杆泵    3GR100×2W21三螺杆泵   3GR100×2W23三螺杆泵
3GR100×4W2三螺杆泵   3GR100×4W3三螺杆泵    3GR100×4W21三螺杆泵   3GR100×4W23三螺杆泵
3GR110×2W2三螺杆泵   3GR110×2W3三螺杆泵    3GR110×2W21三螺杆泵   3GR110×2W23三螺杆泵
3GR110×4W2三螺杆泵   3GR110×4W3三螺杆泵    3GR110×4W21三螺杆泵   3GR110×4W23三螺杆泵



一、概述

1.3GR三螺杆泵是具有良好能力的容积式低压转子泵，适用于输送具有润滑性无固体颗粒杂质的各种带有粘稠度油品：燃料油、乳化液、重柴油、液压油、机械油等。粘度范围可达3~760mm2/s;输送介质的压力在10MPa以内。

三、结构特点

1.三螺杆泵有一根主螺杆(简称主杆)，两根从动螺杆（简称从杆）装上轴套一起相互啮合设置在轴套内，衬套安装在泵体内，两端有前后端盖以及轴承，机封和轴承座等主要部件固定组成。当主动螺杆在原动机带动下旋转，从动螺杆由螺旋型面两边的压力差，有输送介质推动而旋转，此时被输送液体进入泵吸入口后沿着螺杆轴向均匀进入密封腔内，由于主，从螺杆在一定啮合螺旋面长度下形成密封腔，且在运动过程中密封腔体体积不变化。从而能平稳无搅动地将介质从泵吸入腔输送到排除腔，达到输送介质的功能，由于螺杆型线密封性能良好，从动螺杆能自转，所以本泵具有不设置同步齿轮，输送压力高；结构紧凑；性能稳定；效率高；均匀连续；无脉冲现象，噪声振动小；使用寿命长和维护方便等特点。

2. SN 系列三螺杆泵结构形式有型号说明的几种，但主要部件泵芯是相同的，泵芯分轴承内置和轴承外置两种，与不同结构泵体、后端盖、安全阀和底板或顶盖组成不同泵头。

3.SN系列三螺杆泵轴伸支撑较小，因由原动机经弹性联轴器直联驱动，不得由皮带轮等产生较大额外径向力的传动方式传动。

4.为了防止由某种原因使管路阻力突然增加致使泵的压力超过允许值而损坏泵、原动机、泵配带安全阀或其他保护装置，限制泵的最高压力。

二、泵的安装

1.泵安装前因检查油封是否良好，并检查在运输中是否损坏，用手转动联轴器是否有卡涩现象。

2.如果单泵需和电机组装时，应将泵头的键及键槽去毛刺、抹上机油，然后将泵联轴器装上泵轴，禁止因安装方法不正确照成机封动环破裂。

3.安装泵的吸油口和排油口时，其管径不得小于泵的吸油口和排油口口径，吸油口管道不应太长，弯头不应过多，否则将影响泵的工作性能。

4.所有的管路、闸阀、阀等都应在安装前冲洗干净，否则安装中的残留物；如焊渣、钢粒、螺母、螺丝等将会损坏泵的零部件，影响泵的使用和寿命，所以应在吸入管路安装过滤器，过滤器的网孔大小可以根据工作情况及介质粘度确定，一般可用20~80目，过滤面积一般不得小于吸油管横截面积的20倍，对于输送介质清洁度差的榨油或重油，最好采用三层过滤，过滤器应定期清洗。以保证充足的供油。

5.泵底部必须平稳的安装在基础上，地脚螺钉必须拧紧。

6.联轴器的同轴度、直线度必须用钢板尺、塞尺从四个方向上检查。

7.装配后应能用手轻松的转动联轴器。

8.吸入和排出管道必须与泵体法兰连接正确，绝对不能为使吸入口和排除管道就位而用螺栓错动泵体，同时不要忘记放垫片或‘O’型圈。

9.若可能，泵吸入、排出管道的公称尺寸应保证吸油管道流速不大于1m/s,排出管道流速不大于3m/s.

10.当两台以上的泵安装在同一条主管线上时，为便于泵带压启动，在近泵的排油管上必须安装止回阀。

品牌：南京科友泵业 3GR25×4W2三螺杆泵3GR30×4W2宜昌电厂用润滑泵

型号：3GR25×4W2   3GR25×4W21   3GR25×4W23

流量：26L/min=1.6M3/H

压力：2.5Mpa

转速：2900r/min

轴功率：2.2kw

电机功率：3KW

驱动方式：电机驱动

自吸高度：6 M

进出口径：25mm 20mm

泵头重量：9 KG



品牌：南京科友泵业

型号：3GR25×4W2   3GR25×4W21   3GR25×4W23

流量：13L/min=0.8 M3/H

压力：1.0Mpa

转速：1450r/min

轴功率：0.5kw

电机功率：0.75KW

驱动方式：电机驱动

自吸高度：6.5 M

进出口径：25mm 20mm

泵头重量：9 KG

 3GR30*4 three screw pump 3GR30 pump 3GR30x4W21 * 4W2 power plant Shanghai Nanxing power plant auxiliary pump
3GR series three screw pump is suitable for conveying fuel oil, lubricating oil, hydraulic oil, etc.. In the transmission medium, there is not any abrasive particle and material which has a corrosive to the pump.
The 3GR series three screw pump is used as fuel pump in the fuel supply system, and the fuel pump is used as the pump in the oil transfer system. Applicable scope: 4.0Mpa, pressure and temperature are less than 150, the viscosity of 3-760cst.
Two, the structure characteristics of 3GR30 * 4W2 3GR30x4W21 Shanghai Nanxing power plant auxiliary power pump
Thirty
1 if you are on the 3GR three screw pump installation size, performance parameters, as well as the reference price of the product, there are questions, you can call our 24 hours service hotline, we will provide you with information on the timing of the screw pump products.
2 if you are using our company's screw pump products, the problem can not be independent of the pump, please contact our technical engineers.
3 if you have any suggestions or comments on our products and services, please contact us by fax or email. Our customer service staff will be timely and accurate processing of your suggestions, and be careful to reply.

品牌：南京科友泵业

型号：3GR25×4W2   3GR25×4W21   3GR25×4W23

流量：10L/min=0.6M3/H

压力：2.5Mpa

转速：1450r/min

轴功率：1.1kw

电机功率：1.5KW

驱动方式：电机驱动

自吸高度：6.5 M

进出口径：25mm 20mm

泵头重量：9 KG



三螺杆泵包括3G 通用型，3GC 船用型及特殊型。三螺杆泵是转子式容积泵，由于主动螺杆与从动螺杆上螺旋槽相互啮合及它们与衬套三孔内表面的配合，得以在泵的进出口之间形成数级动密封腔室,这些动密封腔室将不断把液体由泵进口轴向移动到泵出口，并使所输液体逐级升压，从而形成一个连续、平稳、轴向移动的压力液体。

三螺杆泵所输液体为各种不含固体颗粒，无腐蚀性油类及类似油的润滑性液体，所输液体粘度为1.2~100°E（3.0~760cst），高粘度液体亦可通过加温降粘后输送。流量范围0.2~590m3/h，最高工作压力100bar，最高温度150℃。

1、结构简单：具有多种结构形式，一般小流量0.2~6.5m3/h，泵的泵体和衬套合为一体（统称泵体），轴封为机械密封。

中等流量以上的泵衬套为一单独的零件固定于泵体内，大流量泵多制成双吸结构卧式安装，轴封根据输送介质的不同有机械密封和填料密封两种。

船用泵的安装形式有卧式和立式两种，原动机为交、直流船用电动机。

2、寿命长：三螺杆泵的主动螺杆由电动机驱动，主、从杆之间没有机械接触，而由所输压力液体驱使从杆绕轴心线自转，主、从杆之间、螺杆与衬套之间皆有一层油膜保护，因而泵的机械摩擦极小，寿命堪称半永久性。

3、所输液体在泵内作轴向匀速直线运动，故压力脉动小，流量稳定，噪音低，由于转动部件惯性小，则起动力矩和振动很小。 3GR25×4W2三螺杆泵3GR30×4W2宜昌电厂用润滑泵

4、具有高吸入能力。

5、为保证泵，电机及管路系统的安全，中等流量以上的螺杆泵均带有安全阀当压力超过安全阀的设定压力时，高压油将回流至泵的进油口。
