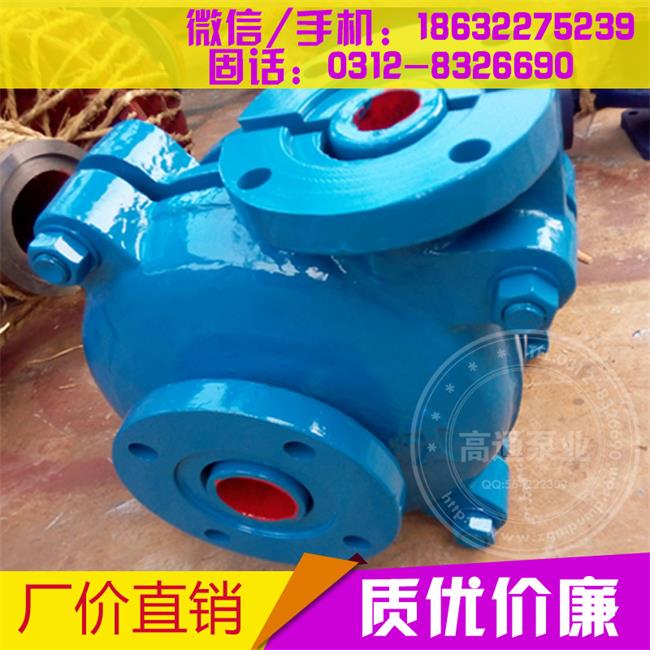

一、10/8X-G渣浆泵批发概 述

卧式渣浆泵为悬臂离心式渣浆泵，适用于输送磨蚀性或腐蚀性渣浆，被广泛应用于冶金、矿山、石油、化工、煤炭、电力、交通，河流疏浚，建材及市政工程等部门。其结构特点，按使用范围可分为以下几种型式：

渣浆泵全国销售热线：0312-8326690 18632275239

1、AH 、AHP、 HP、 M、 H、 HH型泵，亦可称为重型渣浆泵。由于该型泵具有较厚的承磨件并配重型托架，故适于输送强磨蚀，高浓度渣浆或低浓度高扬程渣浆，在泵的最大允许工作压力范围之内，可以多级串联使用。其中HH型泵适用于输送低浓度高扬程渣浆或高浓度低磨蚀的高扬程渣浆。以上几种型式的泵亦可用于有一定磨蚀性的渣浆。

2、L型泵，亦称为轻型渣浆泵。与重型渣浆泵相比，该型泵转速越高，体积小，重量轻，适用于输送细颗粒，低浓度的渣浆或腐蚀性渣浆。输送浆体的重量浓度一般不超过30%，亦可用于输送高浓度低磨蚀性渣浆。

3、D型挖泥泵及G型砂浆泵，该型泵具有较大的过流通道，适用于输送砂砾，泥浆及固体颗粒较大的渣浆。

4、AHR、 LR、 MR型泵，该泵过流部件为橡胶材料。其泵体、泵盖及传动部件等与AH 、L、M型泵通用。适用于输送细颗粒及腐蚀性渣浆。

10/8X-G渣浆泵批发型号意义：

10 / 8 ST  – AH

AH型泵(重型渣浆泵)

ST型托架

出口直径8英寸

进口直径10英寸

二、10/8X-G渣浆泵批发结 构 说 明

AH、AHP、HP、M、H、HH型泵结构图见图一

AHR、MR、LR型泵结构图见图二

L型泵结构图见图三

D、G型泵结构图见图四

以上各种形式卧式渣浆泵除泵头部分（包括泵体、泵盖、叶轮等）结构不同外，其余部分结构相似，采用同一系列的传动部分。下面按泵头部分、轴封部分及传动部分，分别叙述其结构特点。

1.泵头部分

L、M、AH、AHP、HP、H、HH型泵为双泵壳结构，即泵体、泵盖带有可更换的耐磨金属内衬（包括叶轮、护套、护板等）。泵体、泵盖根据工作压力采用灰铸铁或球墨铸铁制造，垂直中开，用螺栓连接。泵体有止口与托架用螺栓连接。泵的吐出口可按八个角度旋转安装。叶轮前后盖板带有背叶片以减少泄漏及提高泵的使用寿命。

AHR 、LR、 MR型泵亦为双泵壳结构，泵体、泵盖带有可更换的耐腐蚀橡胶内衬（包括叶轮、前护套、后护套等）。泵体、泵盖与AH、 L、 M型泵的泵体、泵盖通用，其传动部分及安装形式与 AH、 L、 M型泵相同。

D、G型泵为单泵壳结构（即不带内衬）。泵体、泵盖和叶轮均采用耐磨金属制造。泵体、泵盖的连接采用特殊的夹紧结构，泵出口方向可任意旋转，安装拆卸方便。

各型泵进口均为水平方向，从传动方向看泵为顺时正方向旋转。

2.轴封部分

轴封有两种型式，副叶轮轴封及填料轴封。

（1）、副叶轮轴封：在泵进口正压力值不大于泵出口压力值10%时的单级泵或多级串联的第一级泵，可以采用副叶轮轴封，副叶轮轴封具有不需要轴封水，不稀释矿浆，轴封效果好等优点。

（2）、填料轴封：填料轴封结构简单，维修方便，但须使用轴封水，对于不适于用副叶轮轴封的工况可采用填料轴封。

3.传动部分

各种卧式渣浆泵均采用同一系列的传动部分，包括托架和轴承组件，泵轴直径大，刚性好，悬臂短、在恶劣的工况下不会弯曲和振动，轴承根据传递的功率不同选用重型单列或双列圆锥滚子轴承及圆柱滚子轴承，能够承受泵的最大轴向及径向载荷，轴承采用油脂润滑，轴承体两端有密封端盖，迷宫套及迷宫环，能有效防止矿浆等污物进入轴承，轴承能安全运行，具有较高的寿命。 轴承装配时注意加入适量的轴承润滑脂，轴承端盖处密封采用迷宫环和迷宫套，安装迷宫环时注意豁口在直径方向上相对布置。

填料轴封组件包括填料箱，轴套，定位套、密封圈、填料、填料垫、水封环及填料压盖等零件，水封环分两种结构，安装图见图七图八。图七为标准安装型式。在泵吸上使用时可选用图八的安装方式。安装时注意轴套及定位套间的密封圈必须安装在正确位置。

填料的选择：当泵的工作压力在1MPa(10kgf/cm²)以下时一般采用石棉纤维浸云母的填料，压力高于1MPa(10kgf/cm²)或泵送腐蚀性渣浆时采用石棉纤维浸聚四氟乙烯的填料。

我公司生产的AH,M,HH渣浆泵的轴封可采用填料密封,副叶轮密封,填料加副叶轮密封,机械密封等型式。可广泛用于矿山,电力,冶金,煤炭,环保等行业输送含有磨蚀性固体颗粒的浆体。如冶金选矿厂矿浆输送,火电厂水力除灰,洗煤厂煤浆及重介输送,疏浚河道,河流清淤等。在化工产业,也可输送一些含有结晶的腐蚀性浆。

AH,M,HH渣浆泵的动型式有：DC直联传动,CR平行皮带传动,ZVZ上下皮带传动,CV立式皮带传动等型式。

AH,M,HH型渣浆泵的泵体具有可更换的耐磨金属内衬或橡胶内衬,叶轮采用耐磨金属或耐磨耐腐橡胶。HH型渣浆泵的泵体内衬和叶轮仅采用耐磨金属。AH型渣浆泵适用于输送小粒径,无尖角的颗粒和高浓度浆体,还可以输送有腐蚀性浆体。

AH,M,HH型渣浆泵为悬臂,卧式离心渣浆泵。适用于治金,矿山,煤炭,电力建材等工业部门输送强磨蚀,高浓度渣浆。该

渣浆泵泵也可以多级中联使用。

AH,M,HH型渣浆泵性能,选用流量范围为：

AH,M型渣浆泵：
对高浓度,强磨蚀性渣浆流量范围为40~80%；
对中浓度,中磨蚀性渣浆流量范围为40~100%；
对低浓度,低磨蚀性渣浆流量范围为40~120%；

HH型渣浆泵：
对中浓度,中磨蚀性渣浆流量范围为40~80%；
对低浓度,低磨蚀性渣浆流量范围为40~100%；（某一转速下的最高效率点对应流量为100%）

10/8X-G渣浆泵批发运 转

1、起动：

起动前应按下列步骤检查整个机组。

（1）泵应安放在牢固的基础上，以承受泵的全部重量消除振动，拧紧全部地脚螺栓。

（2）管路和阀门应分别支撑。泵法兰处有密封垫、拧紧联接螺栓时应注意有的泵金属内衬高出法兰，此时螺栓不应拧的过紧，以免损坏密封垫。

（3）用手按泵转动方向转动轴、轴应能带动叶轮转动、不应有摩擦，否则应调叶轮间隙。

（4）检查电机转向，要泵按泵体上所标出的箭头方向转动，注意泵不允许反向转动，否则叶轮螺纹会脱扣，以致造成泵的损坏。

（5）直联传动时，泵轴和电机轴应精确对中，皮带传动时泵轴和电机轴应平行， 并调整槽轮位置， 使其与槽带垂直，以免引起剧烈的振动和磨损。

对SPA 与 型及SPB 与型槽轮配组使用时应调整槽轮到达图十三中α1=α2的要求。

（6）在泵的吸入管处应装配一段可拆卸的短管，其长度应足以拆开泵盖和更换易损件，便于泵的检修，其长度见各泵的外形尺寸图。

（7）轴封检查：副叶轮轴封的泵、由于其停车密封结构的不同，故当减压盖上装有油杯时，则需通过油杯加润滑脂，润滑脂推荐用钙钠基润滑脂。

填料密封泵应在起动前打开轴封水并检查轴封水量、水压是否合适，调节填料压盖压紧螺钉，以调节填料的松紧程度 ，调节轴封水，从填料压盖处的泄漏量一滴滴渗出为好，填料太紧，轴套易发热，同时耗费功率，填料太松则液体泄漏量太大。 轴封水压一般高于出口压力3.5X10^-2 Mpa(0.35kgf/cm²)，轴封水量一般建议按下表：

4、三角带预紧力的调整

介绍我厂推荐的调整方法，供参考。

(1)、首先计算出预紧力Q，

(牛顿)

(2)、根据预紧力和三角带型号在曲线上查e 值

(3)、通过公式求出f

(4)、在表一中查出对应三角带型号的R值， 按图十二中所示方法通过调整两轮的中心距，达到要求的预紧力Q,一般在施加R 牛顿力时，悬段总压下量不大于f时，即达到了要求的预紧力Q。

式中：Q — 每跟三角带静态下悬段的最小预紧力，单位 牛顿

f — 三角带悬段总压下量，单位 mm

C₁ — 角度系数约为0.9

C₂ — 工作系数约为1.4

L′— 槽轮中心距

P — 电机额定功率 KW

Z — 三角带根数

V — 线速度， 米/秒

M — 离心力系数(查表一)

e — 每100 mm 悬段长度上的压下量

三角带调整到最终的预紧力应使三角带在载荷最大时，预紧力为最小，当成组使用三角带时各三角带的周长应基本一致，以各三角带在工作时受力相等。

三角带调整好后，再次检查叶轮转动是否正常，在可能的情况下，应在泵送渣浆前用清水启动泵，开吸水管阀门，开电动机，检查进出口压力和流量，检查填料处泄漏量，若填料发热，可先松填料压盖螺栓，使泄漏量大些，待填料与轴跑合后在调节泄漏量至规定值。

2、运转

（1）运转中应定期检查轴封水的压力和流量及时调节填料压盖或更换填料。以始终有少量的清洁水通过轴。

（2）定期检查轴承组件运转情况。开始运转时若轴承发热，则可停泵待轴承冷却后，再次进行运行。若轴承仍严重发热、温度持续上升，则须拆检轴承组件，检查原因。一般轴承发热多是由于润滑油过量或油中有杂质引起的，轴承润滑脂量要适当、清洁，要定期添加润滑脂。

（3）泵性能随着叶轮与护板间隙的增大而变换、效率降低，故应及时将叶轮向前调整，以一定间隙，使泵能保持在高效率运行，当泵磨损到不能满足系统需要时，应更换易损件。

3、停泵：

停泵前应尽可能使泵抽送一会清水，以清洗流经泵内的渣浆，然后依次关闭泵、闸门、填料轴封水。

10/8X-G渣浆泵批发订货说明

一、①产品名称与泵型号②口径③扬程（m）④流量⑤泵电机功率（KW）⑥转速（r/min）⑦电压〔V〕⑧吸程（m）⑨ZJ渣浆泵是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定我公司的泵产品型号，请按渣浆泵型号直接向我公司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们高通泵业的技术专家为您审核把关
