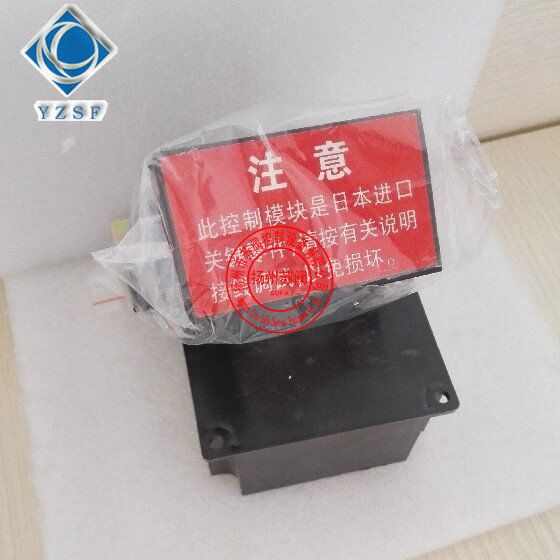

CPA100-220执行器控制模块
二：控制模块安装注意事项：
◆更换接线时，请务必切断电源以后再进行接线操作！
◆在更换、安装前请确认模块状态开关是否正确。（状态开关2，5，6合上，1，3，4断开为正确状态）。
◆接线请严格按照模块接线指示标签进行接线，严禁接错线！
◆请准确调整零点、行程电位器（出厂前灵敏度调整电位器已设置好，没有特殊要求，可以不调整）
◆请务必近距离调试运行正常以后，再安装外罩！
◆请确认现场有无高温情况，如有高温请进行隔热处理！
◆调试过程中，如遇电机爬行、反馈跟踪不灵情况，请检查机械、电机是否老化！
◆如遇有故障无法排除，请及时与销售人员沟通！
三：控制模块调试步骤说明：
第1步：首先切断供电电源；
第2步：手动摇阀门至全开，再摇至全关，确认机械无卡阻；
第3步：按照模块标签指示，正确接线；
第4步：接通信号源，给定信号12ma；
第5步：接通电源，调整行程电位器，使执行器大约定位在50%开度位置；
第6步：给定信号4ma，执行器向阀门关的方向运动。调整零点电位器，使阀门处于全关位置。注意：此时不应压到限位开关。
第7步：给定信号20ma，执行器向阀门开的方向运动。调整行程电位器，使阀门处于全开位置。注意：此时不应压到限位开关。
第8步：连续给定信号，使阀门能够正确开关。调试结束。
KOSO-CPA101-220控制模块关键部件--控制器，采用最先进的混合集成电路，用树脂密封浇铸，呈匣子状，体积小，可靠性高，适用于361电动执行器内部模块、电动执行器模块CPA101-220.
CPA100-220控制模块的详细信息
执行器设计有伺服系统（无需另配伺服放大器），只需接入DC4～20mA（或DC1～5V）信号和AC220V单相电源即可工作。内设界线端子，接线极为KOSO-CPA101-220控制模块关键部件--控制器，采用最先进的混合集成电路，用树脂密封浇铸，呈匣子状，体积小，可靠性高，适用于361电动执行器内部模块、电动执行器模块CPA101-220.简单方便。KOSO-CPA101-220控制模块关键部件--控制器，采用最先进的混合集成电路，用树脂密封浇铸，呈匣子状，体积小，可靠性高，适用于361电动执行器内部模块、电动执行器模块CPA101-220.
1.2 执行器的关键部件--控制器，采用最先进的混合集成电路，用树脂密封浇铸，呈匣子状，体积小，可靠性高。
1.3 驱动量的反馈检测采用高性能的导电塑料电位器，分辨率<0.4﹪
1.4 具备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号。
1.5 用状态选择开关可以设定断信号时，阀芯处于全开，全闭或自锁状态。
1.6 用状态选择开关设定正、反动作。
1.7 用状态选择开关可以设定输入信号为DC4～20mA或DC1～5V。
1.8 调整工作零点（起始）和行程满位（终点）简单易行。
1.9 当突然断电时，能确保阀芯自锁。
1.10 采用齿轮传动，可靠性高。
1.11 采用智能限位，较限位开关工作性能更加稳定可靠。
1.12 延时保护功能，额定负载时，能实行状态自锁，故障发生时，能启动保护，并可反向运行取消延时保护。
◆请在更换、安装模块间仔细检查执行器及阀门是否有机械卡阻问题！确认无卡阻后，方可安装。检查方法：断电后，手摇阀门至全开，再摇至全关，确认机械无卡阻。
◆调试过程中，如遇电机震荡、失控，请确认十芯插针连接线是否连接良好、反馈电位器是否损坏、电机是否老化！
