手摇刷式过滤器
一、手摇刷式过滤器产品介绍及原理概述
3、过滤器材质
手摇刷式过滤器
http://www.hsfamen.com/guolvqi/2015/1027/34.html
产品名称：
手摇刷式过滤器
产品型号：
SYTS/SLVY
产品口径：
DN40-DN600
产品压力：
1.6Mpa-4.0Mpa
产品材质：
碳钢、不锈钢
联系电话：
021-31007323
联系传真：
021-33321522
Email：
hushanfamen@126.com
联系人：
周生
联系手机：
18818008975
QQ：
178876695
公司名：
沪山阀门制造（上海）有限公司
帐号：
03416900040041464
税号：
310115312539830
售后承诺：
质保一年，质量三包：包修、包换、包退。
过滤器是水净化过程中不可缺少的处理设备，用于拦截水中的各种杂质，以净化水质或保护系统中其他设备的正常工作。普通滤网式过滤器因其结构简单、过滤效果好、阻力小而广泛应用于水源过滤、工业循环水系统等领域，但其缺点是纳污量小、易受污物堵塞、清洗工作复杂，必须对设备进行拆卸才能实现对过滤部分的清洗，而且受人为因素影响比较大，使整个系统的自动化程度很低。手摇刷式过滤器可对原水进行过滤并对滤芯进行半自动清洗排污，且清洗排污时系统不间断供水。该设备与以往的过滤器相比具有处理量大，不间断供水，应用面广泛等优点。

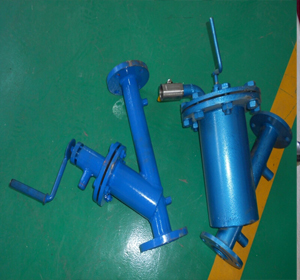

手摇刷式过滤器由过滤器本体、不锈钢过滤网、带手柄的清洗刷架组、排污阀及压力表所组成，清洗刷架组穿过过滤器盖，清洗刷安装在不锈钢过滤网内部，水流经手摇刷式过滤器时，杂质被滤网拦截，当需要排污时，只要打开排污阀顺时针方向摇动手柄数圈，即可完成排污，不必拆卸过滤器清洗内部滤网，清洗排污过程水流不中断。
二、手摇刷式过滤器应用范围
过滤应用：冷却水过滤；保护喷头；污水三级处理；市政水回用；车间用水；R．O．系统前过滤；酸洗；造纸白水过滤；注塑成型机；巴氏消毒系统；真空泵系统；空压机系统；连铸系统；水处理应用；制冷采暖水系统。灌溉过滤应用：地下水；市政水；江河、湖、海水；果园；苗圃；温室；高尔夫球场；公园。
三、手摇刷式过滤器产品特点：
1、单台最大过滤流量可达970m3/h
2、过滤精度从4000微米-20微米
3、滤网可选钻孔（4000-800μm），楔形（1000-50μm）编织复合（800—20μm）
4、最小工作压力≥0.1MPa
5、最高工作压力≤2.5MPa(特殊可定制)
6、工作温度≤95℃
7、清洗方式：刷式
8、安装形式：可立式安装或卧式安装，多台并联可获得更大流量
四、手摇刷式过滤器产品选型
1、您在选择手摇刷式过滤器的时候，请考虑以下几个参数
■ 处理流量
■过滤介质的化学性质
■ 过滤介质的悬浮物浓度
■要求的过滤精度
■ 管道的压力
2、手摇刷式过滤器过滤精度对照表
目数
孔径mm
粒度μm
目数
孔径mm
粒度μm
目数
孔径mm
粒度μm
4
4.75
4750
50
0.3
297
650
0.021
21
5
4
3900
60
0.25
250
800
0.019
19
6
3.35
3350
70
0.212
1000
0.015
15
7
2.8
2800
80
0.18
178
1100
0.013
13
8
2.36
2360
100
0.15
150
1300
0.011
11
10
2
2000
120
0.125
124
1600
0.01
10
12
1.7
1700
140
0.106
104
1800
0.008
8
14
1.4
1400
170
0.09
89
2000
0.0065
6.5
16
1.18
1180
200
0.074
74
2500
5.5
18
1
880
230
0.063
61
3000
5
20
0.85
840
270
0.053
53
3500
4.5
25
0.71
710
300
0.04
48
4000
3.4
30
0.6
590
325
0.045
44
5000
2.7
35
0.5
500
400
0.038
38
6000
2.5
40
0.425
420
460
0.03
30
7000
1.25
45
0.355
350
540
0.026
26
■壳体：碳钢、304不锈钢、316L不锈钢
■滤网：304不锈钢、316L不锈钢
■刷架：304不锈钢、316L不锈钢
■排污阀：铸铁、铜、不锈钢
■密封圈：EPDM橡胶
■清洗刷：不锈钢、尼龙
注：可根据客户需求选用镍、钛合金等特殊材质，具体情况请咨询公司。
五、手摇刷式过滤器滤芯和清洗刷子的选择
手摇刷式过滤器网刷
1、滤芯精度比较高时，一般选用复合网和锲型网。
2、复合网又可分为普通纺织网和冲孔板复合，特种网和冲孔板复合。
3、锲型网基本上可以终身使用，其特殊的梯形不锈钢丝形成了滤芯内部缝隙小，外部大的结构，介质从滤芯内向外流动，出水更利，不易阻塞。同时这种结构也更有利于需要反冲洗的设备反冲洗。
4、锲型网可以选择全不锈钢清洗刷子，而复合网由于其材质所限只能选用尼龙刷子。不锈钢刷子长度可调节，使用时间更长，适用多种特殊环境，如过滤介质比较粘稠。要根据需要选择网刷。
六、手摇刷式过滤器阀体选择
理论上阀体越大滤芯越大，清洗排污次数越少。从成本角度考虑，在满足处理量的基础上选择适合的阀体大小。
七、手摇刷式过滤器设备安装与连接
1、设备本体安装
（1）安装使用时，应注意对控制箱、传感器及传动部分的保护，防止损坏。
（2）按照手摇刷式过滤器本体上的箭头提示方向连接管道，使水流方向与本体上的箭头方身一致。MYS系列手摇刷式过滤器有两种安装形式（见下图），采取任何一种安装形式时，应注意使自动排污阀的出口方向为水平或向下，以保证排污更彻底。
（3）手摇刷式过滤器应安装在需要保护的用水设备之前，并尽量靠近用水设备。
（4）在动力系统中，手摇刷式过滤器应安装在水泵与用水设备之间，越靠近用水设备越好。当泵与用水设备之前的压力超过过滤器的极限压力，手摇刷式过滤器也可安装在水泵之前，并尽量靠近水泵。
（5）排污阀连接方式分为法兰和丝扣，排污管不宜过长，最好不要超过 10 米。
（6）安装时应考虑便于检修，手摇刷式过滤器前后应安装关断阀门，且应安装旁通管道。
八、手摇刷式过滤器规格尺寸：
