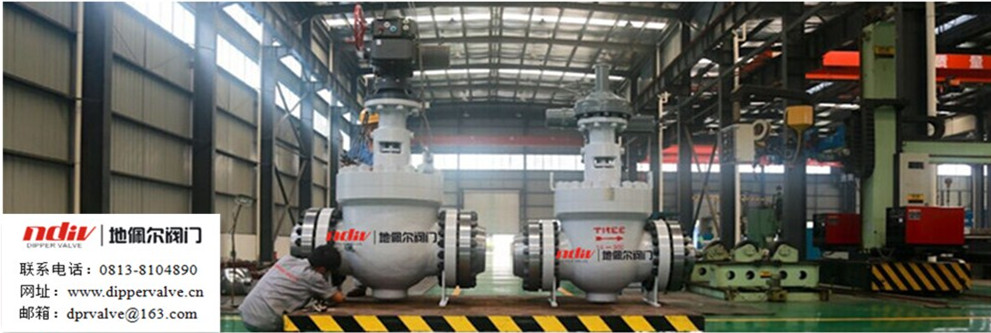

强制密封阀（轨道球阀）-自贡新地佩尔阀门有限公司
国家能源局、中石油“油气管道关键设备国产化”产品
——油气管道关键设备国产化项目鉴定意见
◆设计规范：API 6D、ANSI
B16.34
产品优势：
1. 国家能源局、中石油“油气管道关键设备国产化”产品
产品描述：
强制密封阀（轨道球阀）利用阀杆底部的斜面与螺旋槽配合, 实现球体的倾离与转动。阀门开启时, 球体倾离阀座, 管线内的流体沿球体表面均匀通过阀门, 降低了高速流体对阀座的局部冲刷腐蚀, 最后球体转动至全开位置。阀门关闭时,球体依靠阀杆斜面的机械楔紧力作用到阀座上, 产生所需密封比压, 保证可靠密封。
性能特点：
1.单阀座设计+强制密封，保证阀门具备双向密封功能。
打破进口垄断，填补国内空白，
主要技术指标达到了国外同类产品水平。
◆尺 寸：DN15~600（NPS
1″~24″）
◆压力等级：PN1.6~42.0MPa（Class150~2500）
◆驱动方式：手动、电动、气动等
2. 中石化全球网络供应商准入产品
产品主要适用于操作压差大、开关频繁、压力和温差要求阀门长期保持良好密封、不允许经常停车维修和更换阀门的苛刻工况，如：气体计量站、压缩机进出口、储罐入口处、ESD工况和加氢工况等。
2.摆动球体，机械提升式阀杆：阀门开关无磨损，低扭矩操作。
3.机械楔形：阀杆下端的斜面提供机械楔紧力以保证持续的紧密封。
4.双阀杆导向：硬性阀杆导向槽与导销控制阀杆的升降和转动，达到控制球体和实现无摩擦启闭的功能。
5.自清洗功能：球体倾离阀座时，流体沿密封面360°将附着在球体和阀座上的杂质冲洗干净。
