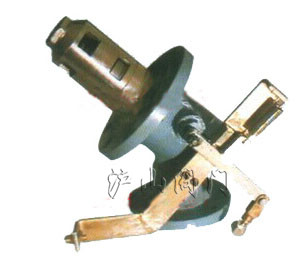

QGJ43F机械式车用紧急切断阀
沪山阀门制造（上海）有限公司是国内著名〖QGJ43F机械式车用紧急切断阀〗制造商，也是国内大型【切断阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖QGJ43F机械式车用紧急切断阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。
QGJ43F-25机械式车用紧急切断阀装置在液化气罐车、火车罐车、球罐、贮罐等运输及贮存设备中的重要设施，在阀门的油压管路或手拉装置上装有低熔点物质阀的塞子，在液化气体装卸时，如出现意外事故，紧急切断装置能够保护设备安全、操作人员安全和周围环境安全，防止重大事故的发生。
二、机械式车用紧急切断阀--性能规范：
规格
(DN)
公称压力
(Mpa)
密封试验
压力(Mpa)
工作温度
(℃)
适用介质
控制油缸部分
阀瓣开启
高度(mm)
使用
介质
阀瓣开启压力(Mpa)
25
2.5
2.75
-40℃~
+50℃
液化石油或液氨等
12
2#锭子油
或13#机械油
2.0-4.0Mpa
50
2.5
2.75
18
三、作用原理及结构说明：
1、阀门在无外压力操作情况下，阀瓣处于常闭状态，罐车、球罐、贮罐等系统使用时靠手摇油泵压力或手动装置将阀门打开，在油路压力或者手动装置使用下使阀门处于开启状态，当需要关闭阀门或遇到有紧急情况时，可将油压泄掉或者放开手动装置，阀门即自动关闭，或因管路上的低熔点塞子在温度升高自行熔化来实现。
2、阀门法兰的连接尺寸按JB/T79.1-94《凸面整体铸钢法兰》尺寸标准。
四、主要外形尺寸和连接尺寸(参照构图)：
DN
尺 寸
D
D1
D2
D3
D＇
D1＇
D2＇
D3＇
b
f
z-Фd
b＇
f＇
z＇-Фd＇
H
25
160
125
102
88
115
85
68
58
22
3
4-18
16
2
4-14
250
50
195
160
135
121
160
125
102
88
26
3
8-18
24
3
4-18
338
五、机械式车用紧急切断阀--主要零件材料：
零件名称
材料
阀 体
WCB/1Cr18Ni9Ti
阀体密封圈
F4
阀 瓣
2Cr13/1Cr18Ni9Ti
油 缸
45#/1Cr18Ni9Ti
弹 簧
1Cr18Ni9Ti /60Si12mn
活 塞
2Cr13/1Cr18Ni9Ti
1、阀门通路两端必须加防护盖，存放在干燥、通风的室内，如长期存放应经常检查，防止锈蚀；
2、阀门在安装前不要拿掉防尘盖，使阀内无污物存在；
3、安装时去掉防尘盖，管路先用空气吹干净，以免污物带进阀腔内；
4、阀门每天放12-14小时后，在系统不工作时应及时将阀瓣关闭，避免弹簧长期压缩，降低阀门长期使用的可靠性。
QGJ43F机械式车用紧急切断阀
http://www.hushanfamen.com/Valve_Product_1211.html
产品名称：
QGJ43F机械式车用紧急切断阀
产品型号：
QGJ43F
产品口径：
DN25、DN50mm
产品压力：
2.5MPa
产品材质：
碳钢、不锈钢
联系电话：
021-31007323
联系传真：
021-33321522
Email：
hushanfamen@126.com
联系人：
周生
联系手机：
18818008975
QQ：
178876695
公司名：
沪山阀门制造（上海）有限公司
帐号：
03416900040041464
税号：
310115312539830
售后承诺：
质保一年，质量三包：包修、包换、包退。
产品名称：
机械式车用紧急切断阀
产品型号：
QGJ43F
驱动方式：
手动
连接形式：
法兰
压力范围：
2.5MPa
公称通径：
DN25、DN50
常用材质：
碳钢、不锈钢
技术咨询：
021-31007323
一、机械式车用紧急切断阀--用途：
六、保管、安装及使用的注意事项：
