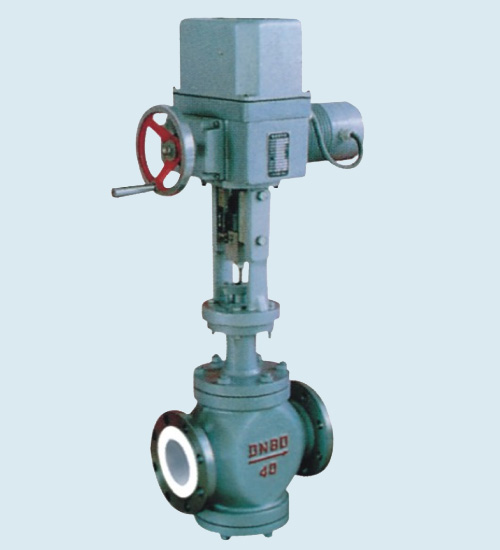

ZAZ（P.N.M）型电动调节阀
型号    ZAZ（P.N.M）型电动调节阀    材质    铸钢
品牌    AAA    连接形式    法兰
公称通径    3/4~300（mm）      适用介质    各种高腐蚀化学介质
压力环境    0.6  1.6  4.0  6.4    工作温度    高温
流动方向    双向    驱动方式    电子
零部件及配件    执行器    形态    柱塞式
类型(通道位置)    直动式    标准    国标
密封形式    硬密封型
    产品概述

ZAZP、ZAZN、ZAZM型电动单座、双座、套筒调节阀，接受调节仪表来的直流电流信号，改变被调介质流量，使被控工艺参数保持在给定值广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制
本系列产品公称通径由20至350mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范围由-40℃~450℃，接受信号为0~10mA  .DC或4~20mA.DC其中电动单座调节阀适用于压差较鞋介质粘度较大或稍有颗粒杂质场合电动套筒调节阀适用于压差较大场合按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种，后者阀关闭时泄漏量可达VI级（零泄漏）标准按填料不同可分为一般填料密封和波纹管密封两种，前者用于一般场合，而后者用于不允许外漏的重要场合流量特性为线性或等百分比配用不同的执行机构可分为普通型和电子型两种多种多样的品种规格可供选择

产品特点

零件资料
阀体、阀盖HT200、ZG230-450  ZG1Cr18Ni9Ti
阀芯1Cr18Ni9Ti、司太莱合金堆焊  增强聚四氟乙烯
填料聚四氟乙烯、柔性石墨
推杆、衬套2Cr13
垫片橡胶石棉板、10、1Cr18Ni9Ti  石棉缠绕垫片
波纹管1Cr18Ni9Ti
技术参数

公称通径  DN  （  mm  ）
（阀座直径  DN  ）  20  25  32  40  50  65  80  100  125  150  200
(10)  (12)  (15)  (20)
额定流量系数  Kv  直  线  1.8  2.8  4.4  6.9  11  17.6  27.5  44  69  110  176  275  440  690
等百分比  1.6  2.5  4  6.3  10  16  25  40  63  100  160  250  400  630
额定行程  (mm)  16  25  40  60  height="24"
公称压力  PN(MPa)  1.0  1.6  4.0  6.4
固有流量特性  直线、等百分比
固有可调比  50
允  许
泄漏量  单  座  硬密封Ⅳ级  软密封Ⅵ级
套  筒  硬密封  II  级  软密封Ⅵ级
工作温度  t  (  o  C)  -20~200  -40~250  -40~450  -60~450
信号范围（  mA.DC  ）  0~10  4~20
作用方式  电关式  电开式
使用环境温度  (  o  C)  电动调节阀  -20~70  o  C  伺服放大器  0~50  o  C
使用环境湿度  电动调节阀≤  95%  伺服放大器≤  85%
电源电压  220V  50Hz  380V  50Hz  24AC/DC
*本产品性能指标贯彻GB/T4213-92

◆配套用电动执行机构有关技术参数

公称通径  DN  （  mm  ）  20  25  32  40  50  65  80  100  125  150  200
电动执行机构型  号  普通型  ZAZ-60
DKZ-310  ZAZ-60
DKZ-310  DKZ-410  DKZ-410
DKZ-510
电子型  JHZAZ1  JHZAZ2  JHZAZ3  JHZAZ3
电动执行机构推  力（  N  ）  普通型  400
4000  400
4000  6400  6400
16000
电子型  2000  4000  6000  8000
全行程
时  间
（  S  ）  普通型  12.5  20  32  48
电子型  30  30  48  60
消耗功率（  W  ）  普通型  28  35
电子型  6  15  25  40
*表中数据仅为常规配置，具体选用根据主要参数及用户要求而定
规格重量

◆外型尺寸及重量
普通型  单位mm
