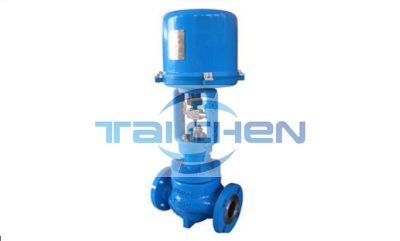

ZDLPF46型电子式电动衬氟单座调节阀,工厂专用电动调节阀
ZDLPF46型电子式电动衬氟单座调节阀是由381L系列电子式执行 机构和直通单座衬氟阀组成。该执行机构采用一体化的电子控制器模块， 无需另配伺服放大器，且输出力大；阀体接触介质的部位均采用高压注 塑工艺，衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46)，又采用聚四氟乙稀 波纹管密封，因而该电动调节阀广泛适用于化工，石油，冶金，医药、电力等行 业中对酸、碱等强腐蚀介质和有毒及挥发等气体、液体、介质的过程控制。
动作速度mm/s
ZDLPF46型电子式电动衬氟单座调节阀性能指标
381型直行程电子式电动执行机构主要技术参数
该产品具有下述特点：
1、耐腐蚀：阀体内腔、阀芯、阀座、阀杆均包衬2.5～3mm厚的 F46，能耐酸、碱，耐强腐蚀。
2、密封性能好：采用聚四氟乙烯材质的波纹管和填料双重密封， 确保无渗漏。
3、泄漏量小：由于阀芯、阀座是软密封，故泄漏量低于国家Ⅳ级 标准。
公称通径 DN（mm）
G3/4 20 25 32 40 50 65 80 100 150
阀座直径 DN（mm）
3 4 5 6 7 8 10 12 15 20 25 32 40 50 65 80 100 150
额定流量系数KV
0.08 0.12 0.20 0.32 0.50 0.80 1.2 2 3.2 5 8 12 20 32 50 70 100 240
流量特性
直线 直线、等百分比
公称压力DN(MPa）
1.0 1.6
配用
执行
机构
型号
381LSA-20 381LSA-30 381LSA-50 381LSA-65
2.1 3.5 1.7 3.4
工作形成mm
16 25 40 60
输入信号
0～10mA DC.4～20mA DC 1～5VDC
作用方式
电关式或电开式
工作温度
-20～+150℃
固有可调比 R
30：1
项目
指标值
基本误差
≤±1
回差
≤1
死区
1.0
额定流量系数误差
≤±10%（Kv≤5时±15%
泄漏量
≤0.01%阀额定容量
型号
额定输出力N
速度mm/s
技术参数
电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：IP67
带手轮
电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：相当IP55
隔爆标志：ExdⅡBT4
带手柄
381LSA-20
381LXA-20
2000
2000
2.1
381LSB-30
381LXB-30
4500
3000
3.5
381LSB-50
381LXB-50
8000
5000
1.7
381LSC-65
12000
6500
2.8
