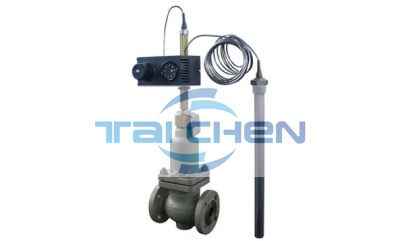

ZZWP自力式温度调节阀,电厂专用
ZZWP自力式温度调节阀的详细资料：
自力式调节阀,温度调节阀,ZZWP温度调节阀

一、ZZWP自力式温度调节阀概述

该系列温度调节阀是由温度传感器与控制阀两部分组成，是一种无需外来能源，利用被控介质自身温度变化进行自动调节的节能产品。

温度调节阀适用于以各种气体、蒸汽、热水、油等为介质的各种热交换器中的温度自动控制。具有温度设定范围宽、调整方便、可连续进行温度设定、超温过栽保护、温度设定方便等优点。广泛应用于城市供热、采暖系统及电力、石油、冶金、制药、锅炉等工业部门。

二、ZZWP温度调节阀特点

1、液压驱动，无需外部电源，使用安全可靠。
2、选用新型控温介质，热膨胀比例特性好，稳定性强。
3、性价比高、工作稳定，调温范围广。
4、平衡式阀门，等百分比/ 线性流量特性。
5、结构紧凑，体积小，安装简捷，使用寿命长。

三、ZZWP温度调节阀工作原理

自力式温度调节阀利用液体受热膨胀及液体不可压缩的原理实现自动调节。温度传感器内的液体膨胀是均匀的，其控制作用为比例调节。被控介质温度变化时，传感器内的感温液体体积随着膨胀或收缩。被控介质温度高于设定值时，感温液体膨胀，推动阀芯向下关闭阀门，减少热媒的流量；被控介质的温度低于设定值时，感温液体收缩，复位弹簧推动阀芯开启，增加热媒的流量。

四、ZZWP温度调节阀技术参数

公称通径DN （mm）

15

20

25

32

40

50

65

80

100

125

150

200

250

公称压力PN（Mpa）

1.6 4.0

额定流量系数（KV）

单座

5

7

11

20

30

48

75

120

190

300

480

760

1100

双座





12

22

33

53

53

132

209

330

528

836

1210

套筒





11

20

30

48

75

120

190

300

480

760

1100

额定行程（mm）



6

8

10

14

20

35

允许最大压差（Mpa）

1.6

1.5

0.5

温度调节范围（°C）

0~70、50~120、100~170、150~220、200~270

调节精度（%）

±5

允许超载值（°C）

分别为上述温度调节范围上限加50

使用环境温度（°C）

-40~+80

安装接头（M）

G1"

毛细管长度（M）

3、5

允许泄漏量

硬密封（1/h）

双座、套筒：5×10-3×阀额定容量（II级）单座：10-4×阀额定容量（IV）

软密封（m1/min）

0.15

0.15

0.15

0.30

0.30

0.45

0.60

0.90

1.70

4.0

4.0

6.75

11.10

五、ZZWP温度调节阀零件材质

阀体

ZG230—45

ZG1Cr18Ni9Ti

阀座

ZG1Cr18Ni12Mo2Ti

Cr18Ni12Mo2Ti

阀芯

1Cr18Ni9Ti

Cr18Ni12Mo2Ti

波纹管套

1Cr18Ni9Ti

Cr18Ni12Mo2Ti

平衡波纹管

1Cr18Ni9Ti



温包

H62

1Cr18Ni9Ti

毛细管

H62

1Cr18Ni9Ti

接头

35

1Cr18Ni9Ti

六、ZZWP自力式温度调节阀外形尺寸及重量



公称通径DN

15

20

25

32

40

50

65

80

100

125

150

法兰端面距离L

150

160

180

200

230

290

310

350

400

480

总高度H

500

540

580

640

700

750

820

950

温包插入深度T

235 430

430 630

温包外露高度h

350

温包直径d

25 （护套直径φ28）

重量Kg

16

18

21

23

25

52

62

75

105

145

七、ZZWP温度调节阀应用举例

现以蒸气或高温水为例进行说明，蒸汽或高温水在加热器将冷水加热到要求的温度，在温度阀前后装有截止阀用于检修或停止加热时，截断流过调节阀的蒸汽（或高温水）。旁路则在调节阀故障或检修时备用，正常运行时旁路关闭。感温包安装的热水的出口处。



八、ZZWP自力式温度调节阀订货须知

订货时请用户提供以下资料：

①温度调节阀名称、型号

②温度调节阀介质名称及状态和阀体、阀内件材质要求

③温度调节阀毛细管长度（一般不超过3m）（特殊要求请指明）

④温度调节阀公称通径（mm）及阀前阀后压力（M Pa）、自力式调节阀设定温度（℃）及范围

⑤温度调节阀阀体法兰标准（不指明时我公司按GB9113-88规定供货），阀体结构长度（法兰面距L）（不指明时我公司按GB12221-89规定供货）
