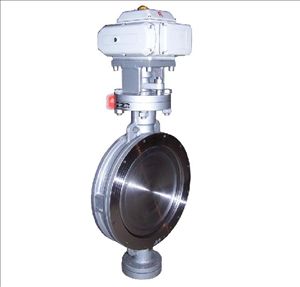

ZAJD型电动调节蝶阀
（        联系人：方工              手机：13774203663      工作QQ：1419418143）


ZAJD型电动蝶阀有开关型和智能型二种，蝶阀与CWR执行机构配套，输入控制信号（4~20mADC或1~5VDC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人，性能可靠、配套简单、流通能力大，特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前该阀门广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

一、阀体
公称通径：50－400mm
公称压力：PN1.0，1.6，2.5MPa
连接形式：法兰式按JB/T78－59    JB79－59对夹式法兰连接
材        料：HT200    ZG25I    ZG1Cr18Ni9
ZG0Cr17Ni12Mo2      衬四氟
介质温度：常温型：-20ºC～+200ºC    散热型：-40ºC～+450ºC
二、阀内组件
阀芯形式：阀板
流量特性：直线特性或等百分比特性
材        料：HT200    ZG25I    1Cr18Ni9Ti衬橡胶衬四氟乙烯
三、执行机构：
类型：可选用PS系列、3810、CWR系列电子式角行程执行机构。
技术参数和性能：请参阅对应的执行机构与阀门定位器说明书。
四、ZAJD蝶阀规格参数表
公称通径DN  50  65  80  100  125  150  200  250  300  350  400
流量系数（Kv）  110  180  232  368  656  735  1240  2025  2712  3875  5038
动作范围  0－90º
允许压差△P  小于公称压力（1.6MPa）
泄漏量Q  按GB/T4213－92，为Kv值的10-4
环境温度ºC  －20～60ºC
基本误差  ±2.5%
回差  ±2.5%
死区  1%
可调范围  250:1                                                                                  350:1
配用执行机构  CKR—05    10
PSQ101
381RSA－05  CKR—  20
PSQ201
381RSC－30  CKR－40
PSQ501
381RSC－50  CKR－60
PSQ701
