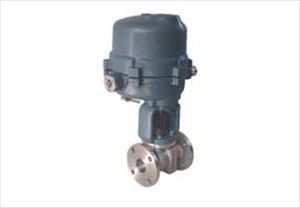

ZRJQ电动O型球阀(可防爆)
（        联系人：方经理      手机：13774203663    工作QQ：1419418143）


一、结构特点和应用范围
ZRJQ型电动O型切断球阀，是由电子式角行程电动执行机构3810R或3410R系列与球阀组成。具有结构简单，切换迅速、流通能力大，零泄漏等特点，适用于高粘度、含纤维、固体颗粒流体的场合，广泛应用于石油化工，冶金、轻工等工业自控领域对气体、液体输送管道中介质的切断或流通。

二、执行标准
1、设计与制造：GB12237-89、API608、API  6D、JPI  7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI  B16.5、JIS  B2212～2214、NF  E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI  B16.10、JIS  B2002、NF  E29-305、DIN3202。
4、检验主试验：JB/T  9092、API  598。
三、技术参数和性能指标

球阀调节机构主要技术参数
公称通径  mm  15  20  25  32  40  50  80  100
额定流量系数Kv  20  38  72  110  170  270  510  940
公称压力  MPa    1.0；1.6；6.4
额定转角  °  0～90
流量特性  快开
介质温度  ℃  -20～120
阀体材质  HT200  ；ZG230-450  ；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti
球体材质  1Cr18Ni9；0Cr18Ni12Mo2Ti
配执行机构型号  PN10、16  381RSA-05
341RSA-05    381RS(X)B-10
341RS(X)B-10  381RSC-30
341RSC-30
PN64  381RS(X)B-10
341RS(X)B-10    381RSC-30
341RSC-30  381RSD-150
341RSD-150

注：1.根据现场使用条件，可配用防爆型执行机构。
        2.可为用户提供GB、ANSI、JPI、JIS、DIN等国外法兰标准产品，其法兰距按用户需要确定。

角行程电动执行机构主要技术参数
类别  型  号  输出力矩  N.m  动作时间  S/90°  技术参数
普通型  381RSA-05
341RSA-05
  50  17  电  源：220±10%Va.c.50Hz
驱动电机：交流可逆电机
输入信号：1-5V  d.c.
4-20mA  d.c.(信号线用屏蔽线)
开度信号：4-20mA  d.c.
保护等级：相当IP55
防爆标志：ExdⅡBT4
381RSB-10
341RSB-10
  100  18
381RSC-30
341RSC-30  300  24
381RSD-150
341RSD-150    1500  42
防爆型  381RXB-10
341RXB-10    100  18


性能指示
泄漏量：完全切断严密不漏（试验介质为水）。

四、外形尺寸

  PN16电动O型切断球阀外形尺寸  mm
公称通径  L  D  H1  H2  H3  D3  D1  R  Y  D2  W
15  112  95  48.5  120  322  65  225  80  200  260  56
20  120  105  51.5  120  325  75  225  80  200  260  56
25  128  115  55  120  333  85  225  80  200  260  56
32  150  135  67.5  155  427  100  255  160  225  290  68
40  170  145  72.5  155  448  110  255  160  225  290  68
50  180  160  72.5  155  456  125  255  160  225  290  68
80  200  195  100  165  535  160  335  160  260  380  80
100  230  215  110  165  568  180  335  160  260  380  80
125  356  245  152  165  635  210  335  320  260  380  80
150  394  280  170  165  700  240  335  320  260  380  80
200  457  335  300  120  860  295  470  400  365  520  65
