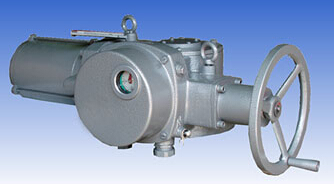

优质DKZ-310(CX)直行程阀门电装
DKZ-310CX电动执行机构是工业过程测量和控制系统的终端控制装置，它能够将系统的控制信号转换成输出轴的角位移、直线位移，控制阀门等截流件的位置或其它调节机构，使被控介质按系统规定状态工作。电动执行机构按控制方式分为比例和积分式。比例式执行机构由电动伺服放大器和积分式执行机构组成，它能够将系统的控制信号与关于输出轴位置的反馈信号加以比较（闭环控制）以改变输出轴的行程，使之与输出信号成比例关系。积分式执行机构由伺服电机、减速器及位置发送器组成，它能够与电动操作器配合对阀门或其它调节机构实现远方操作。
一.型号编制说明
DKZ-310(CXH)
DK：普通型 Z：直行程 310：输出力
H：有“H”为户外型；无“H”为标准型(选择项)
C：有“C”表示反馈信号4-20mA， 无“C”表示反馈信号0-10mA
X：有“X”表示带电气限位，无“X”表示不带电气限位
二.该产品具有如下特点：
1． WF-S位置发送器采用具有1/250分辨能力的高可靠性的导电塑料电位器。
2． 采用集成电路技术，功耗少、温升低，具有恒流输出稳定可靠。
3． 可以在规定的行程范围内设计带限位控制。
4． 用电位器调整零点和行程简单易行。
5． 调整反零位（20~4）mA DC,只需调换电位器①、③两点，稍加调整即可。
6． 位置反馈所用电器原件经筛选，并且组装后经高低温试验。保证执行机构
三.结构说明：
1、开关型电动执行机构内有位置发送器，输出电流信号。
2、智能型电动执行机构内有智能模块，可输入4-20mA信号对阀门进行智能控制。根据用户需要，此模块下面有导轨也可安装在控制箱内，具体接线和性能参见模块说明书。
3、执行机构为现场就地安装式结构，在减速器箱体上装有交流伺服电机和导电塑料电位器。减速器上有手动部件，输出轴，机械限位块等
4、 执行器与减速器的联接和调整是通过杠杆和弹簧来实现的。当减速器输出轴上下运动时，杠杆一端依靠弹簧的拉力紧压在输出轴的端面上，因而定位器芯棒产生轴向位移，达到改变电位器阻值大小的目的，输出轴位移的行程和定位器阻值呈线性关系。利用杠杆支点的距离不同来改变行程的变化。机械限位块则按不同行程来进行设置。
四.订货须知
订货时请用户提供以下资料： ●电动执行器名称，型号，行程 ●伺服放大器是否需要配置，若需要，请注明名称，型号 ●本产品适配的的伺服放大器型号如下：ZPE—2030 ZPE—3101 ●其它特殊要求(如防护等级要求，输入信号要求) ●行程可以根据用户特殊设计，输出轴用开合螺母连接时请用户说明更多资讯：阀门电装http://www.ruilingcz.com/
