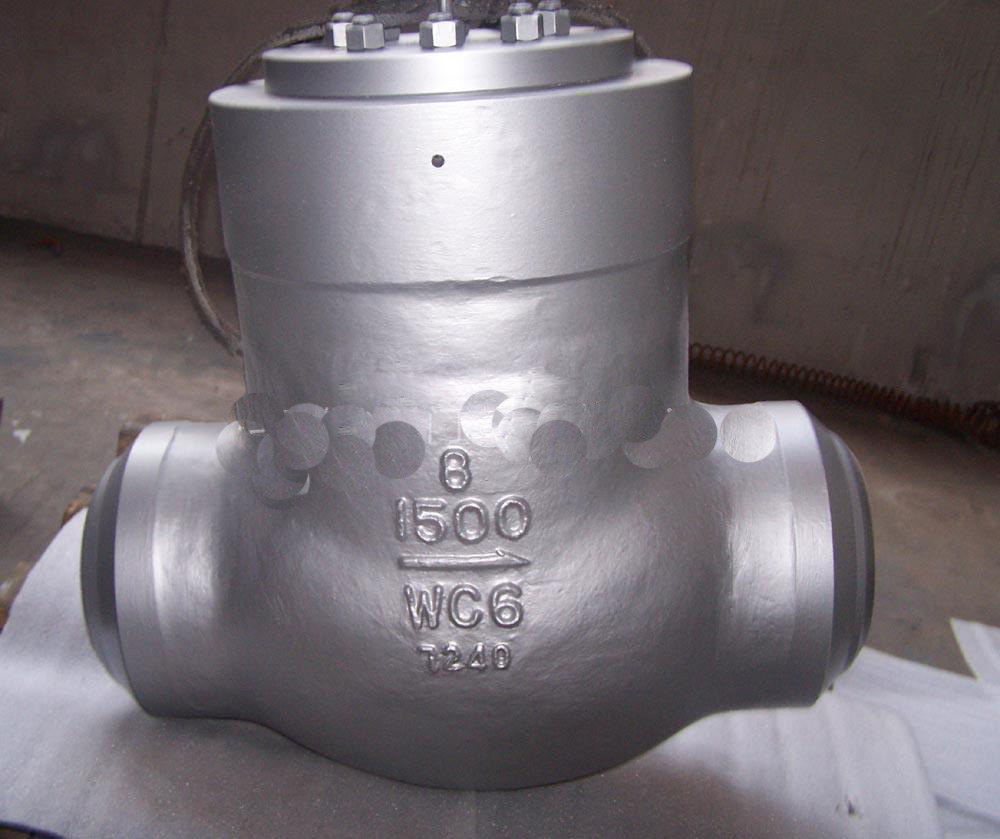

H61Y-P54/100V电装自密封止回阀
H61Y-P54/100V
H61Y-P54/140V H61Y-P54/170V自密封止回阀执行标准
1． 设计制造与验收按日本火力发电阀门标准E101和JB/T3595、DL/T531标准规定。
2、结构长度按E101、JB/T2766、GB/T15188.1标准规定或按用户要求。
3、压力-温度等级按E101、JB/T3595标准规定。
4、焊接坡口尺寸按GB12224、JB/T3595、ASME
B16.25标准规定或按用户配管尺寸要求
H61Y-P54/100V
H61Y-P54/140V H61Y-P54/170V自密封止回阀性能规范
公称压力PN(MPa)
试验压力Ps(MPa)
工作压力
工作温度(度)
适用介质
强度
密封(液)
P54
P55
P57
10.0
15.0
11.0
≤425
水、蒸气、油品
16.0
24.0
17.6
20.0
30.0
22.0
25.0
37.5
27.5
32.0
48.0
36.0
P5410
30.0
22.0
10
≤540
蒸汽
P5414
37.5
27.5
14
P5417
48.0
36.0
17
P5510
37.5
27.5
10
≤550
P5514
48.0
36.0
14
P5517
53.0
39.0
17
P5710
48.0
36.0
10
≤570
P5714
55.0
40.0
14
P5717
60.0
44.0
17
H61Y-P54/100V
H61Y-P54/140V H61Y-P54/170V自密封止回阀用途
安装在火汽管道上，作为自动防止介质逆流的安全装置。
H61Y-P54/100V
H61Y-P54/140V H61Y-P54/170V自密封止回阀结构特点
1、 阀瓣整体淬火，并能在阀体上下移动，介质倒流时，借介质压力和弹簧自动阀瓣关闭。
2、 阀体、阀盖均为模锻件。
3、 阀座上的密封面采用钴基硬质合金等离子喷焊面成。耐磨、抗擦伤性能好。
4、止回阀应安装在水平管道上介质流向从下往上流(正流)。
H61Y-P54/100V
H61Y-P54/140V H61Y-P54/170V自密封止回阀主要零件材料
型号
零件名称
阀体
阀瓣
弹簧
阀杆
填料
压板
阀盖
锁紧螺母
H61Y-250
H61Y-320
碳钢
碳钢
弹簧钢
不锈钢
柔性石墨
碳钢
碳钢
优质碳素钢
H61Y-P54100V
H61Y-P57170V
铬钥钒钢
铬钥钒钢
弹簧钢
铬钥钒钢
柔性石墨
铬钥钒钢
铬钥钒钢
铬钥钢
H61Y-P54/100V
H61Y-P54/140V H61Y-P54/170V自密封止回阀主要外形尺寸和连接方式
公称通径(mm)
尺寸(mm)
配管外径x壁厚(mm)
重量(kg)
L
D
D1
D2
d
H
10
125
30
10
13
10
156
16x3
3
15
155
42
14
18
14
170
22x4
8.5
20
155
42
19
23
14
180
28x4
9
25
180
53
19
23
19
200
28x4
10
32
180
53
26
30
26
210
38x6
14
40
215
75
38
43
33
250
60x10
25
50
320
85
48
53
37
300
76x12
28
H61Y-P54/100V
H61Y-P54/140V H61Y-P54/170V自密封止回阀
