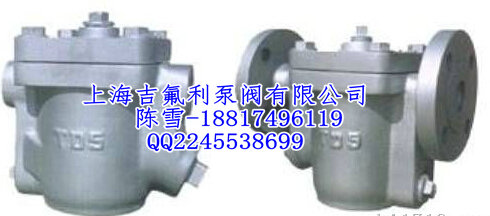

TDS11H-16C蒸汽疏水器
TDS11H-16C蒸汽疏水器
上海吉氟利泵阀有限公司提供温感雨淋阀 ZSFWY-80法兰温感雨淋阀 ZSFW-80法兰温感雨淋阀 ZSFY-80法兰温感雨淋阀 ZSFWY-32螺纹温感雨淋阀 产品介绍： ZSFW型温感雨淋阀作为一种小口径雨淋阀，主要应用于门洞、窗口等范围处作防火分隔之用，也可用于设备、区域作定向防火分隔。 本阀采用隔膜式结构，由隔膜将阀分为工作腔与控制腔，水流作用于工作腔的同时，从引水孔进入控制腔的压力水作用于隔膜上（同时与喷头相通），由于隔膜上下受水作用面积的差异，保证了阀瓣的密封性能。 当火灾发生时，由于感温喷头受热动作，控制腔泄压开启隔膜，水流通向开式水幕喷头，阻止火势蔓延。 主要技术参数： 规格 公称通径D（mm） 连接形式 ZSFW25 25 螺纹连接，Rcl ZSFW32 32 螺纹连接，Rcl1/4 ZSFW40 40 螺纹连接，Rcl1/2 ZSFW50 50 法兰连接 ZSFW65 65 法兰连接 ZSFW80 80 法兰连接 上海吉氟利泵阀欢迎来电咨询与订购！！电话：18817496119 陈雪 商务QQ：2594890162，QQ：2245538699
图一 疏水器漏汽
图二 不装疏水器直排
图三 间歇排放型疏水器漏汽率高该片是某厂间歇排放型疏水器（通径25）工作状态。每2分钟排放一次，每次汽柱高于6米，直径大于0.8米。大气压下，饱和蒸汽密度0.6kg/m3。一年排放蒸汽量：π/4×0.82m2×6m×0.6kg/m3×60m/h÷2×8000h/y=434t/y，蒸汽成本按50元/吨，一年流失奖金434吨/年×50元/吨=2.17万元/年。对于疏水器失效和不装疏器直排的场合，奖金流失更严重。
图四、图五 TDS疏水器排水连续，只有二次闪蒸汽。手放在二次汽上可以承受。与图三相比，每只节约2.17万元。
图六 微差压疏水：TDS疏水器在差压0.0005MPa(50mm水柱)下正常排水，且根据流量大小自动调节。
图七 北京市王致和腐乳厂是中华名牌老字号，王致和腐乳畅销国内外。94年装于该厂地下发酵室的TDS疏水器，把凝结水送回地面，至2002年仍工作良好，寿命已大于8年。
图八 北京市平谷老才臣食品厂，是港资企业。TDS疏水器在该厂把凝结水压高4米，再输送进300米远处的凝结罐。
图九 北京中国大饭店，中国排名第一，世界排位百强，是外国元首来京下榻之所。95年装于其洗衣房烘干机上的TDS疏水器，至2002年仍工作正常，寿命大于7年。
一、特点
1、节能显著 泄漏率小于0.1%，为国际标准优等品。与泄漏率3%的合格品相比，每1000kg/h的设备节汽29kg/h，一年节汽240t。对蒸汽价格分别为50、100、200元/t的企业，年效益分别为240×50(100、200)=1.2万（2.4万、4.8万）元。与泄漏率超标的劣质疏水器相比，节约的数量级为10万元/年。
2、排水连续 加热温度稳定。没有间歇排水型造成的温度波动，加热效果好，热效率高。
3、背压度大于99.9%,微差压疏水器，且根据水量的大小自动调节，在疏水器中是唯一的。其效果是回水爬高性好，远距离输送能力强。输送的高度和距离只取决于压差而不是蒸汽的压力等级。可在其他疏水器不能工作，不能回收凝结水处可靠运行，为企业带来可观的经济效率。
4、排水量大 可减少安装台数节约占地。
5、寿命长 优等品质保期二年，可用十年，正常使用，两年内若性能下降或失效，免费维修或更换。
6、维修量小 故障率低，方便维修，维修工作只是开关一下排污门或偶尔整定一下排空气门开度。
7、使用范围广 除必须过冷的场合都适用。打破了教材中所述自由浮球疏水器的适用范围。
8、自身带止回阀的型号 止回阀装于疏水器内部，与不带止回阀的普通型安装尺寸完全相同，节约外部空间和安装费用。
二、型号编制说明（见表一）
例：TDS11H-16B 上海吉氟利牌疏水器，螺纹连接，自由浮球式，公称压力1.6MPa，铸铁壳体，B型。
TDS41H-40F-H 上海吉氟利牌疏水器，法兰连接，自身带止回阀，公称压力4.0MPa，铸钢壳体，F型。
TDS41H-16C-D 上海吉氟利牌疏水器，法兰连接。自由浮球式，公称压力1.6MPa，铸钢壳体，D型。
表一
TD
S
数字
I
字母---数字
字母
---
字母
-- H
吉氟利牌
疏水器
连接方式1、螺丝4、法兰 6、焊接
自由浮球式，即直通式
密封面材质，H为不锈钢，X为软密封，用于空气疏水器
公称压力，数字乘以0.1MPa
壳体材质，1.6MPa省略时为铸铁，大于1.6MPa省略时为铸钢。C为铸铁，P为不锈钢
此破折号省略壳体材质 时也省略
型号序列有A、B、D、F四种，能力依次增大
带止回阀，省略时为不带止回阀
表二： 温度（°C）压力（Mpa）与材质
型号
试压
最高工作温度与对应最高工作压力
主要零件材质
450 425 400 350 300 250 200 120
TDS11H-16
4.0
1.3 1.4.1.5.1.6
体盖 铸铁
TDS41H-16
4.0
1.3 1.4.1.5.1.6
球座 不锈钢
TDS11、41H-16C
4.0
0.7 0.9 1.0 1.2 1.3 1.5 1.6
体盖 铸铁
TDS11、41、61H-40
6.0
1.8 2.3 2.8 3.0 3.3 3.7 4.0
球座 不锈钢
TDS11、41、61H-64
9.2
体盖 铸铁
TDS11H-16P
4.0
1.6
球座 不锈钢
TDS11、41、61H-40P
6.0
4.0
体盖 球座 不锈钢
表三 ：主要连接尺寸
型 号
ZG(英寸)
DN
L
D
D 1
D 2
b
f
H 1
H
n-d
Dp(英寸)
TDS11H-16A
1/2,3/4
90,100
130
80
120
1/2
TDS11H-16B
TDS11H-16C-B
TDS11H-40B
TDS11H-16p-B
1/2
3/4
1
150
92
95
98
145
150
155
TDS11H-16D
TDS11H-16C-D
3/4,1
1/4,1/2
2
180
255
TDS41H-16B
TDS41H-16C-B
TDS41H-40B
15
20
25
210
210
210
执行
国标
100
100
105
155
165
175
国标
TDS41H-64B
15
20
25
210
210
210
执行
国标
100
100
105
155
165
175
国标
TDS41H-16D
TDS41H-16C-D
TDS41H-40D
25
32
40
50
320
320
320
执行
国标
182
182
182
182
240
250
260
270
国标
TDS41H-16D
25
32
40
50
320
320
320
执行
国标
180
182
182
182
255
260
270
275
国标
TDS41H-16F
(通径50-100)
TDS41H-16C-F
(通径50-150)
50
65
80
100
125
150
460
460
460
460
460
460
执行
国标
285
285
285
285
285
285
370
380
387
395
410
430
国标
TDS41H-40F
50
65
80
100
125
150
460
460
460
460
460
460
执行
国标
290
290
290
290
290
290
375
385
390
410
425
440
国标
TDS41H-64F
50
65
80
100
460
460
460
460
执行
国标
290
290
290
290
380
390
405
415
国标
三、技术参数 （见表二、三、外型图）
安装使用与维护
1、避免沉重摔碰。
2、安装前清净可能附在进出口内的杂物和污物，用蒸汽吹扫设备及管线。
3、水平安装，倾斜小于5度，介质流向与壳体箭头一致，安装点在低处。
4、若汽系统很脏，请把排污丝堵换成球阀或闸阀，根据实际情况可随时或定期打开吹除污物，而不必解体清扫。
5、高寒地区装于室外应保温，冬季停用排净余水。
6、开进汽门应缓慢，开得快有气堵时请关闭进口门片刻再慢些开启。
7、顶部排空气阀螺丝拧进时排空气能力减少，退出时增大。出厂时已做过一次设定，适合多种工况，一般不需调整。但允许用户根据实际工况进行二次整定，以适合安装点的特定条件，获得最佳效果。排水不畅应调大，漏气量大时应关小，注意动作要缓慢。切记不可用主观想象或间歇排放状态做标准，而必须用节能又不气堵的实际为根据。
8、阀体侧面的事故阀杆，做事故急用。当疏水器不工作，全开排空气阀不起作用，设备连续运行又不能停机检修，可松开螺母，向内慢慢旋进至疏水器正常排水即停，等待停机检修。
注意：不要旋进过多，以免大量漏汽及误判断导致元件损坏。
9、判断疏水器是否工作正常。
1）直排大气时正常有二次闪汽，白色，速度慢，无风上飘，见风就转向，温度低于100°C，手试可承受。打在木板上是水，不汽化。漏汽时汽柱有无色透明段，速度快，声音脆，温度高于100°C。用手试不能承受，打在木板上的有新蒸汽，水迅速汽化。
2）接入回收管网，看不到排放状态 正常工作：用听棒，多普勒场放应仪听为流水声。在过冷度不大的场合，用红外线测温仪测进出口有较大的温差，其数值因压力不同而异。
泄漏：听声音为气流音，流速快频率高，进出口温差小，出口温度比正常的高。
注意：如果仅用多普勒场效应仪测，无经验者会做出TDS失效的误判断。因为园盘、吊桶、杠杆浮球间歇排放，而TDS连续排水无停顿。应结合测温综合判断。
10、 外型图中除标出的排空气阀，排污丝阀、事故阀杆及体盖的连接螺栓外，其他未标元件不得拧动。
