H41Y-100不锈钢止回阀

品牌：上海环耀
价格：面议 / 个
供应地：上海上海市
包装说明：纸箱，木箱，泡沫
产品规格：50
运输说明：快递，货运
交货说明：当天发货
发布日期：2016/5/31 15:52:54
联系人QQ：2668550461

详细说明

详细说明Explain

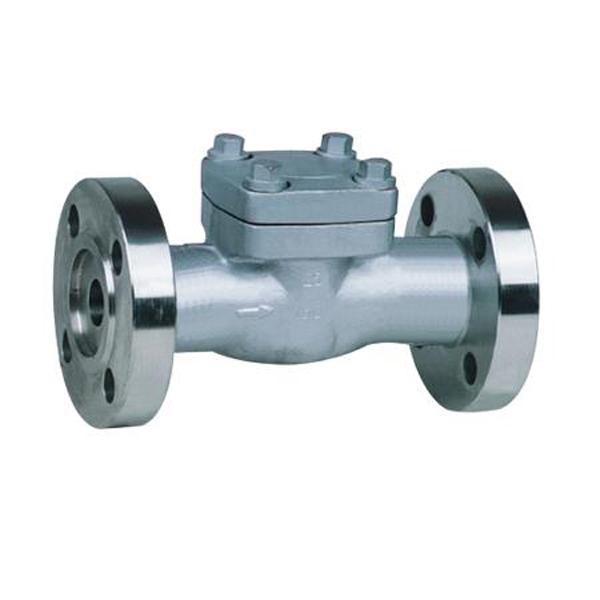

H41Y-100不锈钢止回阀

H41Y-100C(P)不锈钢高压止回阀

升降式止回阀的阀瓣座落位于阀体上阀座密封面上。此阀门除了阀瓣可以自由地升降之外，其余部分如同截止阀一样，流体压力使阀瓣从阀座密封面上抬起，介质回流导致阀瓣回落到阀座上，并切断流动。根据使用条件，阀瓣可以是全金属结构，也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式。像截止阀一样，流体通过升降式止回阀的通道也是狭窄的，因此通过升降式止回阀的压力降比旋启式止回阀大些，而且旋启式止回阀的流量受到的限制很少。

H41 H /Y/W-16 、 25 、 40 、 64 、 100

用途及特点：

该产品严格按 GB12235 标准设计制造，阀瓣沿着中心定位作升降运动，衬套采用耐磨性能好，摩擦系数小的特殊材料制作，动作灵活可靠，密封性能优良。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。

H41Y高压止回阀主要性能规范：

试验压力	公称压力（ MPa ）
试验压力	1.6	2.5	4.0	6.4	10.0
壳体试验	2.4	3.8	6.0	9.6	15.0
密封试验	1.8	2.8	4.4	7.1	11.0
阀体材料	WCB(C)	CF8(P)	CF 8M (R)	WC6	WC9
工作温度	≤ 425	≤ 100	≤ 100	≤ 550	≤ 550
适用介质	水、蒸汽、油品	硝酸类	醋酸类	水、蒸汽	水、蒸汽

H41Y高压止回阀执行标准：

设计制造： GB12235
结构长度： GB12221
连接法兰： JB/T79-1994
试验与检验： JB/T9092-1999

H41Y高压止回阀主要连接尺寸：

公称通径	PN1.6/2.5/4.0MPa		PN6.4MPa		PN10.0MPa
公称通径	L	H	L	H	L	H
DN32	180	100	260	160	260	165
DN40	200	110	260	165	260	170
DN50	230	115	300	170	300	175
DN65	290	140	340	185	340	190
DN80	310	170	380	205	380	235
DN100	350	200	430	230	430	265
DN125	400	230	500	265	500	310
DN150	480	255	550	310	550	350
DN200	600	285	650	350	650	400
