HH47X、H47XF、HDH47X蝶式缓冲止回阀
一、蝶式缓冲止回阀介绍：
三、蝶式缓冲止回阀结构特点：
HH47X、H47XF、HDH47X蝶式缓冲止回阀
http://www.hsfamen.com/zhihuifa/2015/1218/675.html
产品名称：
蝶式缓冲止回阀
产品型号：
HH47X、H47XF、HDH47X
产品口径：
DN40-DN1400
产品压力：
1.0MPa-2.5MPa
产品材质：
灰铸铁、铸钢、球墨铸铁
联系电话：
021-31007323
联系传真：
021-33321522
Email：
hushanfamen@126.com
联系人：
周生
联系手机：
18818008975
QQ：
178876695
公司名：
沪山阀门制造（上海）有限公司
帐号：
03416900040041464
税号：
310115312539830
售后承诺：
质保一年，质量三包：包修、包换、包退。
本厂生产的HH47X、H47XF、HDH47X蝶式缓冲止回阀主要用于工业供水、污水处理厂的水泵出口处，防止管网中介质逆流。自动消除破坏性水锤从而保证水泵和管路不受损坏。该阀主要由阀体、阀瓣、缓冲装置和微量调节阀组成。该阀结构新颖、体积小、流体阻力小、运行平稳、密副可靠、耐磨损、缓冲性能好等特点 是工业用水和城市排污的最佳产品。

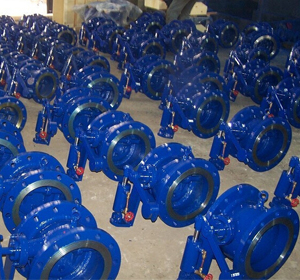

二、蝶式缓冲止回阀产品实拍：
1、体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。
2、缓闭系统性能优良，不受管道中介质的影响，阀瓣先速关后缓闭，可防止破环性水锤。
3、橡胶软密封，封闭性能好，耐磨损，使用寿命长。
4、橡胶缓冲，启闭平稳，无震动，无噪音。比老式止回阀流阻小，有明显的节能效果。
四、蝶式缓冲止回阀技术参数：
五、蝶式缓冲止回阀主要零部件材质：
公称压力
1.0～2.5MPa
公称通径
40～1400mm
介质
水、油品、海水、污水
适用温度
0～80℃（如需要，可达200℃）
法兰标准
GB/T 17241.6 GB/T9113
试验标准
GB/T 13927 AP1598
六、蝶式缓冲止回阀性能参数：
零件名称
阀体
蝶 板
密封圈
阀杆
填料
材料
灰铸铁、碳钢
灰铸铁、铸钢、球墨铸铁
丁腈耐油橡胶、 氯丁橡胶
不锈钢
聚四氟乙烯
七、蝶式缓冲止回阀外形尺寸：
型号
公称压力
PN(MPa)
试验压力Ps(MPa)
工作压力
P(MPa)
介质温度
(℃)
适用介质
壳体
密封
H47X、H47H、H47X、
H47H、H47Xf、HD47X
1.0
1.5
1.1
1.0
0-80℃
水、油品
海水、污水
1.6
2.4
1.75
1.6
2.5
3.75
2.75
2.5
八、蝶式缓冲止回阀安装实例：
公称通径
DN（mm）
尺寸（mm）
L
H
B1
B2
200
230
550
540
600
250
250
630
600
700
300
270
690
650
740
350
290
780
710
800
400
310
860
770
870
450
330
910
830
920
500
350
980
900
1000
600
390
1070
1090
1250
700
430
1220
1200
1360
800
470
1320
1320
1480
900
510
1430
1420
1580
1000
550
1550
1550
1700
1200
630
1800
1780
1950
1400
710
1980
2000
2175
