HC44X(SFCV)型橡胶瓣止回阀-沪山阀门制造
一、HC44X(SFCV)型橡胶瓣止回阀概述：
HC44X(SFCV)型橡胶瓣止回阀
http://www.hsfamen.com/zhihuifa/2015/1217/660.html
产品名称：
橡胶瓣止回阀
产品型号：
HC44X(SFCV)型
产品口径：
DN50-DN600
产品压力：
1.0-1.6MPa
产品材质：
铸铁、球铁、不锈钢
联系电话：
021-31007323
联系传真：
021-33321522
Email：
hushanfamen@126.com
联系人：
周生
联系手机：
18818008975
QQ：
178876695
公司名：
沪山阀门制造（上海）有限公司
帐号：
03416900040041464
税号：
310115312539830
售后承诺：
质保一年，质量三包：包修、包换、包退。
HC44X(SFCV)型橡胶瓣止回阀适用于压力 1.0-5.0MPa 工作温度 -29~+80℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上，适用介质为水、油品介质等，是控制管道内介质单向流向的阀门，用来防止管路中的介质倒流。属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。该阀由阀体、阀盖、阀瓣和弹簧等组成，橡胶瓣止回阀主要用于给排水 系统、石油、化工等工业部门的管道出口处，防止介质逆流。
HC44X(SFCV)型橡胶瓣止回阀的封圈采用倾斜设计，关闭时间短，可减少水锤压力。阀瓣采用丁腈橡胶与钢板经高温压制而成，耐冲刷，密封性能好，产品结构简单、保养、维修、运输均很方便。

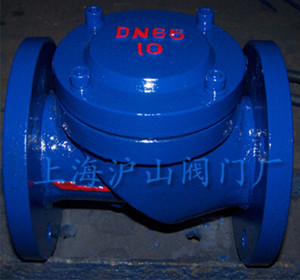

二、HC44X(SFCV)型橡胶瓣止回阀产品实拍：
三、HC44X(SFCV)型橡胶瓣止回阀主要零件材料：
零件名称
阀 体
阀 盖
阀 瓣
材料
铸 铁
铸 铁
钢材+强化尼龙布
四、HC44X(SFCV)型橡胶瓣止回阀技术参数：
型 号
公称压力PN(MPa)
密封试验压力(MPa)
壳体试验压力(MPa)
最高工作压力(MPa)
介质保温
适用介质
HC44X-10
1.0
1.1
1.5
1.0
0-80℃
水、油品等
HC44X-16
1.6
1.76
2.4
1.6
五、HC44X(SFCV)型橡胶瓣止回阀主要外形尺寸(法兰连接尺寸按GB4216的规定)：
型 号
DN
L
D
D1
n-d
n
HC44X-10/16
50
203
165
125
17.5
4
65
216
185
145
17.5
4
80
241
200
160
17.5
8
100
292
220
180
17.5
8
150
356
285
240
22
8
200
495
240
295
22
8
250
622
395
350
22
12
300
698
445
400
22
12
350
787
505
460
22
16
400
914
565
515
22
16
450
978
615
565
26
20
500
978
670
620
26
20
600
1295
780
725
30
20
六、HC44X(SFCV)型橡胶瓣止回阀典型安装：
七、HC44X(SFCV)型橡胶瓣止回阀安装实例：
沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的佼佼者。专业生产制造各种高中低压阀门，气动球阀，气动蝶阀，气动闸阀，气动调节阀，电动蝶阀，电动闸阀，质量保证，价格合理，专业服务。
沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了世界各地用户的好评，被誉为“良心阀门”。
