一、HC41X型消声止回阀概述：
HC41X型消声止回阀
http://www.hsfamen.com/zhihuifa/2015/1215/635.html
产品名称：
消声止回阀
产品型号：
HC41X
产品口径：
DN40-DN600
产品压力：
1.0MPa-2.5MPa
产品材质：
铸铁、球铁、碳钢、不锈钢
联系电话：
021-31007323
联系传真：
021-33321522
Email：
hushanfamen@126.com
联系人：
周生
联系手机：
18818008975
QQ：
178876695
公司名：
沪山阀门制造（上海）有限公司
帐号：
03416900040041464
税号：
310115312539830
售后承诺：
质保一年，质量三包：包修、包换、包退。
HC41X型消声止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。消声止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。不宜用于含有固体颗粒和粘度较大的介质。HC41X消声止回阀适用于给排水管道，阀瓣采用进口两端中心轴导向，启闭灵活，可水平安装或垂直安装。阀瓣采用弹簧加载，其快速关闭能有效的消除水锤，密封性能好，关闭无噪声。它具有体积小、重量轻、流体阻力小，耐疲劳、寿命长等优点。

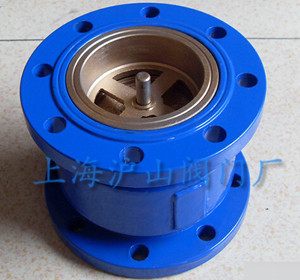

二、HC41X型消声止回阀产品实拍：
三、HC41X型消声止回阀设计标准：
四、HC41X型消声止回阀主要零部件材料：
法兰标准
GB/T 17241.6 GB/T 9113
试验标准
GB/T 13927 AP 1598
适用介质
水及弱腐蚀性流体
适用温度
0～80℃
五、HC41X型消声止回阀技术参数：
型号
阀体
密封圈
弹簧
HC41X-10
铸铁或不锈钢
丁腈橡胶(NBR)
不锈钢ICr18Ni9Ti
HC41X-16
铸钢或不锈钢
丁腈橡胶(NBR)
不锈钢ICr18Ni9Ti
六、HC41X型消声止回阀外形、连接、结构尺寸：
型号
公称压力
试验压力PS(MPa)
工作温度
适用介质
PN(MPa)
壳体
密封
(℃)
HC41X
1
1.5
1.1
≤80
水及弱腐蚀性流体
1.6
2.4
1.76
2.5
3.75
2.75
七、HC41X型消声止回阀安装实例：
公称压力
PN(MPa)
公称通径
DN(mm)
尺寸(mm)
L
D
K
b
z-φd
1.0
40
112
145
110
18
4-18
50
120
160
125
20
4-18
65
130
180
145
20
4-18
80
150
195
160
22
8-18
100
165
215
180
24
8-18
125
190
245
210
26
8-18
150
210
280
240
26
8-22
200
255
335
295
28
8-22
250
310
390
350
28
12-22
300
320
440
400
28
12-22
350
380
500
460
30
16-22
400
405
565
515
32
16-26
450
430
615
565
32
20-26
500
450
670
620
34
20-26
600
510
780
725
36
20-30
1.6
40
112
145
110
18
4-18
50
120
160
125
20
4-18
65
130
180
145
20
4-18
80
150
195
160
22
8-18
100
165
215
180
24
8-18
125
190
245
210
26
8-18
150
210
280
240
26
8-22
200
255
335
295
30
12-22
250
310
405
355
32
12-26
300
320
460
410
32
12-26
350
380
520
470
36
16-26
400
405
580
525
38
16-30
450
430
640
585
40
20-30
500
450
715
650
42
20-33
600
510
840
770
48
20-36
沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的佼佼者。专业生产制造各种高中低压阀门，气动球阀，气动蝶阀，气动闸阀，气动调节阀，电动蝶阀，电动闸阀，质量保证，价格合理，专业服务。
沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了世界各地用户的好评，被誉为“良心阀门”。
