H76H对夹双瓣旋启式止回阀-沪山阀门制造（上海）有限公司
一、H76H对夹双瓣旋启式止回阀简介：
五、H76H对夹双瓣旋启式止回阀技术参数：
H76H对夹双瓣旋启式止回阀
http://www.hsfamen.com/zhihuifa/2015/1215/634.html
产品名称：
对夹双瓣旋启式止回阀
产品型号：
H76H、H76W
产品口径：
DN50-DN1200
产品压力：
1.0MPa-10MPa
产品材质：
铸铁、铸钢、不锈钢、铬镍钼钛钢
联系电话：
021-31007323
联系传真：
021-33321522
Email：
hushanfamen@126.com
联系人：
周生
联系手机：
18818008975
QQ：
178876695
公司名：
沪山阀门制造（上海）有限公司
帐号：
03416900040041464
税号：
310115312539830
售后承诺：
质保一年，质量三包：包修、包换、包退。
H76H对夹双瓣旋启式止回阀适用于公称压力PN1.0Mpa～10.0Mpa、Class150～2500LB；公称通径DN50～1200mm、PNS1/2～48"；工作温度：-196～540℃的各种管路上，用于防止介质倒流。阀体材料有：铸铁、铸钢、不锈钢、铬镍钼钛钢等，可使用于水、蒸汽、燃气、油品、酸类介质等。H76H对夹双瓣旋启式止回阀的双阀瓣结构采用弹簧负荷阀瓣，悬挂在中心垂直的销轴上。阀门开启时，流体作用的合力在阀瓣密封表面中心处，而起着反作用的弹簧支架力的作用点位于阀瓣面中心的位置，使得阀瓣根部首先开启。
二、H76H对夹双瓣旋启式止回阀工作原理：
H76H对夹双瓣旋启式止回阀蝶板为两个半圆，且采用弹簧强制复位，由于扭弹簧的作用力通常阀门是关闭的，当流体正向流动时，流体的压力使得碟片绕铰链转动，阀门打开。一旦流体流动停止，由于弹簧的作用，在倒流前阀门就已关闭。
三、H76H对夹双瓣旋启式止回阀特点：
1、结构长度短，其结构长度只有传统法兰止回阀的1/4～1/8；
2、体积小、重量轻，其重量只有传统法兰止回阀的1/4～1/20；
3、阀瓣关闭快速，水锤压力小；
4、水平管道或垂直管道均可使用，安装方便；
5、 流道通畅、流体阻力小；
6、动作灵敏、密封性能好；
7、阀瓣行程短、关阀冲击力小；
8、整体结构、简单紧凑、造型美观；
9、使用寿命长、可靠性高。

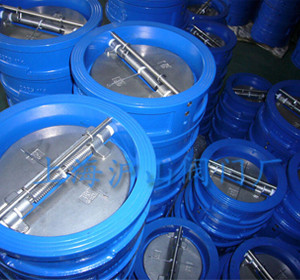

四、H76H对夹双瓣旋启式止回阀产品实拍：
公称通径
DN(mm)
DN50~DN1200
公称压力
PN(MPa)
1.0MPa
1.6MPa
2.5MPa
4.0MPa
试验压力
强度试验
1.5MPa
2.4MPa
3.75MPa
6.0MPa
密封试验
1.1MPa
1.76MPa
2.75MPa
4.4MPa
适用介质
水、蒸汽、油品、污水、酸碱类
适用温度
1、橡胶密封面（X）-20℃~120℃合金钢密封面（H）
2、主体碳钢-29℃~425℃
3、不锈钢主体用于酸类介质-29℃~200℃
六、H76H对夹双瓣旋启式止回阀主要零部件材料：
七、H76H对夹双瓣旋启式止回阀主要外形尺寸：
阀体
铸铁、铸钢、不锈钢、铬镍钼钛钢
阀板
铸铁、铸钢、不锈钢、铬镍钼钛钢
阀杆
碳钢、2Cr13、不锈钢、铬镍钼钛钢
密封圈
橡胶、不锈钢、合金钢
弹簧
60Si2Mn、3Cr13、17-7PH、INCONEL
