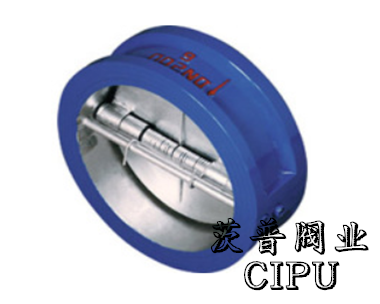

H76系列对夹蝶形止回阀
HH47、H47XF、HDH47X 蝶式缓冲止回阀主要外形和连接尺寸
【产品用途】
H76H、H76Y、H76W、H76X、H76F 型对夹蝶形止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。
【产品特点】
1、体积小，重量轻，结构紧凑、维修方便
2、阀板采用对偶式，在弹簧的弹性力下矩下可自行速闭
3、因速闭作用，可防止介质倒流
4、阀体结构长度尺寸小，刚性好
5、安全方便，可用于水平垂直两个方向安装
【执行标准】
1、法兰连接尺寸：GB/T1724.1-98
2、结构长度：GB/T12221-1989，ISO5752-82
【性能参数】
型号
工作压力（MPa）
适用温度（℃）
适用介质
阀体材料
H76H-10C～40
1.0～4.0
－29～425
水、蒸汽、油品
碳钢
H76W-10P～25
1.0～2.5
≤150
硝酸类
不锈钢
H76Y-40P
4.0
≤150
硝酸类
不锈钢
公称通径DN (mm)
尺寸 (mm)
L
H
B1
B2
200
230
550
540
600
250
250
630
600
700
300
270
690
650
740
350
290
780
710
800
400
310
860
770
870
450
330
910
830
920
500
350
980
900
1000
公称通径DN (mm)
尺寸 (mm)
L
H
B1
B2
600
390
1070
1090
1250
700
430
1220
1200
1360
800
470
1320
1320
1480
900
510
1430
1420
1580
1000
550
1550
1550
1700
1200
630
1800
1780
1950
1400
710
1980
2000
2175
【结构图片】
